在工業自動化、精密溫控、照明管理等對開關速度、使用壽命、抗干擾性及靜音運

行有較高要求的領域，VSC系列憑借其固態繼電器的核心優勢——無機械磨損、無動作

火花、開關速度快、抗電磁干擾能力強、工作安靜可靠，成為替代傳統電磁繼電器的理

想選擇。

VSC系列單相固態繼電器產品優勢：

VSC系列單相固態繼電器集成了現代固態開關技術的核心優點：長壽命（無觸點磨損

）、高可靠性（無火花、耐振動）、靜音運行（無動作噪音）、快速響應（微秒級開關

速度）以及出色的抗干擾能力。其緊湊的設計便于安裝集成，并能與常見的邏輯電平信

號（如TTL、DTL、HTL）良好兼容，僅需微小控制信號即可驅動大電流負載。

VSC系列單相固態繼電器產品特點：

1、寬范圍電流與電壓適配：

- 提供10A、15A和25A三種額定電流規格，工作電壓覆蓋24-280VAC范圍，滿足多

種單相負載的功率需求。

2、靈活的導通模式：

- 支持零電壓導通（Zero Crossing）或隨機瞬時導通（Random Turn-On）兩種輸

出模式。零電壓導通有效減少浪涌電流，保護敏感負載（如白熾燈、加熱器）；瞬時導

通則適用于需快速響應的控制場景。

3、便捷的安裝與連接：

- 設計注重用戶友好性，接線端子清晰直觀，安裝過程簡便高效，有效縮短工程時間

4、狀態指示清晰：

- 內置LED輸入狀態指示燈，直觀顯示控制信號的通斷狀態，便于現場安裝調試與運

行狀態監控。

5、固態技術固有優勢：

- 無機械觸點，徹底消除電弧、火花及機械磨損；開關動作安靜無聲，抗電磁干擾（

EMI）能力強，耐沖擊振動，適合嚴苛工業環境。

VSC系列單相固態繼電器產品應用：

VSC系列憑借其優異的性能，在眾多領域發揮作用：

1、工業自動化與過程控制：

- 應用于數控機械、包裝設備、流水線控制、物料輸送系統、機器人等自動化設備中

、控制電機、電磁閥、離合器等執行元件，實現快速、可靠的啟停和換向。

2、精密溫度管理：

- 在電爐、烘箱、注塑機溫控、恒溫恒濕設備、熱處理等系統中，精確控制加熱元件

的通斷，實現高精度的溫度調節與節能運行。

3、高效照明控制：

- 適用于交通信號燈、廣告燈箱、建筑景觀照明、舞臺燈光系統以及需要頻繁開關或

調光的室內外照明場合，提供無頻閃、長壽命的開關解決方案。

4、儀器設備與領域：

- 用于醫療設備（如消毒柜、理療儀）、實驗室儀器、印刷設備、辦公自動化設備（

如大型復印機）、自動消防排煙閥控制等，提供安全、潔凈（防爆、防腐蝕）且低干擾

的開關操作。

5、電力調節與配電：

- 在變壓器分接頭切換、電容器組投切等電力應用場景中發揮作用。

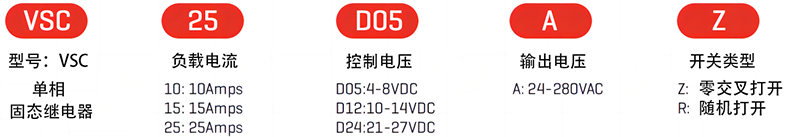

VSC系列單相固態繼電器產品選擇：

10Amps

4-8VDC

VSC10D05AZ

4-8VDC

10-14VDC

10-14VDC

21-27VDC

21-27VDC

描述

工作電壓

(47-63Hz)(Vrms)

負載電流

(Adc)

小負載電流

(mArms)

瞬態過電壓

(Vpk)

浪涌電流

(50/60Hz,1Cycle)(Apk)

熔斷I2t

（50/60Hz,1/2Cycle）

（A2sce）

小截止狀態變化率

（dv/dt）

@額定電壓

（V/μsec）

截止狀態漏電流

@額定電壓（mArms）

結點至外殼的熱阻

（Rjc）（°C/W）

通態電壓降

@額定電流(Volts)

小功率因數

（在負載下）

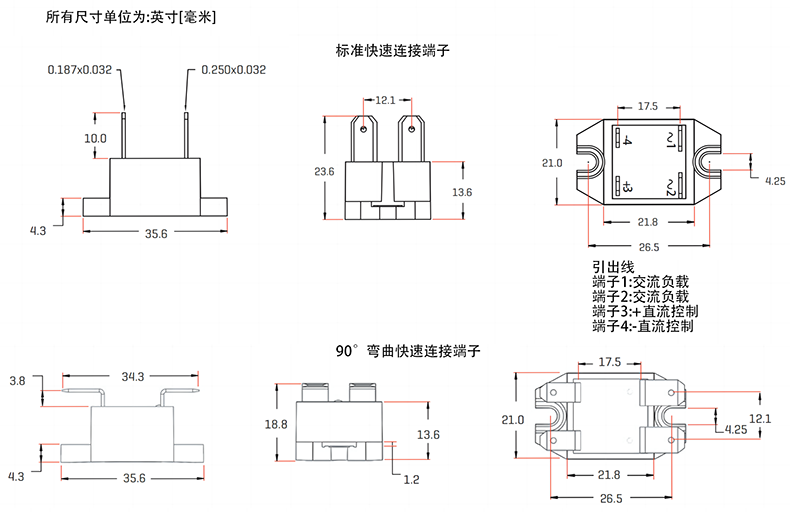

VSC系列單相固態繼電器產品尺寸：

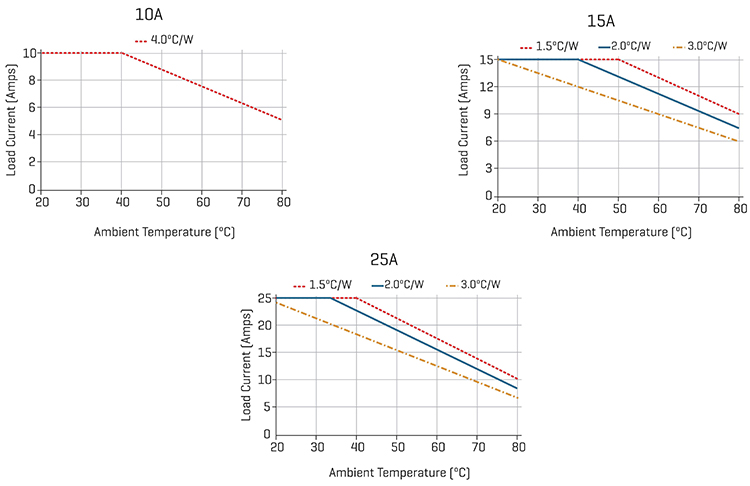

VSC系列單相固態繼電器溫度曲線：
