一、為什么選擇GRD9L-W型帶WIFI控制款重合閘？

GRD9L-W型帶WIFI控制款重合閘聚焦智能配電核心需求，區別于傳統重合閘，兼顧操控便捷性與用電安全性，無需復雜調試即

可實現遠程管理，適配家庭、光伏、小型商業等多類場景，可有效解決線路跳閘后需要人工合閘的弊端。同時，產品安裝便捷且性

價比，能夠精準滿足不同用戶的配電管控需求，適配單相、三相配電場景，契合當下自動重合閘的主流應用需求。

基于GRD9L-W型帶WIFI控制款重合閘的核心定位，貼合電路快速恢復供電、提升供電可靠性、減少停電損失的核心需求，凸顯

其在智能配電領域的核心競爭力。憑借精準定位，GRD9L-W型帶WIFI控制款重合閘在智能配電領域構建核心競爭優勢：

1.  遠程操控便捷：支持WIFI遠程合閘、分閘及實時監控，可通過手機APP設定定時開關，無需現場操作，有效解決傳統重合閘

需人工現場合閘的弊端，節省人力成本，大幅提升配電操控效率，適配遠程運維場景，可實現“重合閘遠程控制”的產品需求。

2.  適配性廣泛：可更換專用手柄，匹配不同規格斷路器、漏保開關，同時可搭配輔助觸點、分勵脫扣器等多種配件，兼容單

相、三相配電場景，滿足多樣化配電使用需求，解決“自動重合閘適配性差”的常見痛點，適配架空線路、室內配電等多類場景。

3.  安全性能可靠：配備機械、電子雙鎖防護，檢修時可鎖止合閘狀態，有效杜絕誤操作；紅綠雙色LED指示燈清晰地顯示工作

狀態，便于快速識別故障，可精準區分瞬時性故障與永久性故障，避免重合于永久故障造成設備損壞，契合“重合閘安全防護”核

心需求。

4.  安裝靈活便捷：采用Din rail EN/IEC 60715標準安裝方式，操作機構僅18mm寬度，體積小巧，可在任意位置安裝，適配不

同配電場景布局，讓“重合閘安裝煩瑣”“體積過大”的痛點成為過去，無需專業復雜施工，就能適配各類配電箱體。

5.  耐用性出眾：機械壽命可達10000次，動作響應時間≤1s，待機功耗低至1VA，可在-20℃~+55℃環境下穩定運行，適配各

類復雜工況，提升自動重合閘耐用性，維持重合閘穩定運行，減少重合閘故障發生率，降低運維成本。

二、GRD9L-W型帶WIFI控制款重合閘的特點

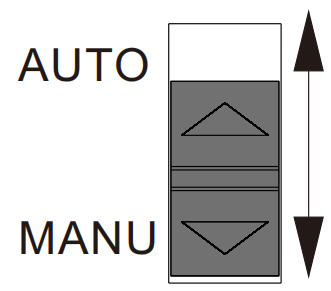

1.  控制模式靈活：

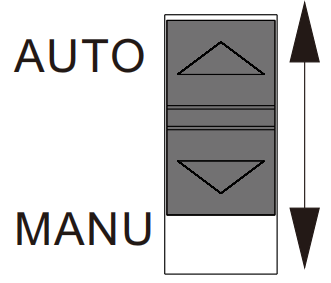

配備手動/自動（AUTO/MANU）選擇開關，AUTO模式支持APP遠程控制，MANU模式僅可手動操作，適配不同使用場景需

求，可根據實際工況切換控制方式，避免手動分閘后誤重合，滿足了重合閘手動 自動切換的使用需求。

2.  配網操作簡便：

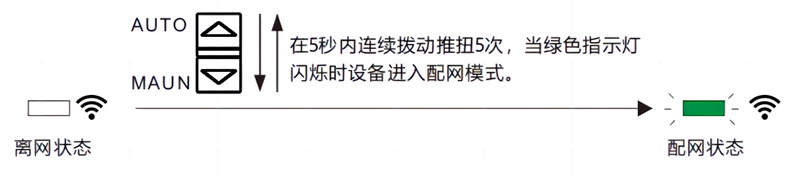

5秒內連續撥動推鈕5次即可進入配網模式，可通過涂鴉智能APP快速添加設備，支持恢復出廠設置，操作門檻低，解決“自動重

合閘配網復雜”的痛點，無需專業技術人員，普通用戶即可完成操作。

3.  狀態指示清晰：

上電后綠燈閃爍2秒完成電源穩定，WIFI連接成功后綠燈常亮，故障跳閘時紅燈亮起，配網狀態綠燈持續閃爍，直觀易懂，可快

速判斷重合閘工作狀態、故障狀態及WIFI連接狀態，助力快速排查問題。

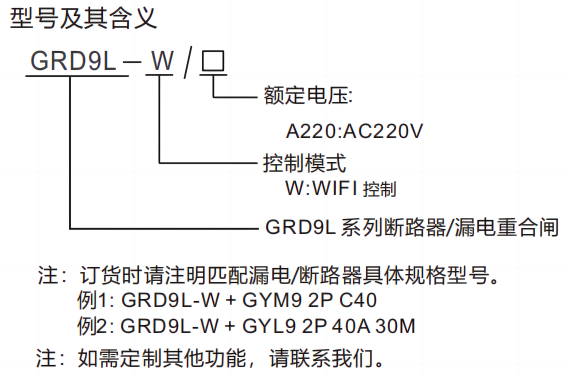

4.  規格可定制：

可根據用戶需求定制額外功能，訂貨時注明匹配的斷路器、漏保開關具體規格，即可實現精準適配，可適配不同電壓等級、不同

配電場景的需求，解決“重合閘規格不匹配”的常見問題，貼合個性化配電需求。

5.  輕量化設計：

產品重量僅95g，外形小巧，接線便捷，接線能力可適配1×2.5mm或2×1.5mm線路，安裝后不占用過多配電空間，適配小型配

電箱體，滿足“小型重合閘”、“便攜重合閘”的用戶需求，兼顧實用性與便捷性。

三、GRD9L-W型帶WIFI控制款重合閘的應用

1.  家庭智能配電：

適用于家庭電路智能管理，作為家用自動重合閘使用，可遠程控制燈光、插座等電路通斷，設定定時開關，應對家庭電路瞬時性

跳閘問題，提升家庭用電的便捷性與安全性，滿足大多數人對“家用重合閘”的使用需求。

2.  光伏設備配電：

適配光伏系統配電需求，作為光伏專用重合閘，可遠程監控光伏電路運行狀態，及時控制電路通斷，應對光伏線路雷擊、碰線等

瞬時性故障，保障光伏設備穩定高效運行，滿足市場對“光伏重合閘”的使用需求。

3.  小型商業場所：

用于商鋪、小型寫字樓等場景，作為商業配電重合閘，遠程管理空調、照明等用電設備，實現定時開關，有效降低用電成本，減

少因線路故障導致的停電損失，提升商業配電可靠性。

4.  工業輔助配電：

適用于小型工業設備配電控制，可搭配多種配件，實現電路智能監控與遠程操控，作為工業輔助重合閘，助力提升生產效率，應

對工業線路各類瞬時性故障，減少人工運維成本。

5.  戶外小型配電場景：

可在-20℃~+55℃環境下穩定工作，適配戶外照明、小型充電樁等設備，作為戶外重合閘使用，實現遠程便捷管理，應對戶外

線路鳥害、樹枝短路等瞬時性故障，提升戶外配電可靠性。

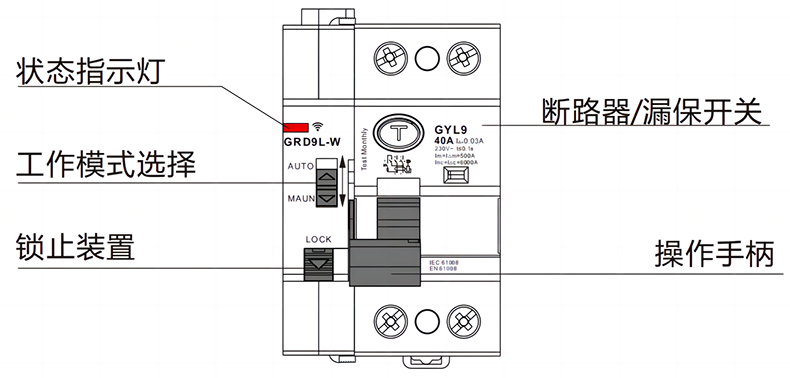

四、GRD9L-W型帶WIFI控制款重合閘產品面板

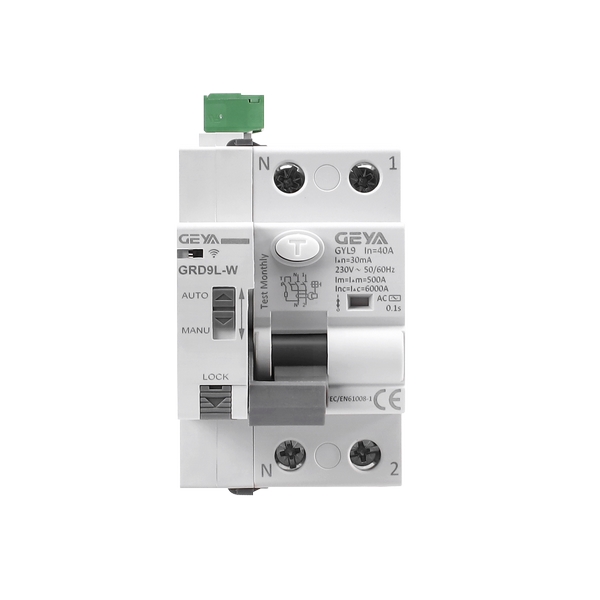

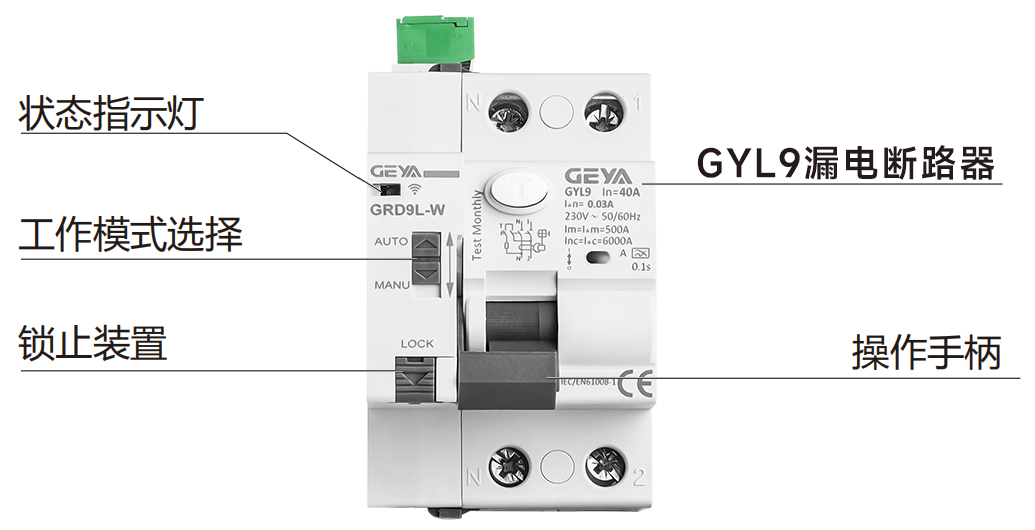

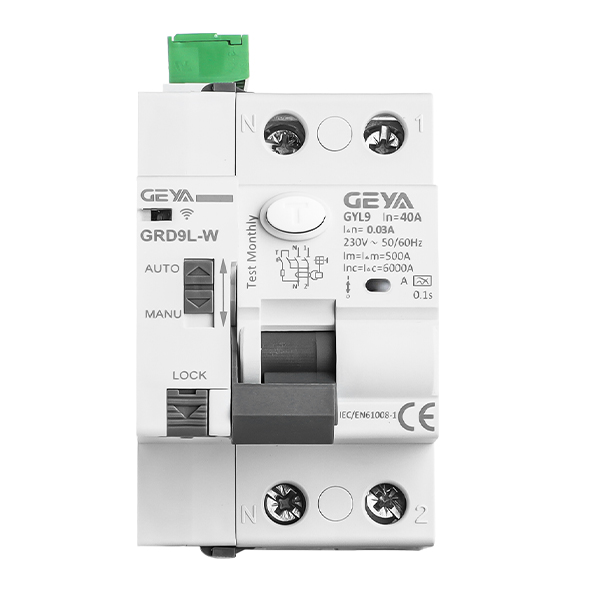

GRD9L-W搭配GYL9產品面板：

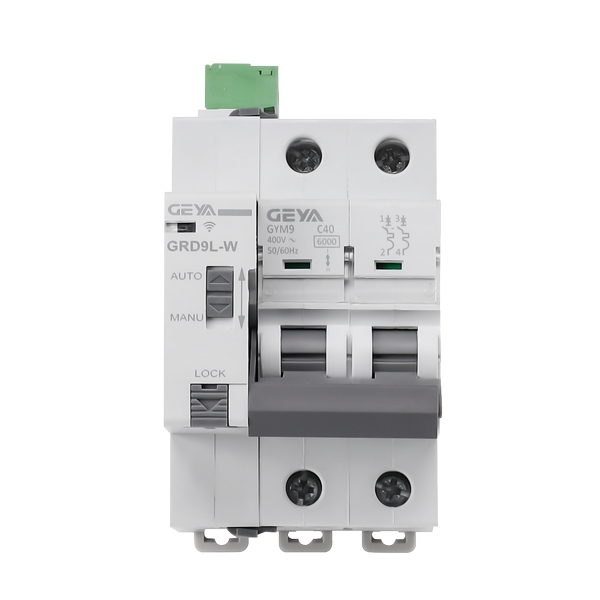

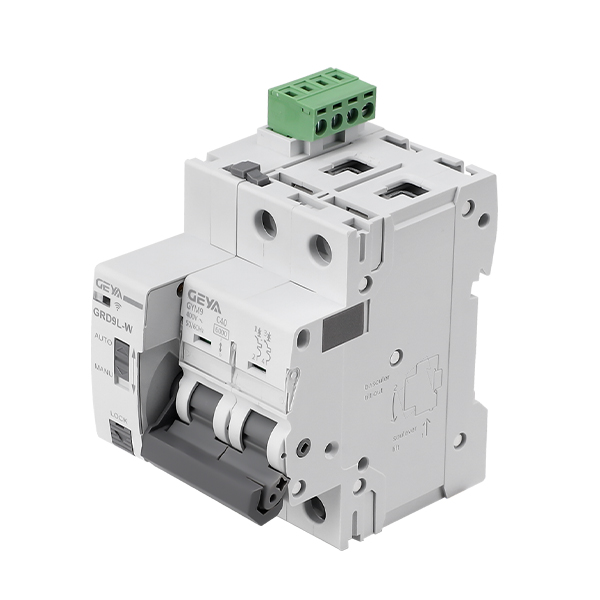

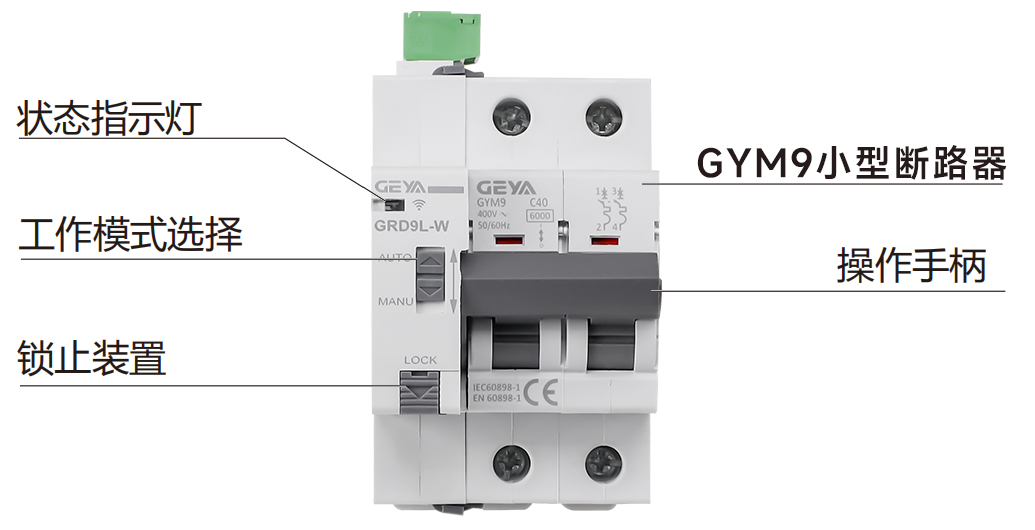

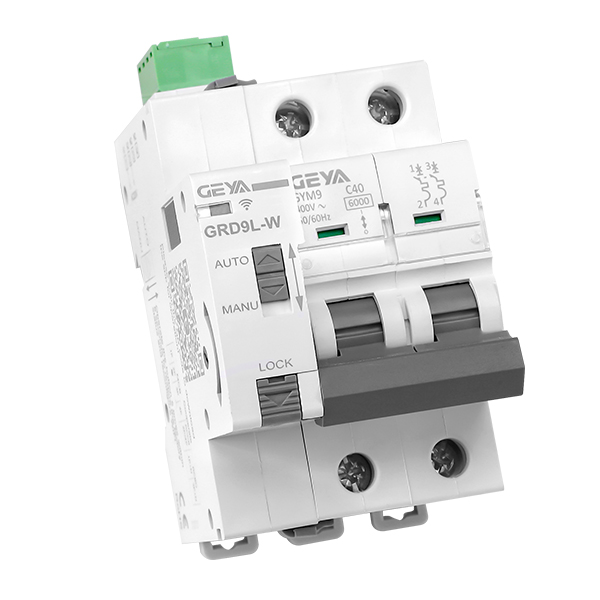

GRD9L-W搭配GYM9產品面板：

五、GRD9L-W型帶WIFI控制款重合閘技術參數

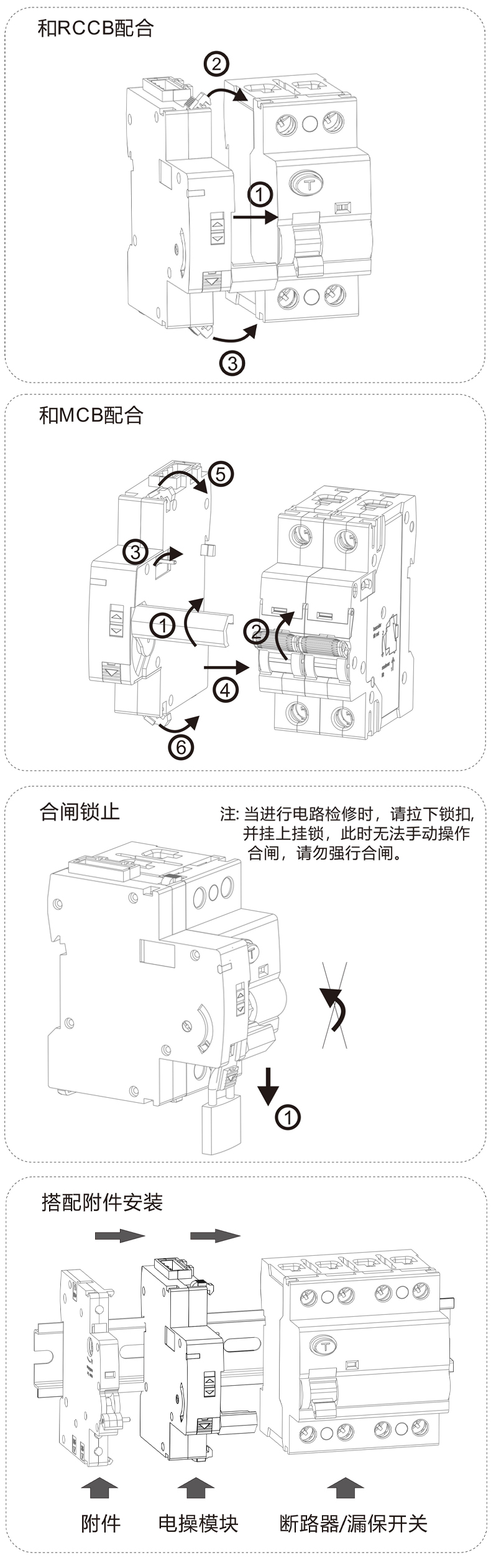

六、GRD9L-W型帶WIFI控制款重合閘產品安裝

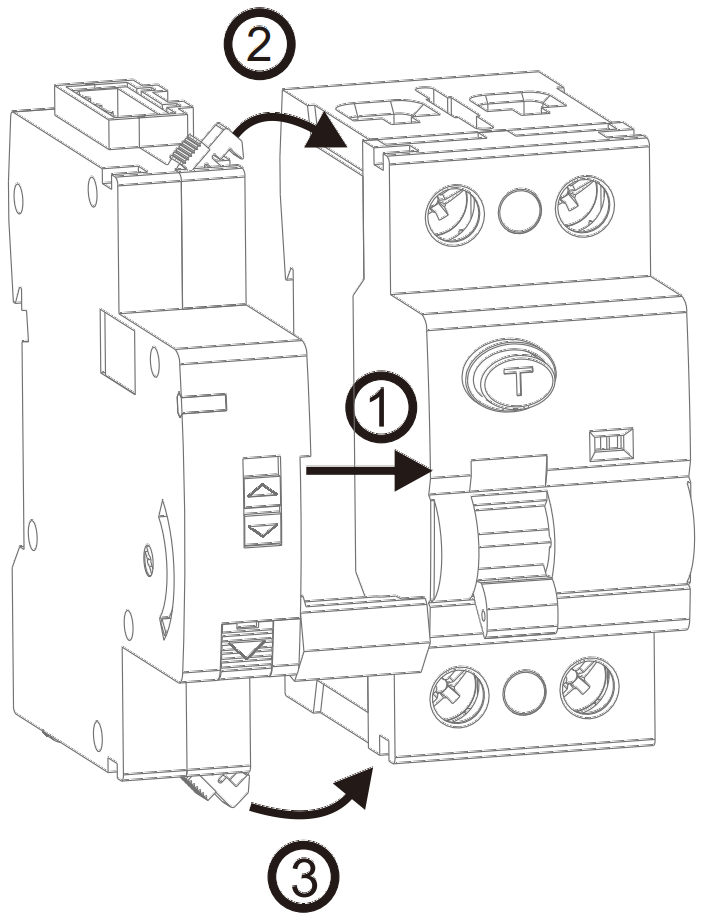

1、搭配RCCB安裝

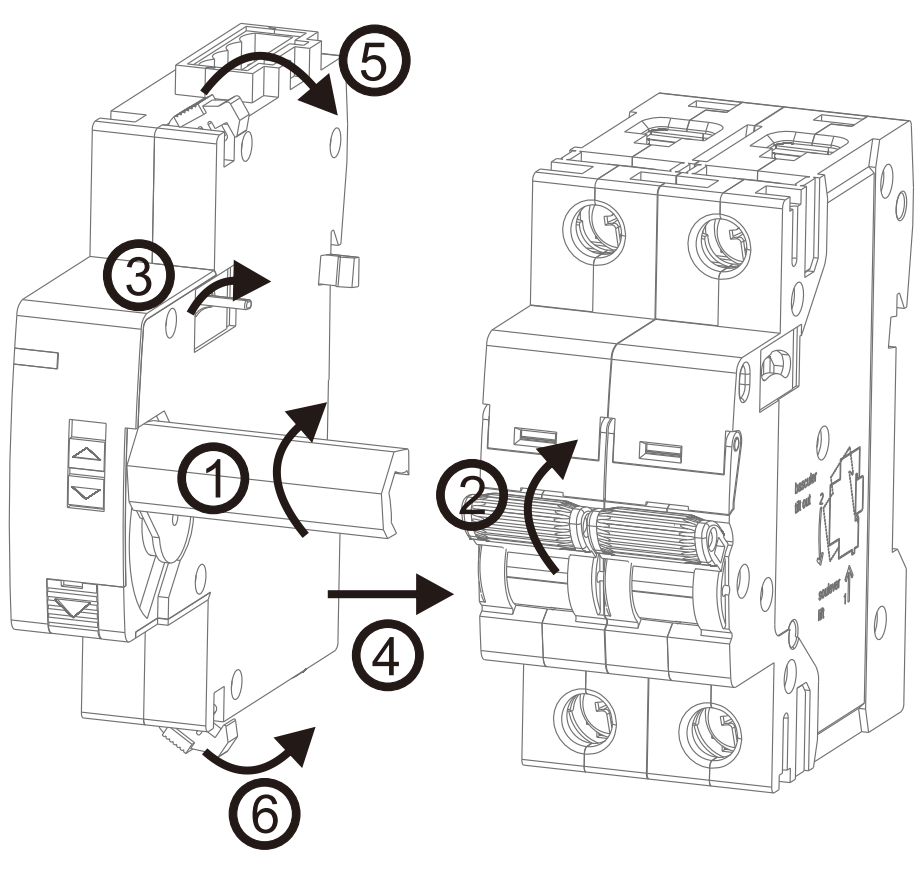

2、搭配MCB安裝

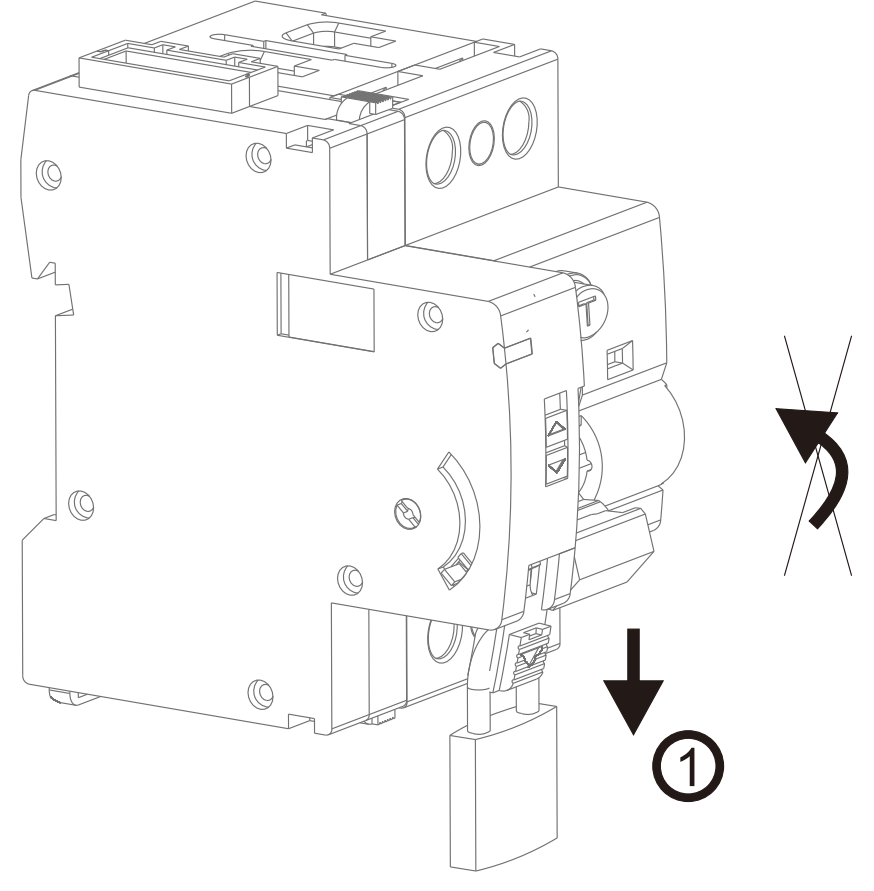

3、合閘鎖止

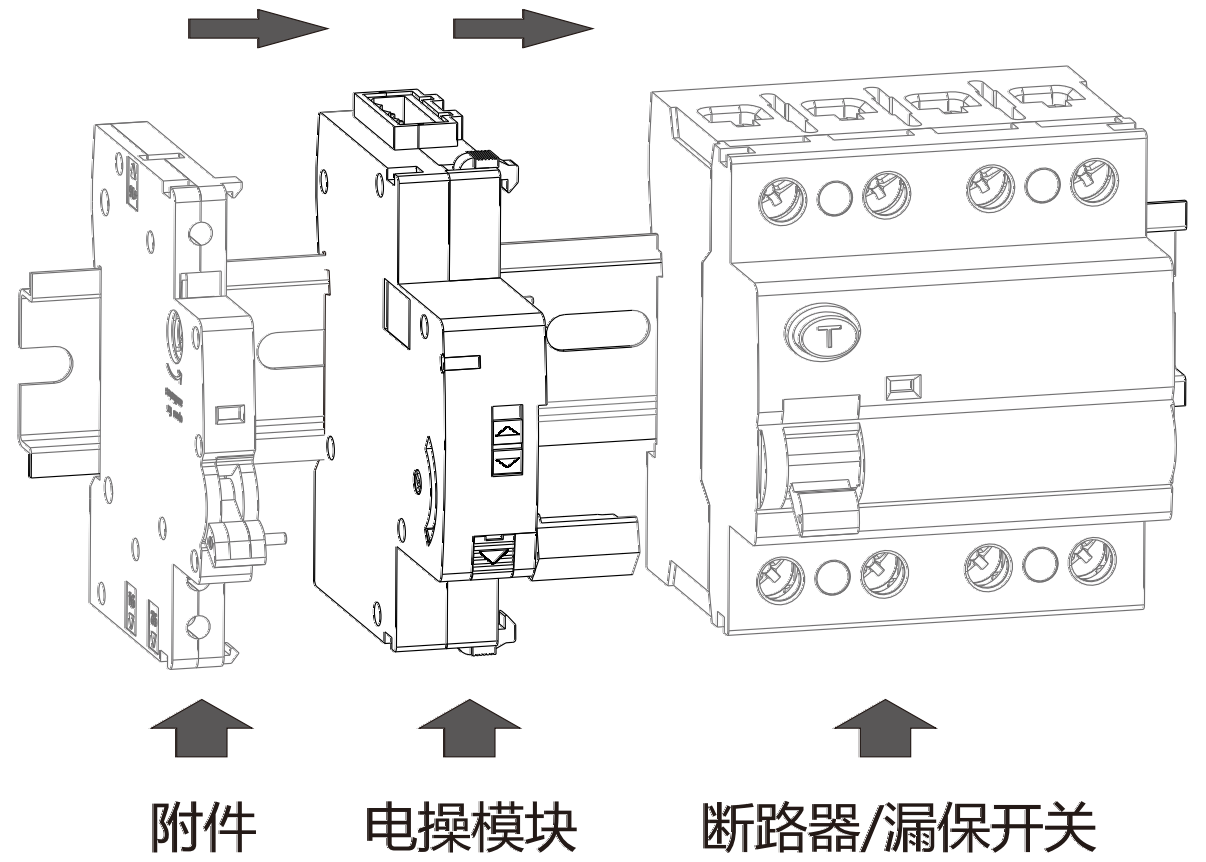

4、搭配附件安裝

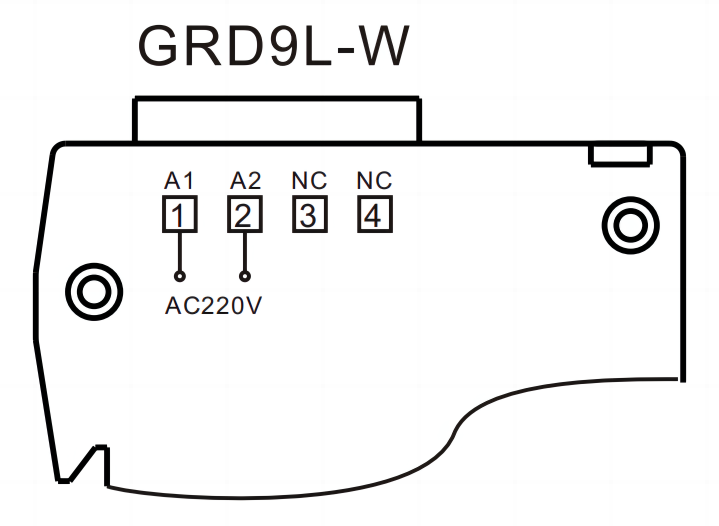

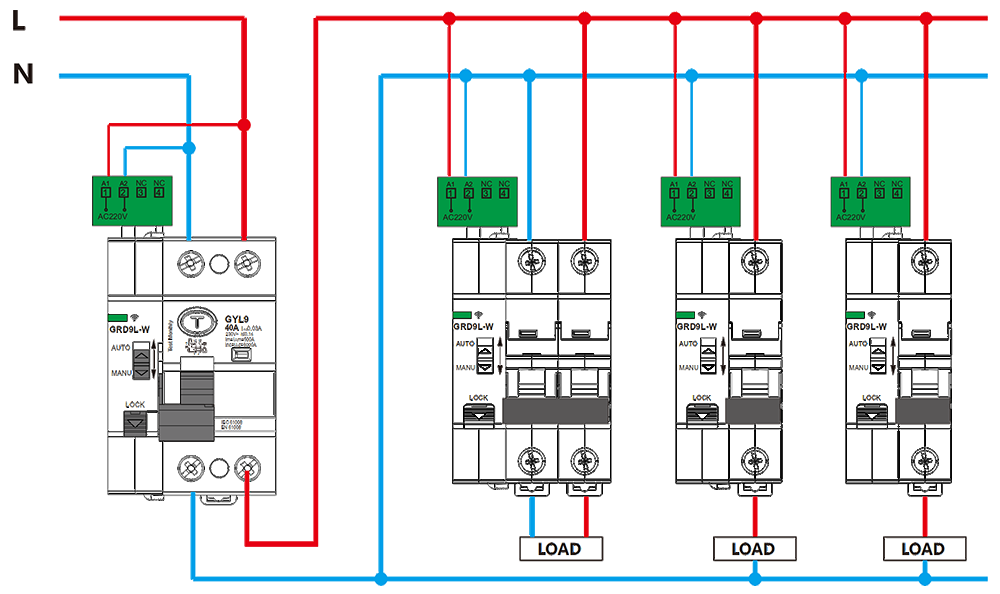

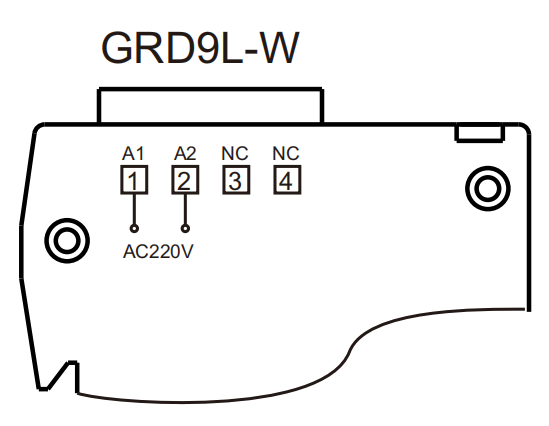

七、GRD9L-W型帶WIFI控制款重合閘產品接線

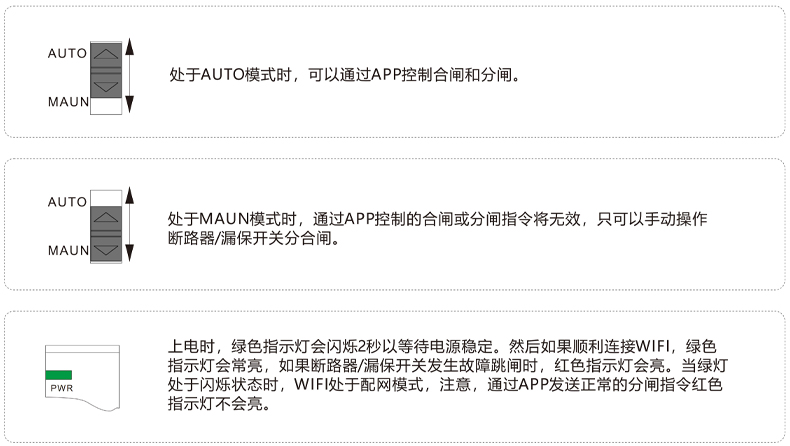

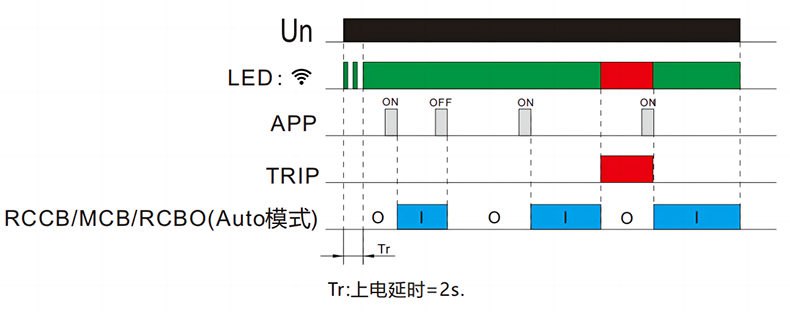

八、GRD9L-W型帶WIFI控制款重合閘產品功能圖

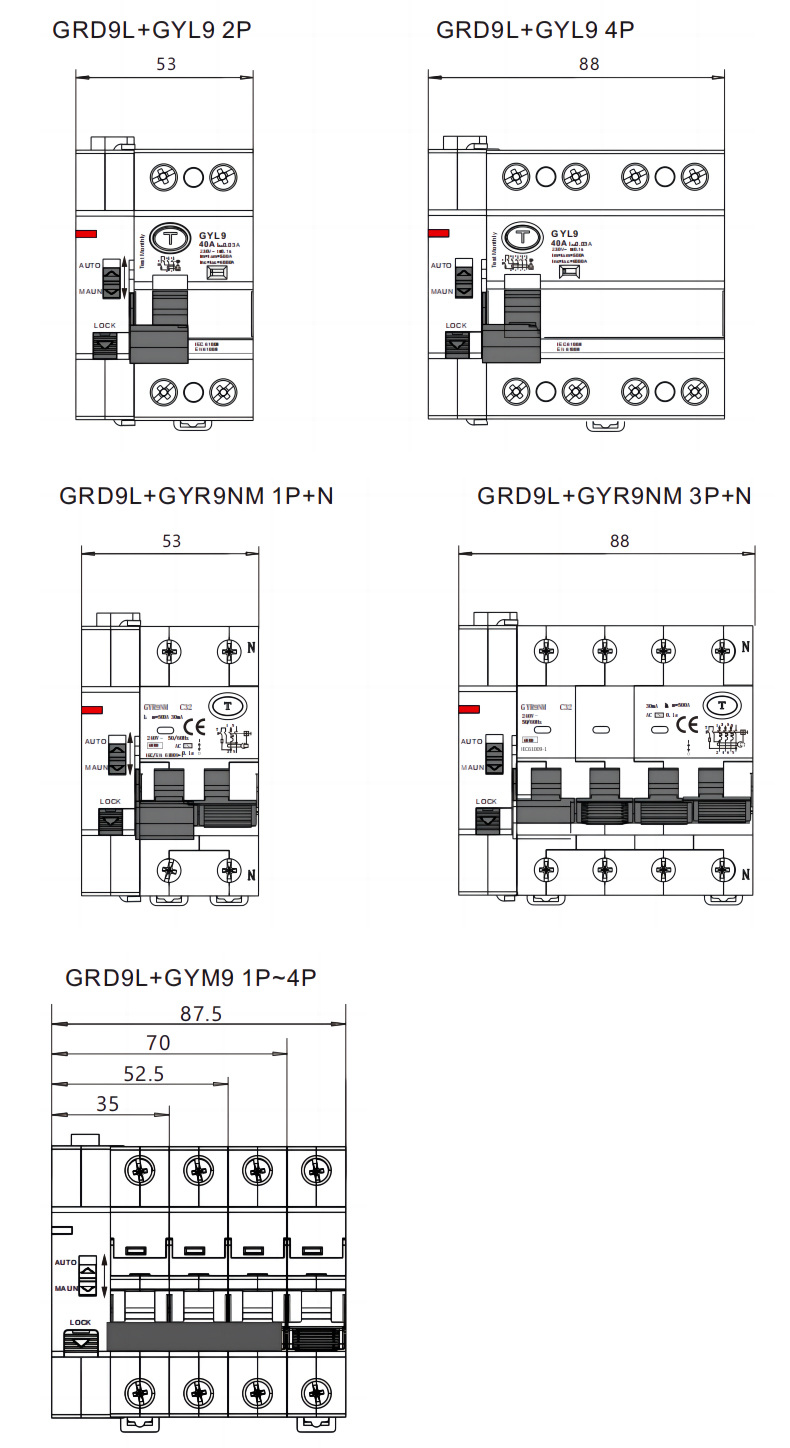

八、GRD9L-W型帶WIFI控制款重合閘產品尺寸

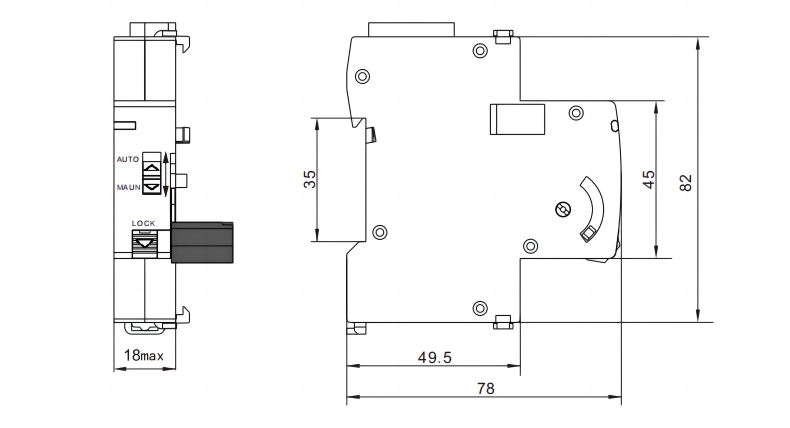

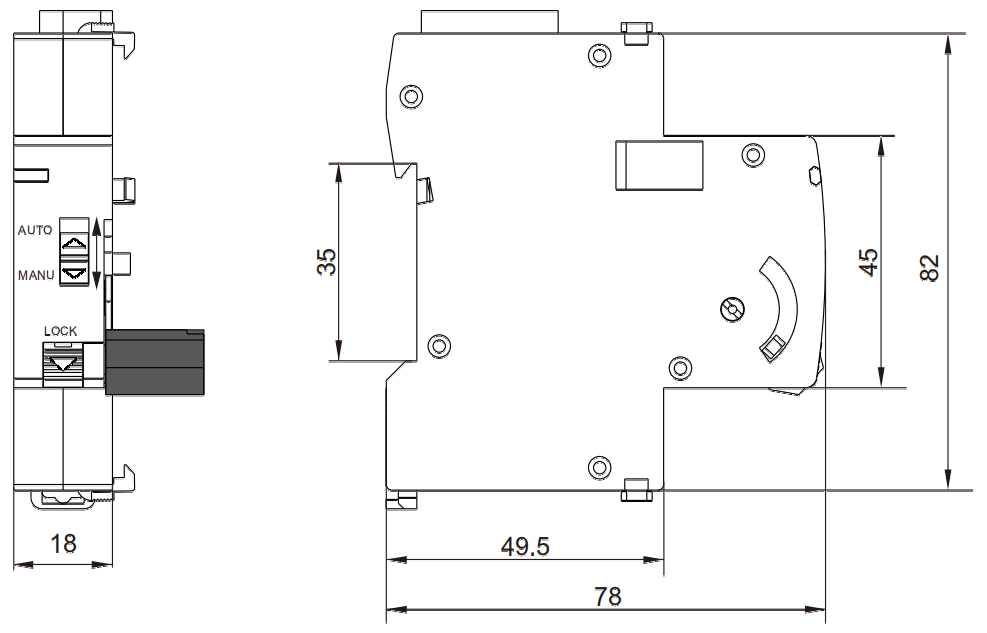

1、GRD9L-W重合閘尺寸

2、GRD9L-W搭配GYL9尺寸

3、GRD9L-W搭配GYR9NM尺寸

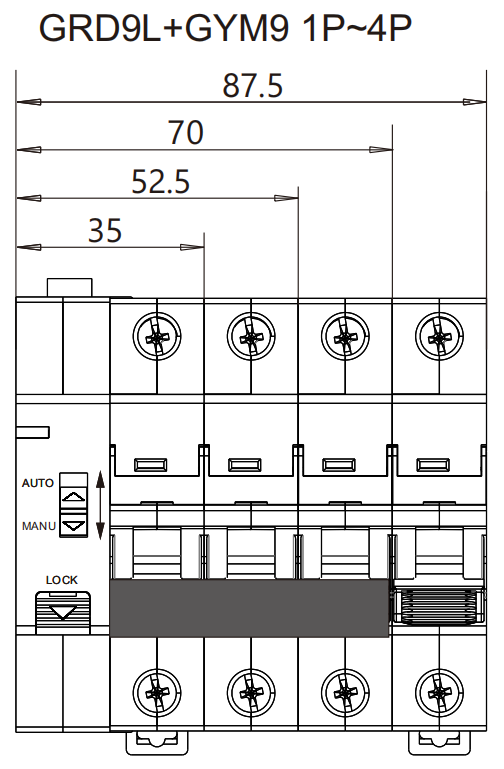

4、GRD9L-W搭配GYM9尺寸
