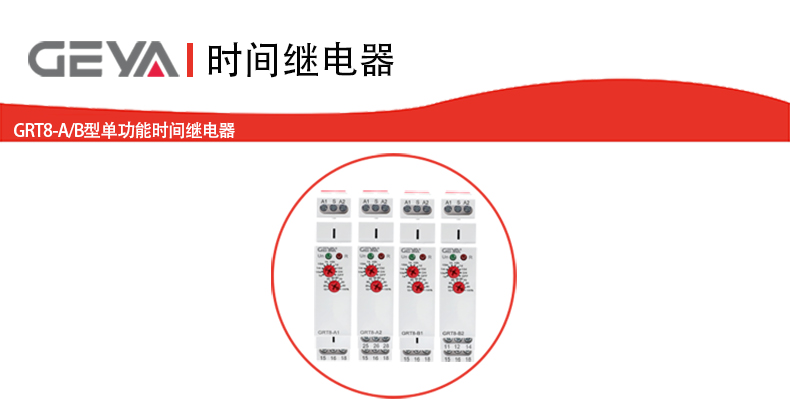

GRT8-A/B型單功能時間繼電器產品優勢： |
GRT8-A/B以直觀操作、靈活配置、超寬性能范圍及緊湊設計，為工業延時控制提供 經濟可靠的解決方案，是加熱、泵閥、風機及自動化系統的理想時序管理單元。 |
GRT8-A/B型單功能時間繼電器產品特點： |
1、高性價比，操作直觀 - 單功能設計，延時時間通過面板旋鈕直接設定，無需編程工具，操作直觀便捷。 |
2、功能模式可選 - A型（通電延時）：線圈通電后，延時觸點按設定時間動作。 - B型（延時斷開）：線圈斷電后，延時觸點按設定時間復位。 |
3、觸點規格靈活 - 1組延時觸點（標準控制） - 2組延時觸點（雙回路控制） - 1組延時觸點 + 1組瞬動觸點（復合邏輯控制） |
4、超寬延時范圍 - 支持 0.1秒至10天 延時設定，劃分 10個精準檔位，覆蓋瞬態控制到長周期管理需 求。 |
5、超寬工作電壓 可選 AC/DC 12V–240V 寬電壓規格，兼容工業主流電源系統。 |
6、狀態可視指示 - 內置LED指示燈，實時顯示電源、計時及動作狀態。 |
7、緊湊省空間 - 寬度僅 18mm，支持 35mm DIN卡軌安裝，適用于標準配電箱。 |
GRT8-A/B型單功能時間繼電器產品應用： |
本繼電器廣泛應用于工業自動化設備的精確時序控制： |
- 延時通斷控制 · 加熱元件通電時間管理（例：A型延時啟動，定時關閉） · 水泵工作周期控制（例：A型定時啟停；B型斷電后排空延時） · 風機延時斷開（例：B型主設備停機后持續散熱） |
- 設備啟停緩沖：電機、壓縮機順序啟停保護 |
- 照明控制：樓梯燈、廣告燈箱延時熄滅（B型） |
- 自動化流程時序：生產線、包裝機械基礎定時單元 |
- 安全聯鎖延時：滿足安全回路延時動作規范 |

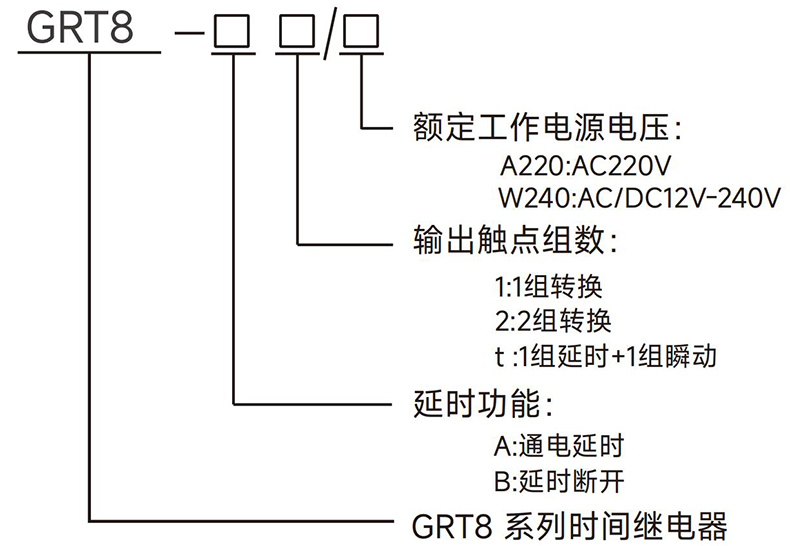

GRT8-A/B型單功能時間繼電器型號說明： |
GRT8-A/B型單功能時間繼電器技術參數： |
型號 | GRT8-A1/B1 | GRT8-A2/B2 | GRT8-At/Bt | |
功能 | A 型：通電延時；B 型：延時斷開 | |||
電源端子 | A1-A2 | |||
額定控制電源電壓 | W 2 4 0 | AC/DC 12-240V 50Hz | ||
消耗功率 | AC 0.7-3VA/DC 0.5-1.7W | |||
額定控制電源電壓 | A 2 2 0 | AC 220V 50Hz | ||
消耗功率 | AC max.6VA/1.3W | AC max.6VA/1.9W | ||
電源允許波動范圍 | -15%;+10% | |||
額定沖擊耐受電壓 | 2.5kV | |||
額定絕緣電壓 | 250V | |||
電源指示燈 | 綠色LED | |||
延時范圍 | 0.1秒-10天，常開，常閉 | |||
設定方式 | 旋鈕 | |||
設定精度 | 10% | |||
重復精度 | 0.2% | |||
溫度波動誤差 | 0.05%/℃,at=20℃ | |||
輸出觸點參數 | 1組延時轉換 | 2組延時轉換 | 1組延時+1組瞬動 | |
| ||||
小切換功率 | 500mW | |||
輸出繼電器指示 | 紅色LED | |||
機械壽命 | 1×10? | |||
電壽命(阻性負載) | 1×10? | |||
復位時間 | 200ms | |||
工作環境溫度 | -20℃~+55℃ | |||
存儲和運輸環境溫度 | -35℃~+75℃ | |||
安裝方式 | 35mm 卡軌安裝 | |||
防護等級 | IP20 | |||
安裝位置 | 任意 | |||
安裝海拔高度 | ≤2000米 | |||
污染等級 | 2 | |||
接線能力 | 1×2.5mm2或2×1.5mm20.4N·m | |||
外形尺寸 | 90mm×18mm×64mm | |||
| 重量 | W240-61g.A220-61g | W240-80g,A220-80g | ||
符合標準 | GB/T14048.5,IEC60947-5-1,EN 61812-1 | |||

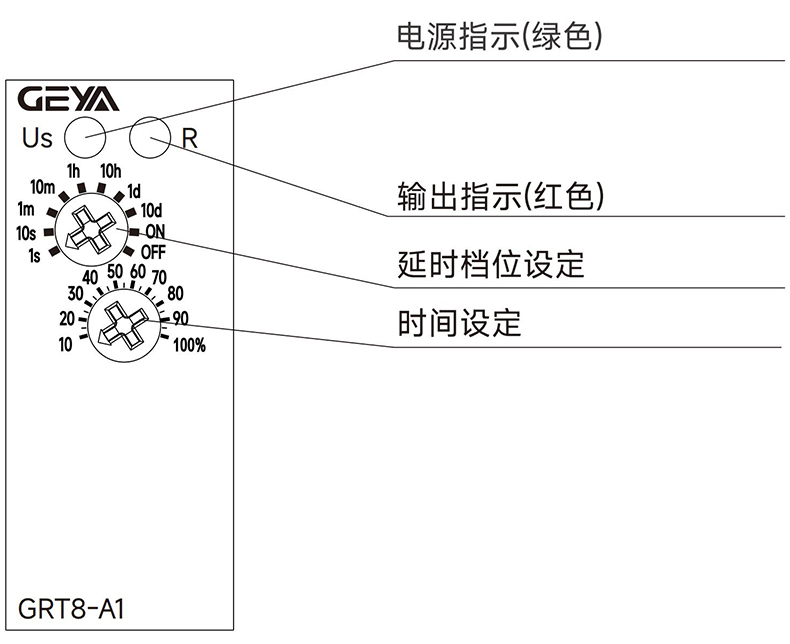

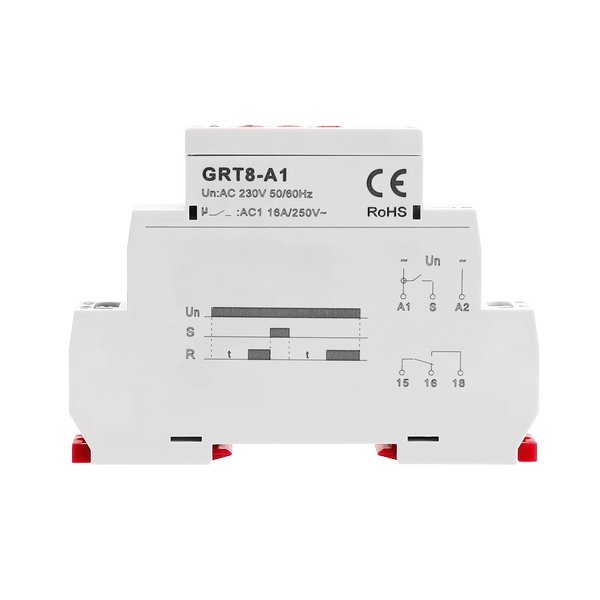

GRT8-A/B型單功能時間繼電器產品面板： |
|
旋鈕1:延時檔位設定，s表示秒，m表示分，h表示小時， d表示天， ON表示繼電器動作(15-18/25-28閉合), OFF表示繼電器斷開(15-18/25-28斷開)。 | |
| 旋鈕2:延時時間細調，10%~100%可調。 | |
延時時間=旋鈕1×旋鈕2。 例1:需要設定5秒，可將旋鈕1設為10s,旋鈕2設為50%,延時時間=10s×50%=5s。 例2:需要設定8分，可將旋鈕1設為10m,旋鈕2設為80%,延時時間=10m×80%=8m。 | ||

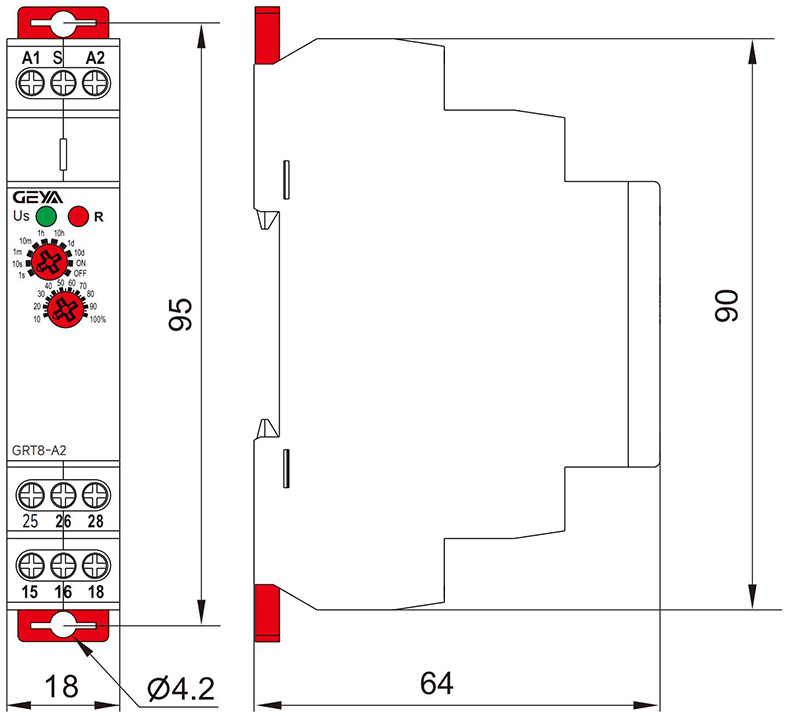

GRT8-A/B型單功能時間繼電器產品尺寸： |
GRT8-A/B型單功能時間繼電器產品功能： |

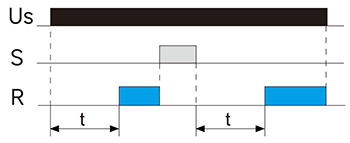

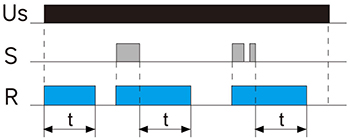

GRT8-A功能圖 | GRT8-B功能圖 |
當繼電器Us得電，繼電器開始延時， 延時t后輸出觸點動作。繼電器Us斷電 后，輸出觸點復位，S端子為復位端子， 當S端子與A1接通后，繼電器重新清零 延時,同時輸出觸點復位，如果S端子不 用，請空置不接。 |
當繼電器Us得電，繼電器輸出觸點動 作并開始延時，延時t后輸出觸點復位。 繼電器Us斷電后，輸出觸點復位，S端子 為復位端子，當S端子與A1接通后，繼電 器重新清零延時并復位，如果S端子不用， 請空置不接。 |
|
|
注：兩組輸出的規格，兩組觸點是同時 動作的。 |
注：兩組輸出的規格，兩組觸點是同時 動作的。 |

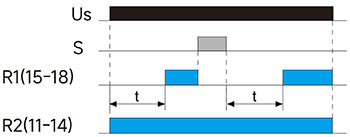

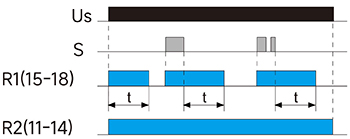

GRT8-At功能圖 | GRT8-Bt功能圖 |
當繼電器Us得電，繼電器R2立即動 作，繼電器開始延時，延時t后R1輸出觸 點動作。繼電器Us斷電后，輸出觸點R1 /R2復位，S端子為復位端子，當S端子 與A1接通后，繼電器R1重新清零延時,同 時輸出觸點R1復位，如果S端子不用，請 空置不接。 | 當繼電器Us得電，繼電器R1/R2立即 動作，繼電器開始延時，延時t后R1輸出 觸點復位。繼電器Us斷電后，輸出觸點 R1/R2復位，S端子為復位端子，當S端子 與A1接通后，繼電R1重新復位清零延時， 如果S端子不用，請空置不接。 |
|
|
注：繼電器R1(15-16-18)為延時觸點， R2(11-12-14)為瞬動觸點。 | 注：繼電器R1(15-16-18)為延時觸點， R2(11-12-14)為瞬動觸點。 |

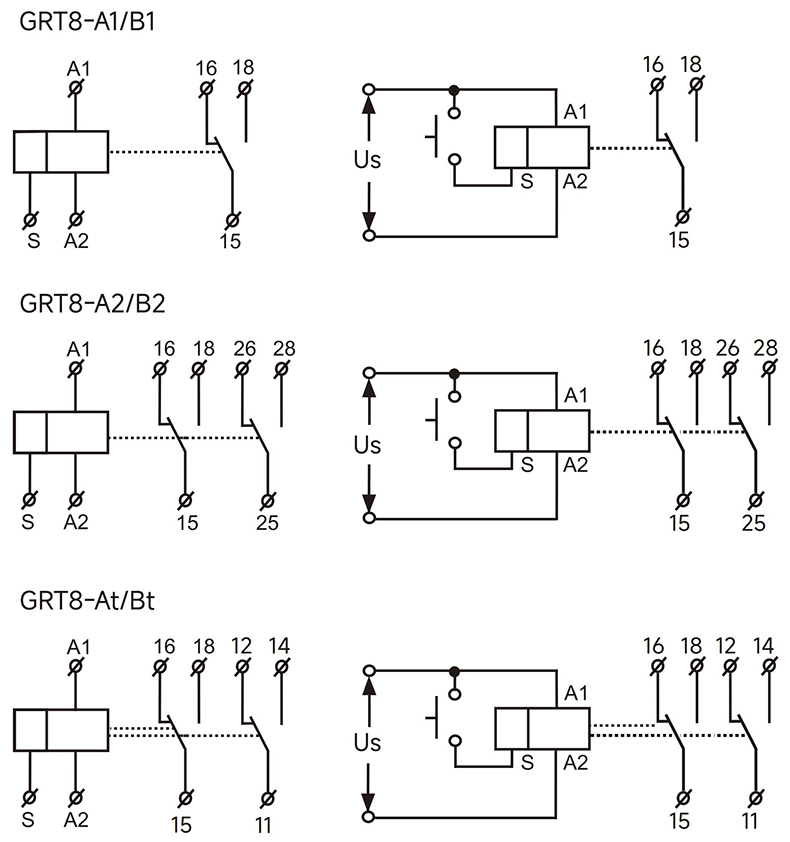

GRT8-A/B型單功能時間繼電器產品接線： |
GRT8-A/B型單功能時間繼電器功能演示： |
