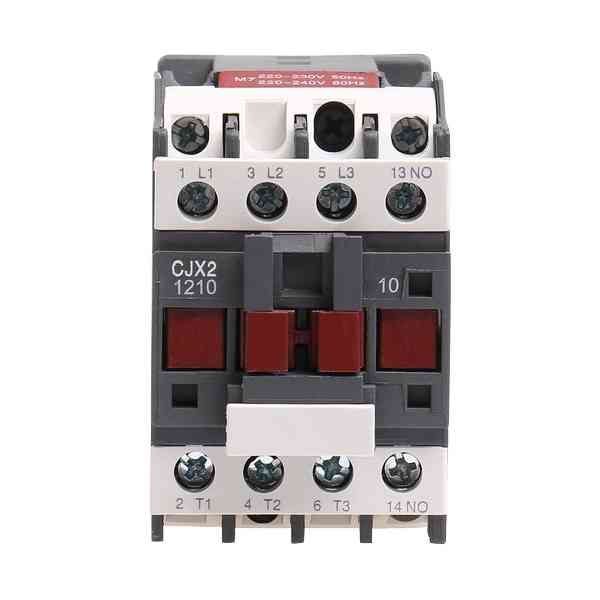

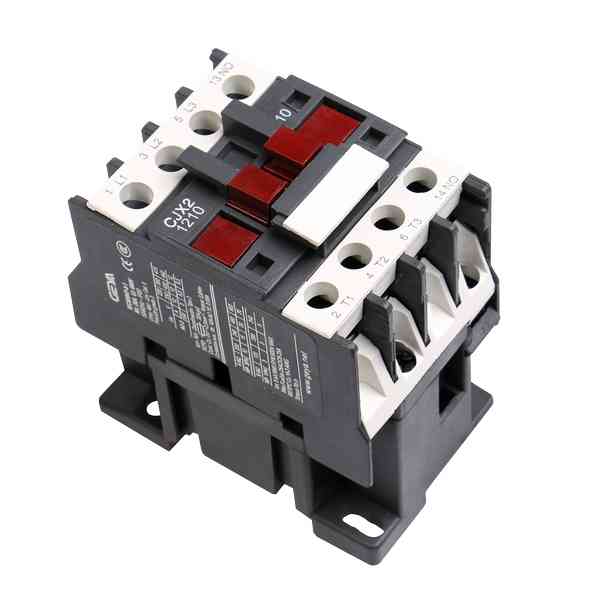

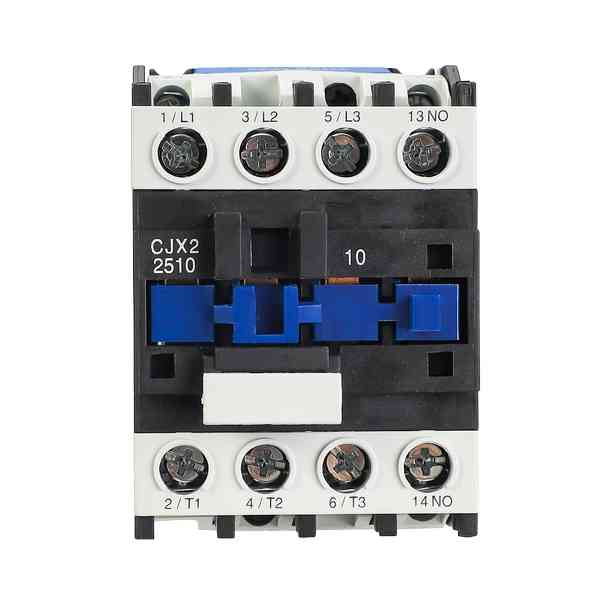

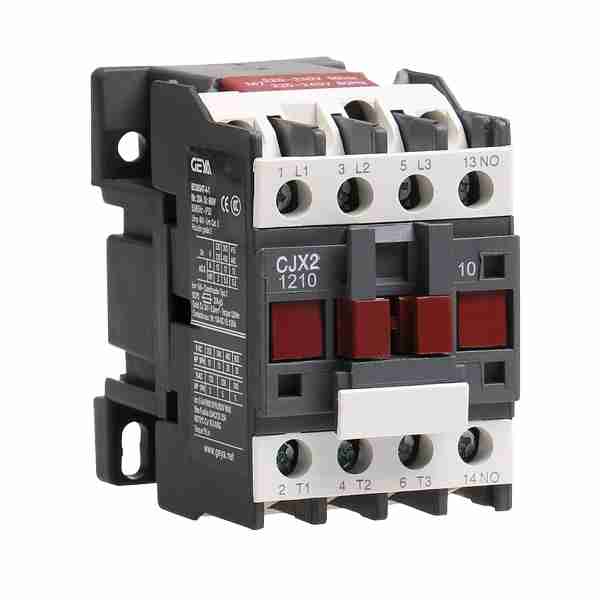

CJX2型交流接觸器

產品介紹：CJX2型交流接觸器采用銀合金觸點設計，高品質硬合金觸點，具有導電性強，接觸更流暢，不易氧化，經久耐用等特點。同時搭配32片大面積芯片、銅材線圈、獨立滑塊設計，使產品運行更加流暢、安裝更加方便。

所屬分類：工業交流接觸器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品



CJX2型交流接觸器產品特點：

1、高品質阻燃外殼，防火，耐腐蝕，耐磨損不變色。

2、清晰參數，清晰表現產品品牌型號，電壓參數等。

3、標準導軌35mm，牢牢卡住，安裝便捷。

3、32片大面積鐵芯，發熱量低，有效防止接觸器過熱燒壞。

4、高品質硬合金觸點，導電性強，接觸更流暢，不易氧化，經久耐用。

5、銅材線圈，吸合有力。當線圈通電時靜鐵芯產生電磁吸力，將鐵芯吸合電壓為58%~110%之間。

6、獨立滑塊設計，單手免工具裝卸，雙孔接線設計，便捷可靠。

CJX2型交流接觸器應用場合：

CJX2型交流接觸器常用于交流50HZ或60HZ在AC-3使用類別下，供遠距離接通和分?jǐn)唷ｎl繁起動和控制交流

電動機之用。


CJX2型交流接觸器產品面板：

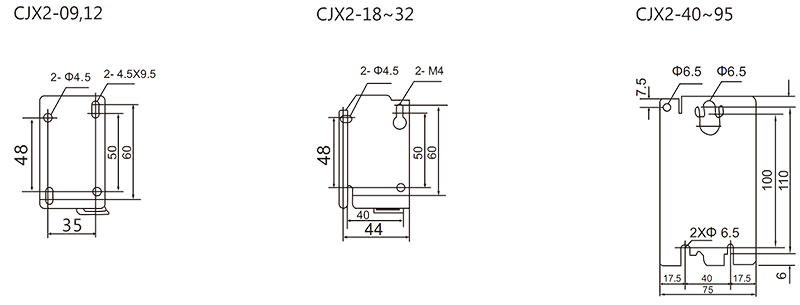

CJX2型交流接觸器產品尺寸：



CJX2型交流接觸器技術參數：

型號				CJX2-09	CJX2-12	CJX2-18	CJX2-25	CJX2-32	CJX2-38	CJX2-40	CJX2-50	CJX2-65	CJX2-80	CJX2-95
主電路特性
Poles				3P
額定絕緣電壓（Ui）			V	690
額定工作電壓（Ue）			V	380/400,660/690
額定熱電流（Ith），AC-1				20	20	32	40	50	50	60	80	80	125	125
額定工作電流	AC-3,380/400V		A	9	12	18	25	32	38	40	50	65	80	95
	AC-3,660/690V		A	6.6	8.9	12	18	22	22	34	39	42 49		49
	AC-4,380/400V		A	3.5	5	7.7	8.5	12	14	18.5	24	28	37	44
	AC-4,660/690V		A	1.5	2	3.8	4.4	7.5	8.9	9	12	14	17.3	21.3
額定工作功率（Pe）	AC-3,380/400V		KW	4	5.5	7.5	11	15 18.5		18.5	22	30 37 45
	AC-3,660/690V		KW	5.5	7.5	10	15	18.5	18.5	30	33	37	45	45
	AC-4,380/400V		KW	1.5	2.2	3.3	4	5.4	5.5	7.5	11	15	18.5	22
	AC-4,660/690V		KW	1.1	1.5	3	3.7	5.5	6	7.5	10	11	15	18.5
機械壽命				1200				1000			900		650
電氣壽命	AC-3		10000 times	110				90					65
	AC-4			22				22			17		11
工作頻率	AC-3		times/ hour	1200				600
	AC-4			300				300
主電路端子連接能力
軟線	1 wire		mm2	1...4			1.5...6			2.5...25			4...50
無終端	2 wire		mm2	1...4			1.5...6			2.5...16			4...25
軟線	1 wire		mm2	1...4			1...6			2.5...25			4...50
帶端子	2 wire		mm2	1...2.5			1...4			2.5...10			4...16
硬鋼絲	1 wire		mm2	1...4			1.5...6	1.5...10		2.5...25			4...50
無終端	2 wire		mm2	1...4			1.5...			2.5...10			4...25
緊固力矩			N-m	1.2			1.8			5			9
線圈
額定控制電壓（Us）		50Hz	V	24、36、48、110、127、220/230、240、380/400、415、440
		50/60Hz	V	24、36、48、110、127、220/230、240、380/400、415、440
允許的控制電路電壓（Us）		行動	V	Installation inclination angle±22.5°:85%~110%Us;Installation inclination angle±5°:70%~120%
		釋放	V	Installation inclination angle±22.5°:20%~75%Us;Installation inclination angle±5°:20%~65%
線圈功耗		啟動	VA	60			70			200			200
		保持	VA	6-9.5			6-9.5			15-20			15-20
		消費		1-3			1-3			6-10			6-10
輔助觸點
輔助觸點規格			A	11
額定熱電流（Ith），AC-1			A	10
額定工作電壓（Ue）		AC	V	380
		DC	V	220
額定控制電容		AC-15	VA	360
		DC-13	W	33
證明				CCC,CE,TUV,CB

CJX2型交流接觸器接線圖：
