該斷路器具備較寬的額定電流范圍與穩定的分斷能力，能適應多種負載需求；其結構

設計兼顧安全性與實用性，如清晰的觸點位置指示和較大的接線容量，便于安裝、識別

與維護，是一款性能可靠、適用范圍廣的電路保護裝置。

GYM9-125型小型斷路器產品優勢：

1、寬電流覆蓋：額定電流從40A至125A，可匹配不同規模的用電需求。

2、安全可靠：具備過載與短路雙重保護，分斷能力達6kA，有助于限制故障影響。

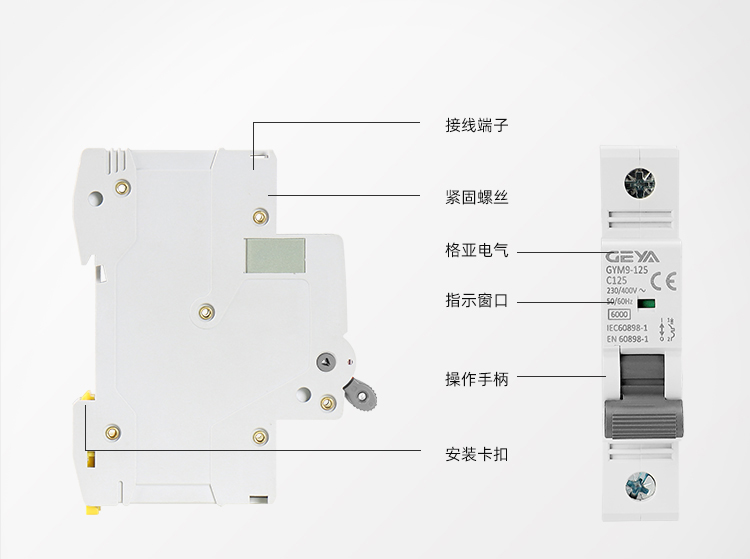

3、使用便捷：支持50mm2導線接線，并設有觸點位置指示，安裝操作與狀態判斷

直觀方便。

4、耐用性高：機械壽命達20000次，電氣壽命為6000次，產品持久穩定。

GYM9-125型小型斷路器產品特點：

1、符合標準：滿足IEC/EN60898-1、GB10963.1標準要求。

2、保護特性：提供C型、D型兩種跳閘曲線，可適應不同性質的負載（如常規用電設備

或電動機等沖擊性負載）。

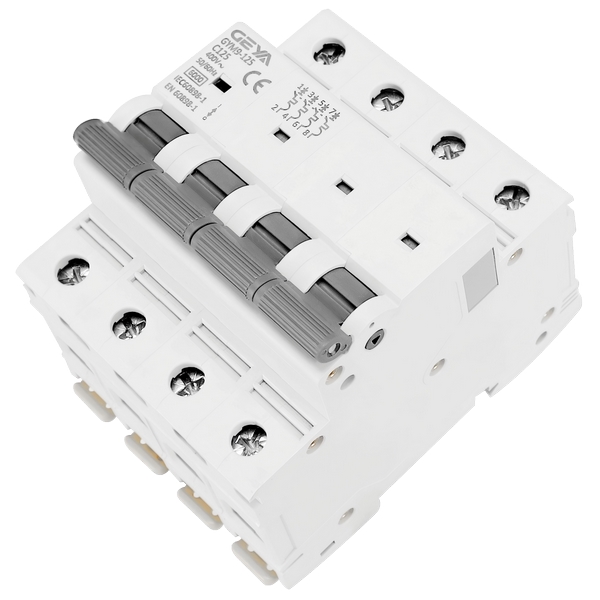

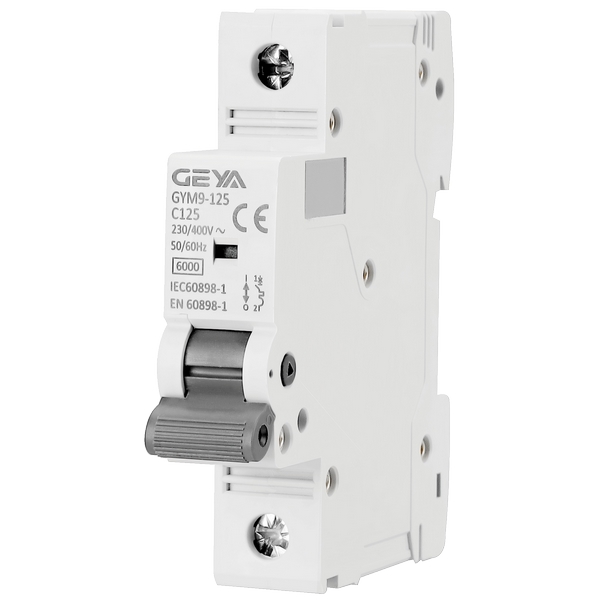

3、結構配置：提供1P、2P、3P、4P多種數選擇，適應單相及三相配電回路。

4、電氣性能：分斷能力為6kA，可有效切斷故障電流。

GYM9-125型小型斷路器產品應用：

GYM9-125型小型斷路器廣泛用于各類低壓配電系統，包括：

1、工業廠房、生產設備的配電箱

2、商業建筑、辦公樓、商場等的照明與動力回路

3、高層住宅、民用建筑的戶內配電盤

4、其他需要對電路進行過載、短路保護及隔離操作的場合。

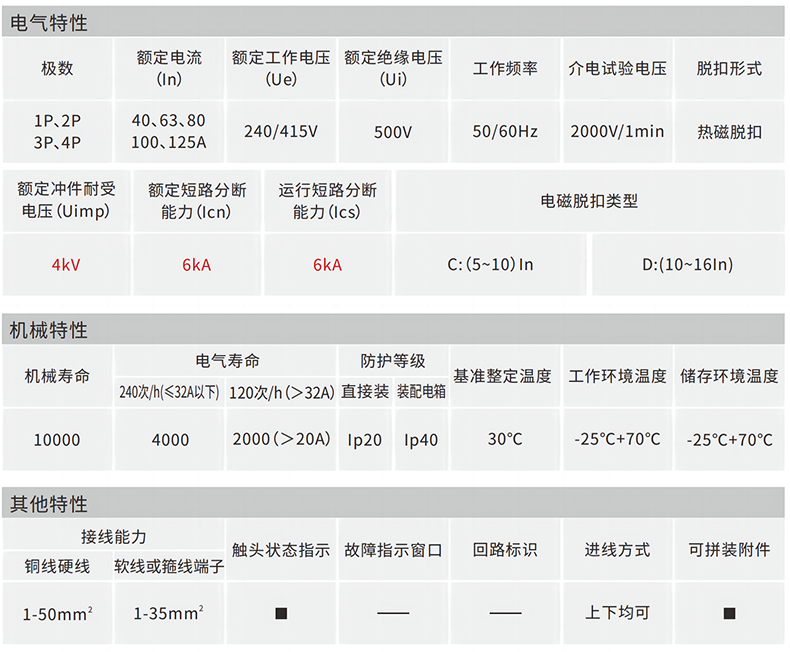

額定電流（In）：40、50、63、80、100、125A

額定電壓（Ue）：1P:230/400V~；2P-4P:400V，1P:240/415V~；2P-4P:415V

工作頻率：50/60Hz

跳閘曲線：C、D

分斷能力：6kA

Poles：1P、2P、3P、4P

機械壽命：20000次

電氣壽命：6000次

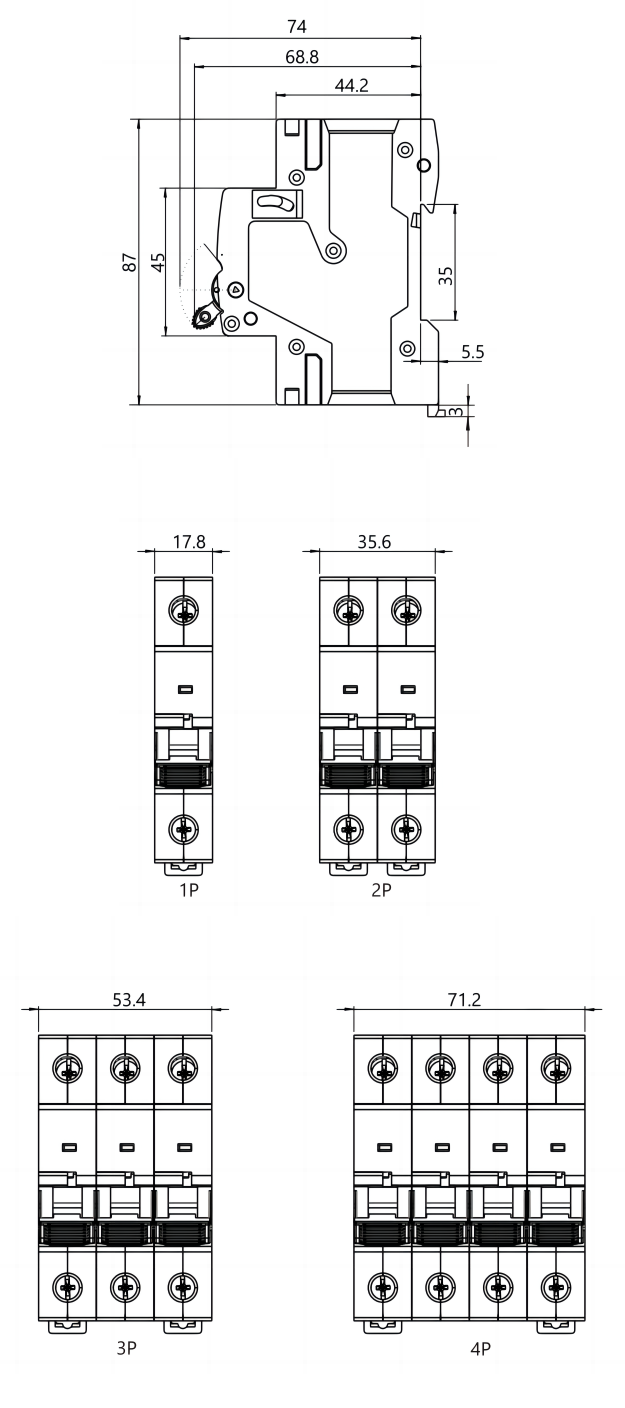

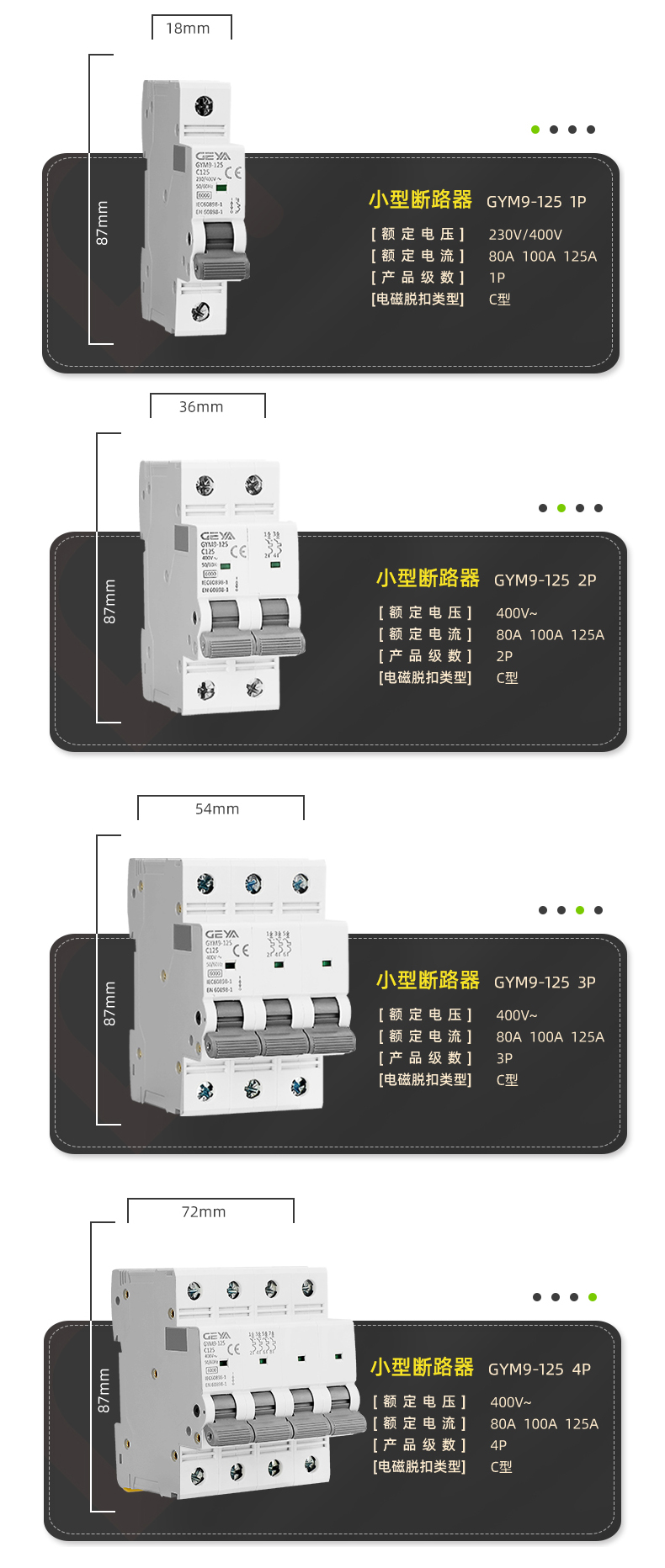

GYM9-125型小型斷路器產品尺寸：

GYM9-125型小型斷路器溫度補償：

當環境溫度不是30℃的基線溫度時，參考校正系數如下：

電流校正系數
