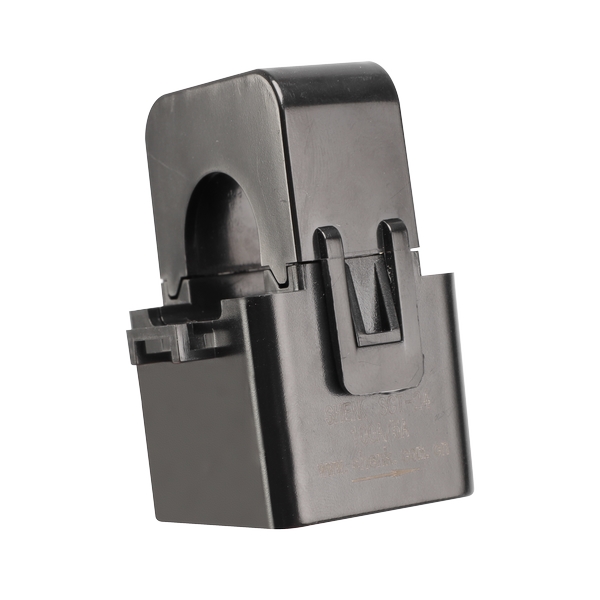

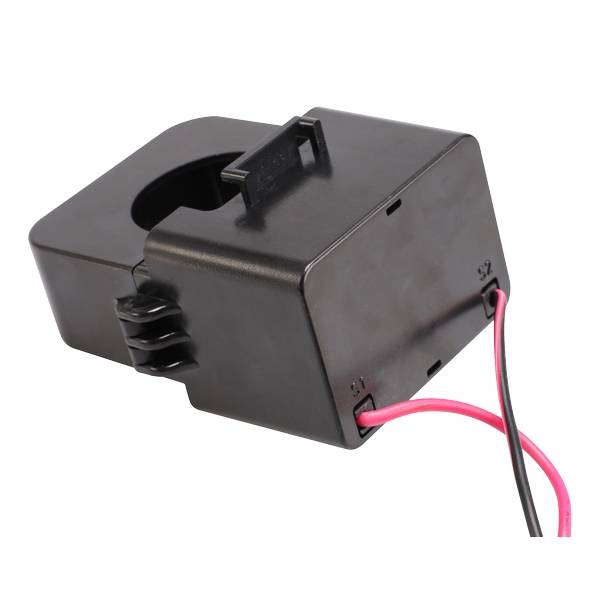

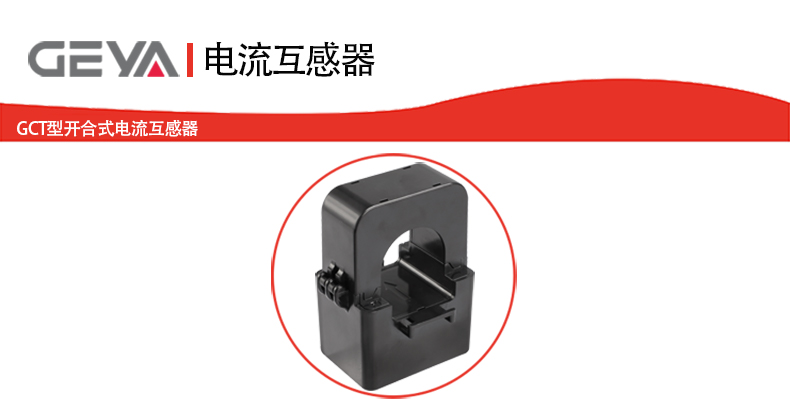

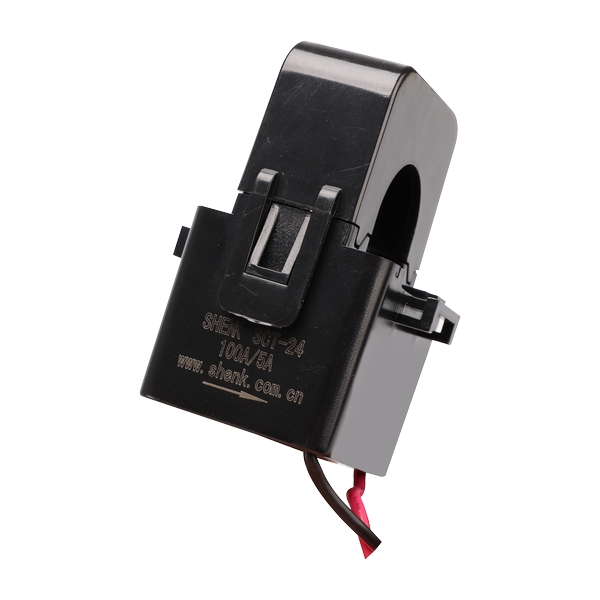

GCT型開合式高精度電流互感器

產品介紹：GCT型開合式電流互感器采用開合式（分割）式設計，產品結構緊湊且量程寬，具有高線性度、直接借口、阻燃性高等特點，常被用于電能計量/能效管理使用、HEMS(家庭能源管理系統)、BEMS(建筑能源管理系統)、其它在線電能監控系統等場合。

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



GCT型開口式電流互感器產品特點：

1、阻燃性，UL94V-0，絕緣保護電路。

2、日本硅鋼設計，導磁性強，耐用不易發熱。

3、開合式設計，改造線路時不用拆卸，更加方便。

4、足匝銅芯線圈，銅線排布精密有序，性能更穩定。

GCT型開口式電流互感器應用場合：

·電能計量/能效管理用

·HEMS(家庭能源管理系統)

·BEMS(建筑能源管理系統)

·其它在線電能監控系統


GCT型開口式電流互感器型號及含義：


GCT型開口式電流互感器型號一覽表：

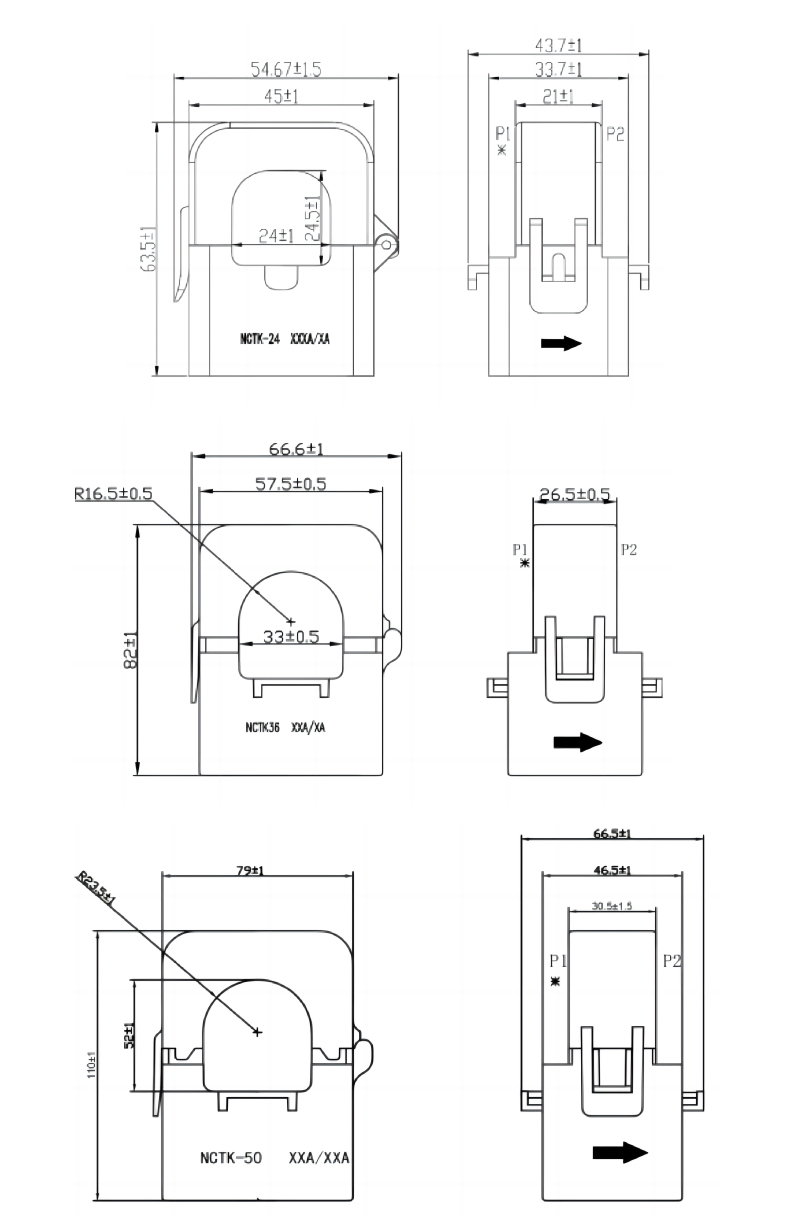

GCT型開口式電流互感器產出尺寸：


GCT型開口式電流互感器技術參數：

型號	GCT-10	GCT-16	GCT-24		GCT-36		GCT-50
適用電流	1~60A	5~100A	5~300A		5~600A		5~1000A
可選用規格(A)	5A、20A、30A 40A、50A、60A	50A、100A	100A、120A、200A、250A		200A、400A、600A		400A、600A、800A、1000A
毫安級輸出常規變比(T)	1000:1~3000:1	1000:1-5000:1	1000:1-8000:1		1000:1-12000:1		1000:1-12000:1
安培級輸出規格	l	100A/1A-5A 5.0 OVA	100A/1A-5A 150A/1A-5A 200A/1A-5A 250A/1A-5A 300A/1A-5A	1.01.5VA 1.01.5VA 1.01.5VA 1.01.5VA 1.01.5VA	200A/1A-5A 250A/1A-5A 300A/1A-5A 400A/1A-5A 500A/1A-5A 600A/1A-5A	1.01.5VA 1.01.5VA 0.51.5VA 0.51.5VA 0.52.5VA 0.52.5VA	400A/1A-5A 0.51.5VA 500A/1A-5A 0.52.5VA 600A/1A-5A 0.52.5VA 800A/1A-5A 0.52.5VA
精度	毫安級精度：0.5%,安培級精度見上表
二次線	UL246824AWG、UL246816AWG、UL101522AWG線長1米可定制
適用頻率	50/60Hz
電壓	Less than AC300V~600V (絕緣電纜for insulated cable)
絕緣耐壓	AC 4000V/1 minute ( 輸出端與外部情況between output terminal and outer case)
絕緣電阻	More than 100MΩ by 500V insulation tester (輸出端與外部情況between output terminal and outer case)
使用溫濕度	-25 ～ 60℃less than 80%RH
保存溫濕度	-30 ～ 90℃ less than 80%RH
阻燃等級	Shell外殼UL 94V-0 Second line二次線UL VW-1
