1、多模式延時架構

- 電源控制模式組（5種）

包括上電延時（TON）、斷電延時（TOF）、間隔脈沖（TI）、循環觸發（TC）及窗

口模式（TW），支持電壓突波保護（±2kV 1.2/50μs）

- 信號控制模式組（4種）

涵蓋上升沿觸發（ETU）、下降沿觸發（ETD）、雙沿觸發（ETB）及保持式觸發

（ETH），輸入響應時間＜20ms

- 脈沖轉換模式

可將持續信號轉換為預設寬度的脈沖輸出（0.1s-10min可調）

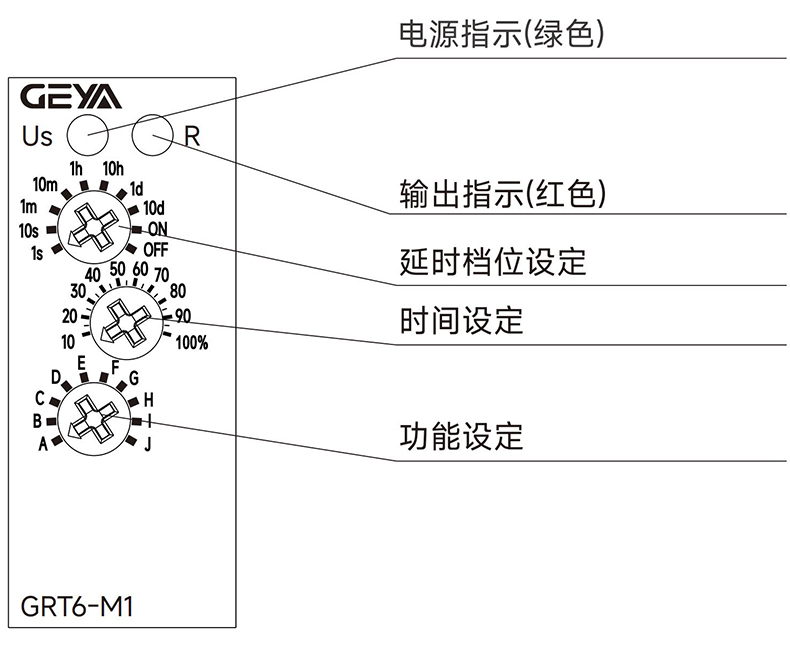

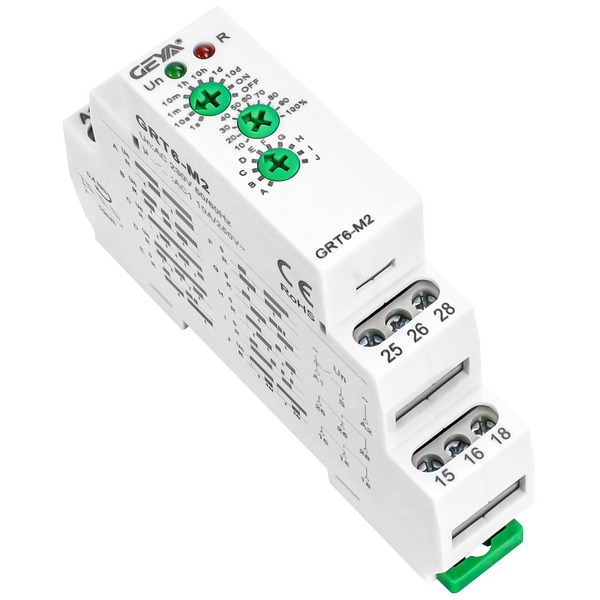

2、動態延時調節系統

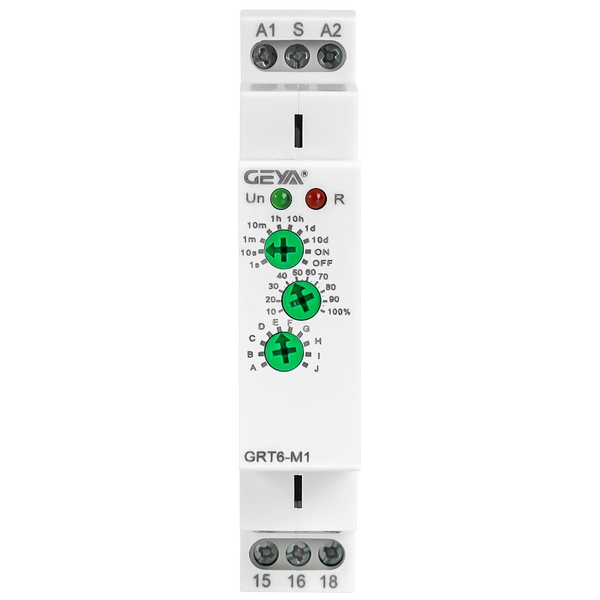

- 采用十進制旋鈕編碼器，提供10個線性檔位

- 支持/1s/10s/1min/10min/1h/10h/1D/10D基準單位

- 設定精度10%，重復精度0.2%

3、電氣性能參數

- 工作電壓：AC/DC 24-240V 50Hz，AC 220V 50Hz

- 觸點容量：10A/250VAC（阻性負載），5A/30VDC

- 絕緣強度：2.5kVrms（觸點與線圈間）

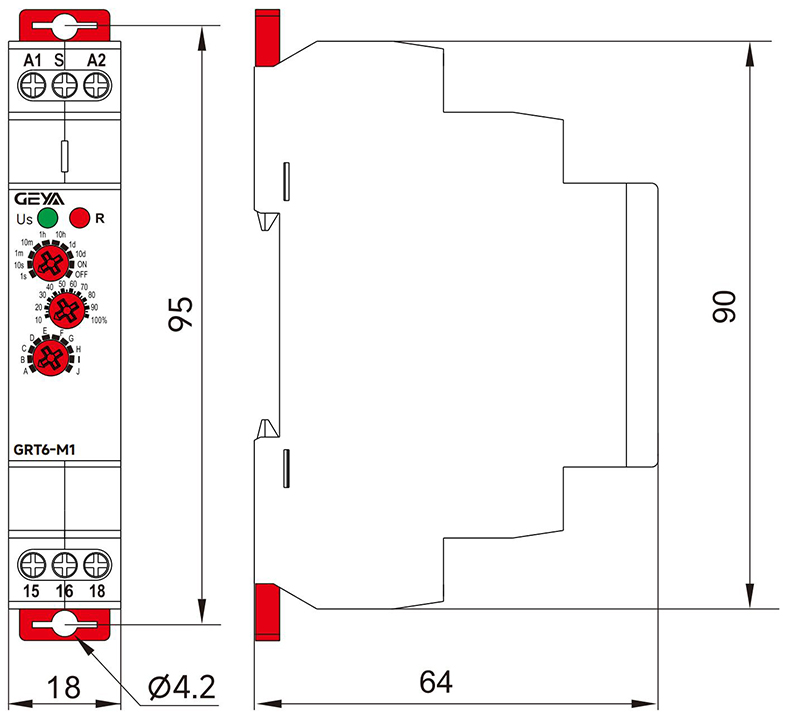

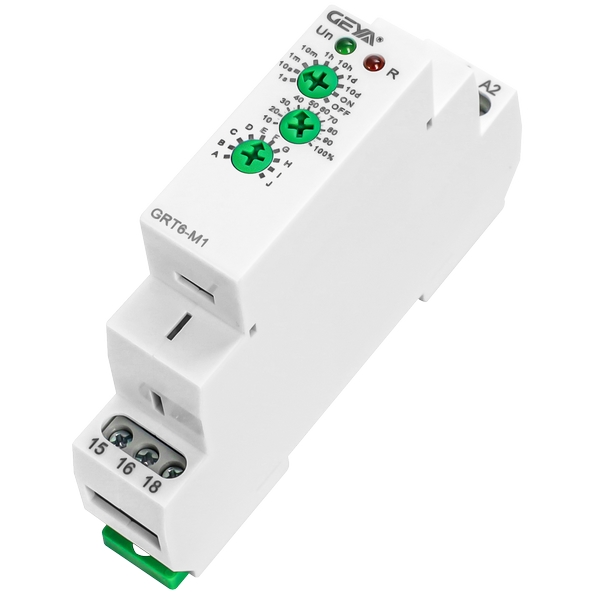

4、機械與安裝特性

- 殼體材料：阻燃外殼

- 防護等級：IP40（前面板）/IP20（端子區）

- 安裝方式：35mm DIN導軌（EN 60715標準）

- 端子類型：A1-A2

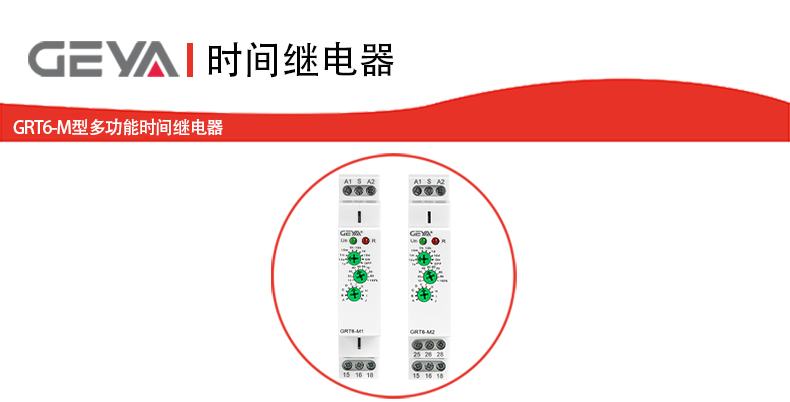

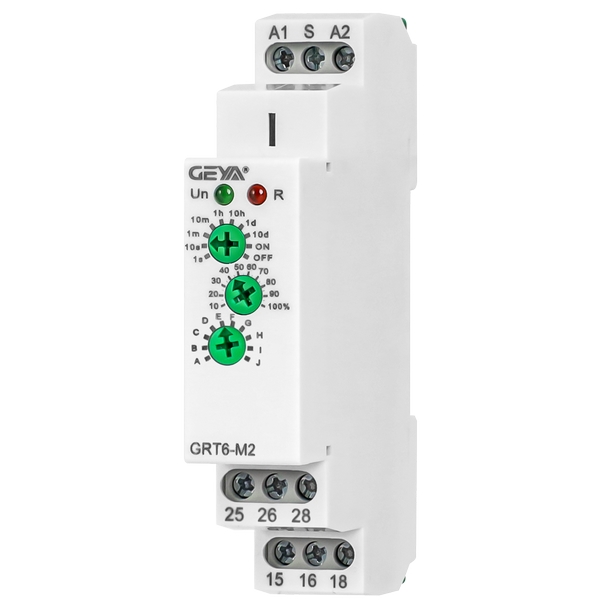

GRT6-M多功能時間繼電器產品應用：

1、工業自動化領域

2、生產線節拍控制

3、設備安全互鎖

4、能源管理系統

5、光伏逆變器軟啟動延時

6、儲能設備充放電周期控制

7、建筑電氣系統

8、消防風機延時啟動

9、智能照明場景切換

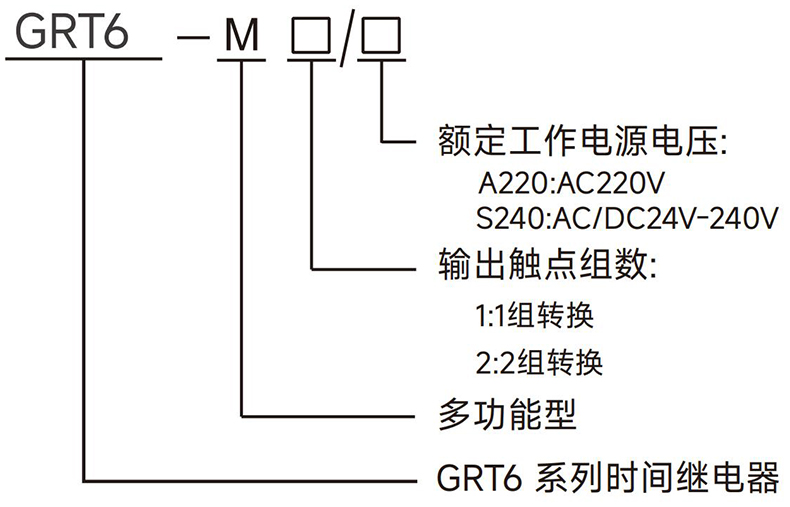

S

2

4

0

A220

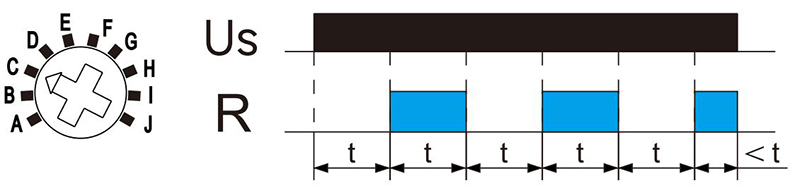

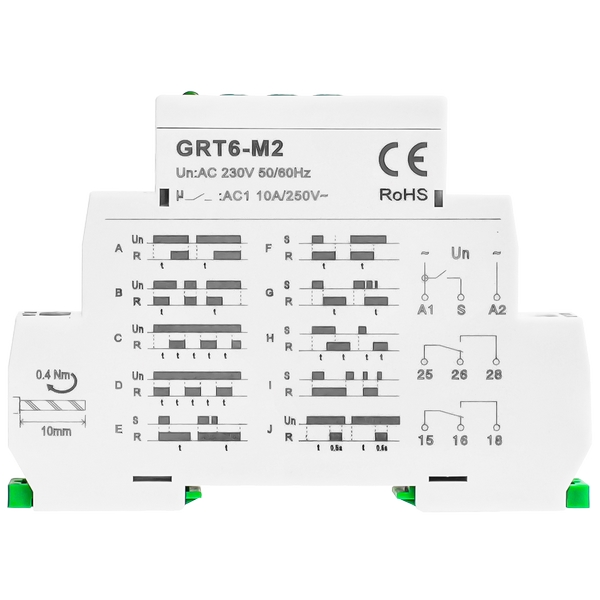

C:循環延時(OFF開始)

當繼電器Us得電，繼電器開始延時，

延時t后輸出觸點閉合，同時又經過延時

時間t后繼電器輸出觸點斷開，如此循環

延時直到繼電器Us失電，S控制信號在這

個功能模式中無效。

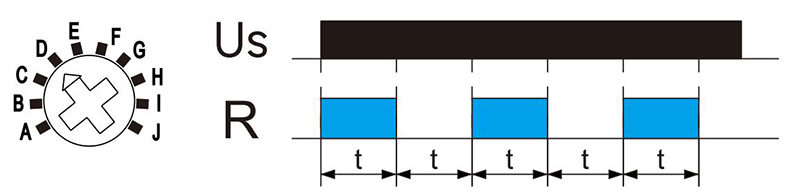

D:循環延時(ON開始)

當繼電器Us得電，繼電器閉合并開始延

時，延時t后輸出觸點斷開，同時又經過延

時時間t后繼電器輸出觸點閉合，如此循環

延時直到繼電器Us失電，S控制信號在這個

功能模式中無效。

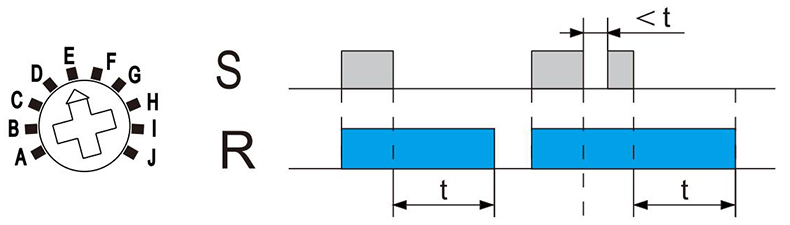

E:延時斷開(S下降沿觸發開始)

當繼電器Us處于通電狀態，當S控制

端接通時，繼電器閉合，S控制端斷開時

繼電器開始延時，延時t后輸出觸點斷開，

延時t過程中S控制端重新接通,延時t清零

重新延時。

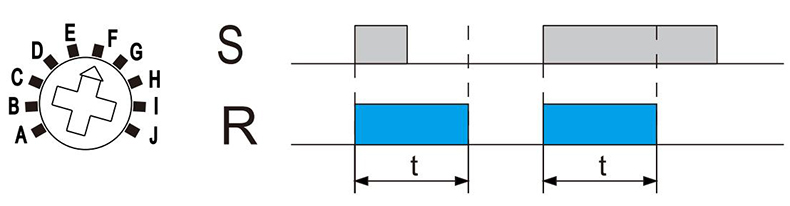

F:延時斷開(S上升沿觸發開始)

當繼電器Us處于通電狀態，當S控制端

接通時，繼電器閉合，同時繼電器開始延

時，延時t后輸出觸點斷開，延時t過程中S

控制端重新接通,延時t保持不變繼續延時。

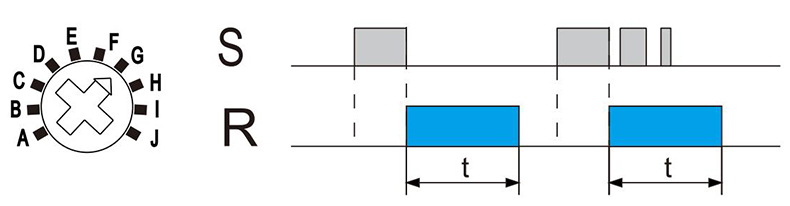

G:S下降沿觸發閉合,延時斷開

當繼電器Us處于通電狀態，當S控制

端斷開時，繼電器閉合，同時繼電器開始

延時，延時t后輸出觸點斷開，延時t過程

中S控制端重新接通斷開,延時t保持不變繼

續延時。

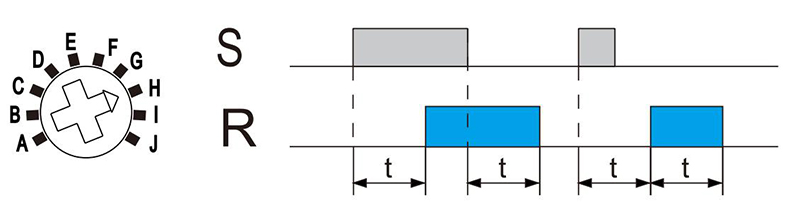

H:接通斷開延時

當繼電器Us處于通電狀態，當S控制端

接通時，繼電器開始延時，延時t后 輸出觸

點閉合，當S控制端斷開時，繼電器開始延

時，延時t后輸出觸點斷開。

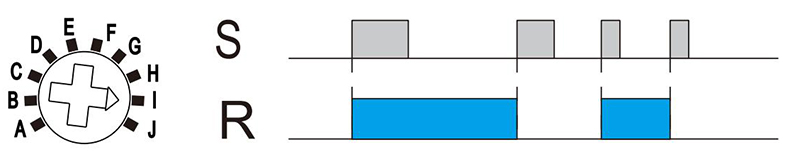

I:脈沖轉換

當繼電器Us處于通電狀態，當S控制端

接通時，繼電器輸出觸點狀態轉換。

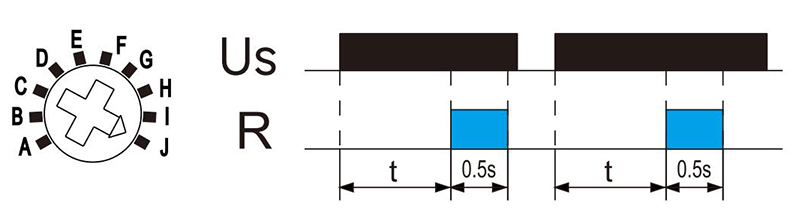

J:脈沖輸出

當繼電器Us得電后，繼電器開始延時,延

時時間t到后,繼電器輸出觸點閉合0.5s 后斷

開。
