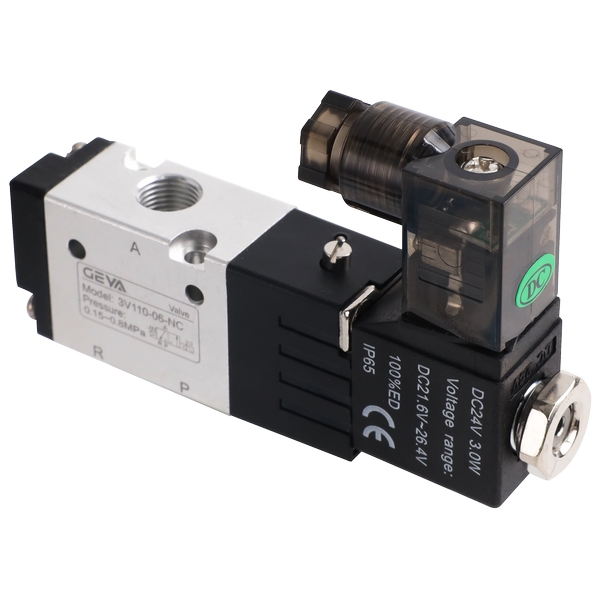

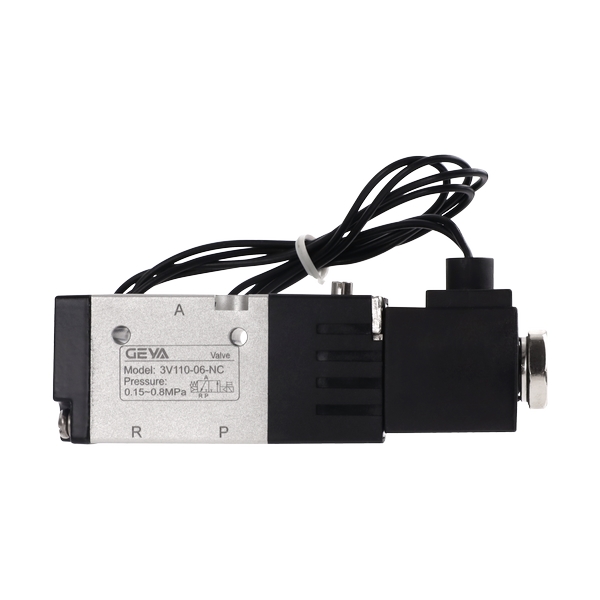

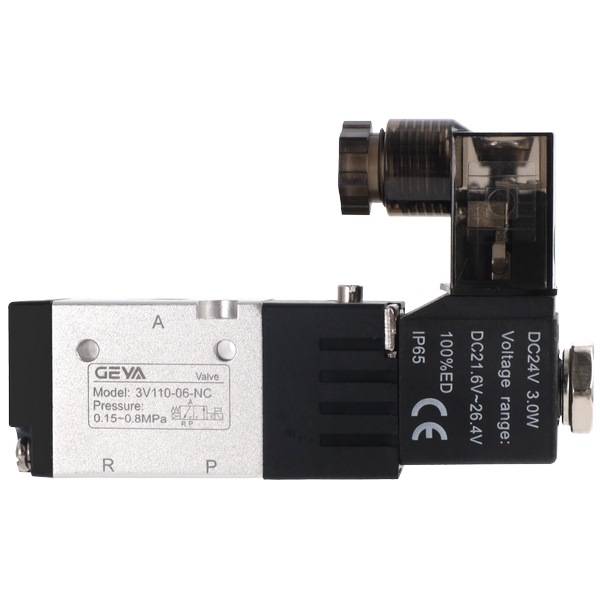

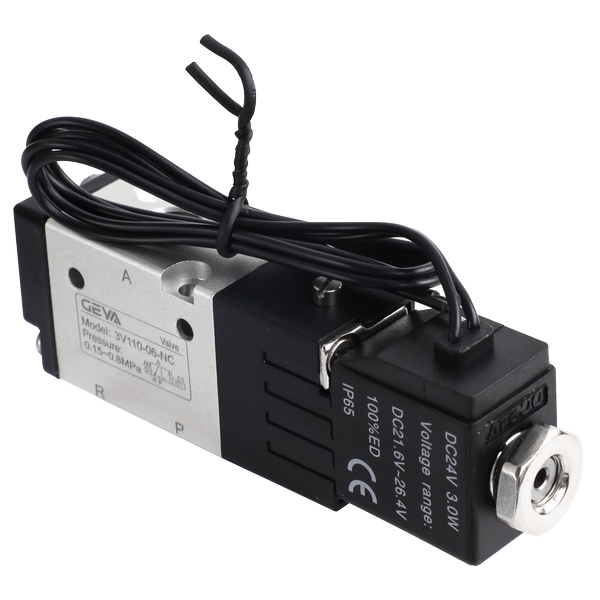

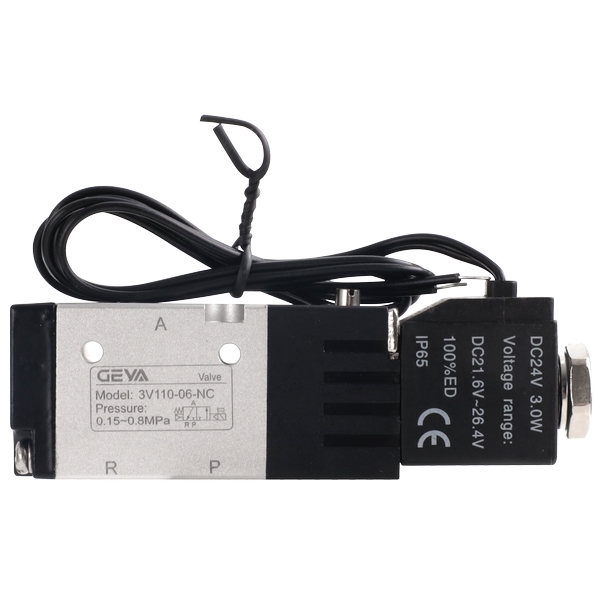

3V100系列電磁閥產品特點：
1、鈦合金材質閥體：從模具到材料加工，從零部件到成品組裝嚴格把控每一個細節，
精益求精只為呈現更加的產品。
2、采用足匝線圈：直徑8MM高品質銅線，支持長時間通電，方便拆卸。
3、高精度先導頭：高頻次的氣閥精度，適用各種場景，不易卡頓更靈敏支持每秒5次
高頻，鋁活塞設計不卡頓。
4、可搭配匯流排，對所連接的方向控制閥數進行任意組合或擴充。

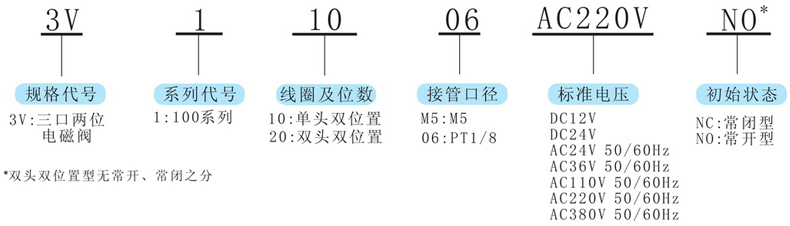

3V100系列電磁閥型號及含義：
3V100系列電磁閥技術參數：
| 項目/型號 | 3V110-M5 | 3V120-M5 | 3V110-06 | 3V120-06 |
| 工作介質 | 空氣(經40um濾網過濾) | |||
| 動作方式 | 內部先導頭 | |||
| 接管口徑 | 進氣=出氣=M5 | 進氣=出氣=PT1/8 | ||
| 位置數 | 三位兩通 | |||
| 工作溫度 | -5~60°C(23～140°F) | |||
| 有效截面積 | 5.5mm2(Cv=0.31) | 12mm2(Cv=0.67) | ||
| 潤滑 | 不需要 | |||
| 使用壓力 | 0.15~0.8Mpa(21~114Psi) | |||
| 耐壓力 | 1.2Mpa(170Psi) | |||
| 耗電量 | AC:2.5VA DC:2.5W | |||
| 保護等級 | IP65(DIN40050) | |||
| 接電形式 | 端子式、出線式 | |||
| 本體材質 | 鋁合金 | |||
| 動作頻率 | 5次/秒 | |||
| 耐熱等級 | B級 | |||
| 使用電壓范圍 | -15%～+10% | |||
| 勵磁時間 | 0.05秒以下 | |||
| *注：動作頻率為空載狀態 | ||||

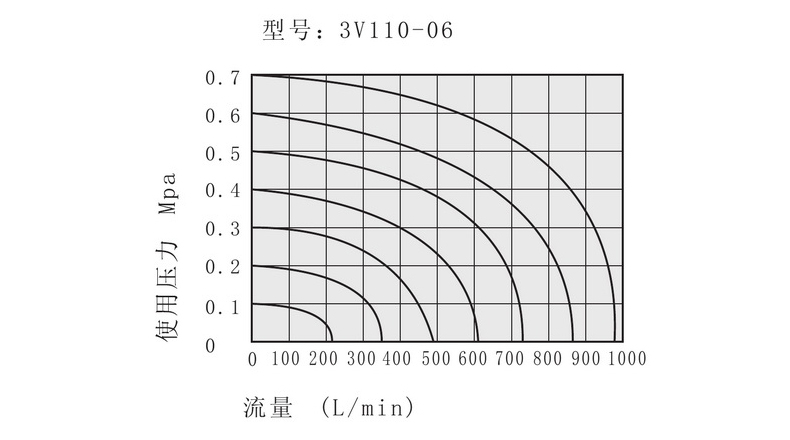

3V100系列電磁閥流量特性：

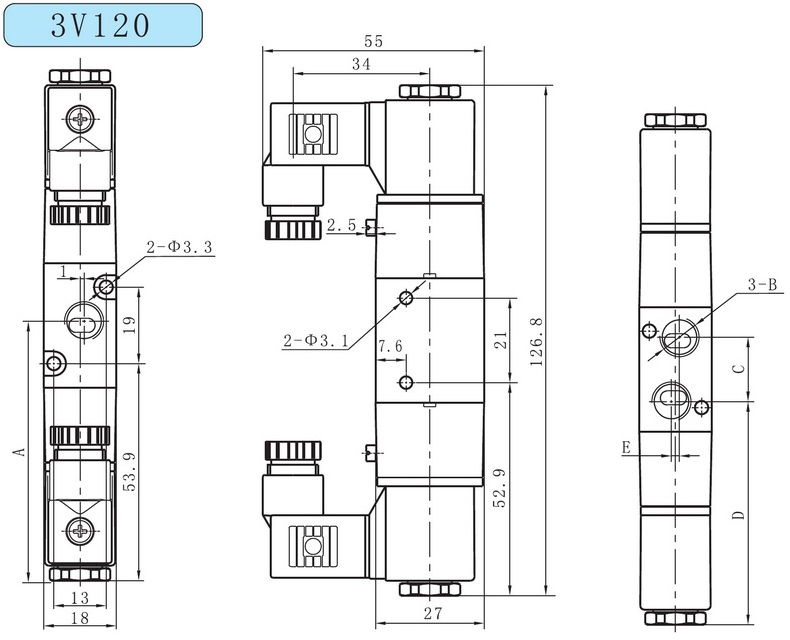

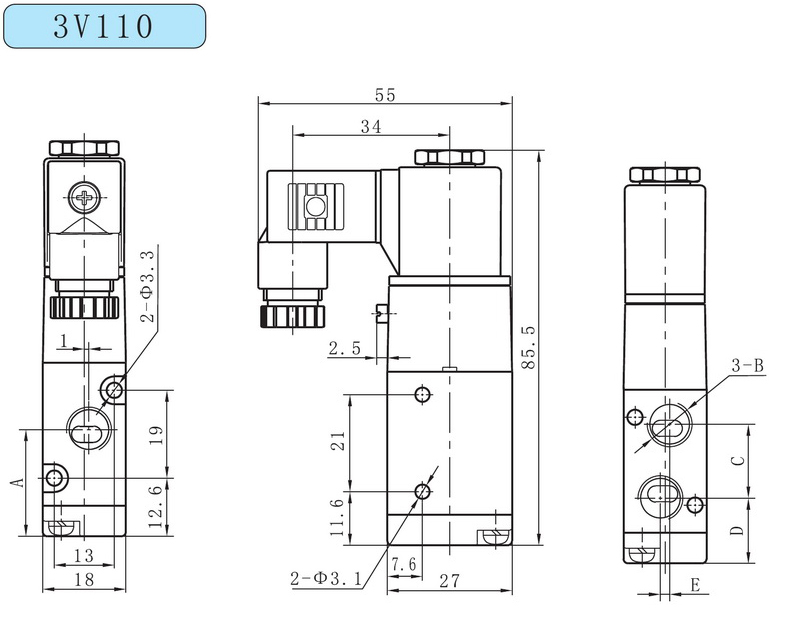

3V100系列電磁閥產品尺寸：
| 項目/符號 | 3V110-M5 | 3V110-06 |
| A | 22.1 | 23.1 |
| B | M5 | PT1/8 |
| C | 12.8 | 16 |
| D | 15.7 | 14.7 |
| E | 0 | 2 |
| 項目/符號 | 3V110-M5 | 3V110-06 |
| A | 22.1 | 23.1 |
| B | M5 | PT1/8 |
| C | 12.8 | 16 |
| D | 57 | 55.9 |
| E | 0 | 2 |

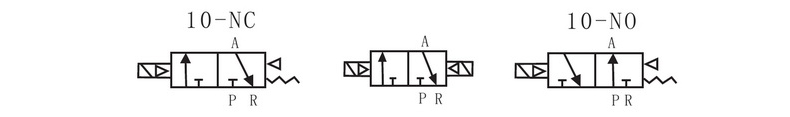

3V100系列電磁閥符號：
