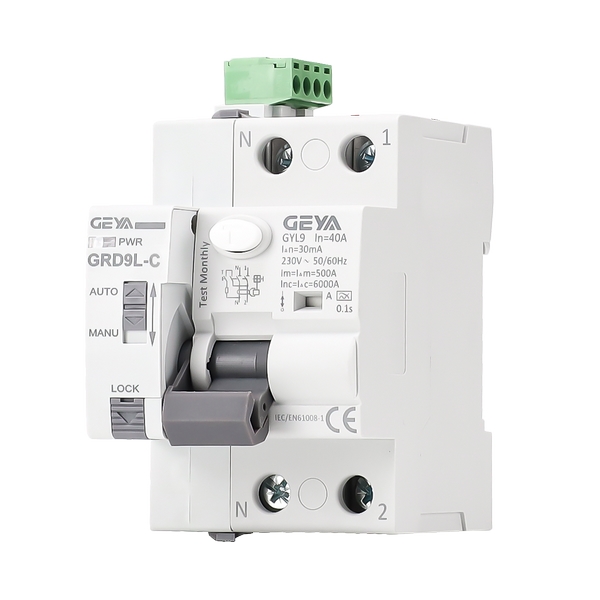

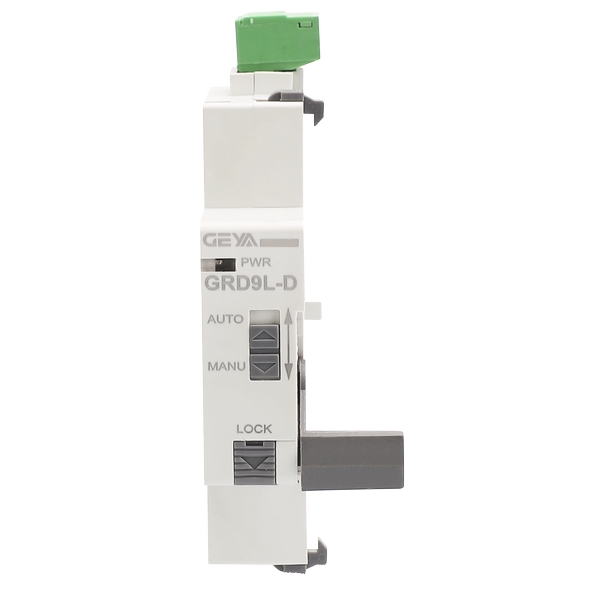

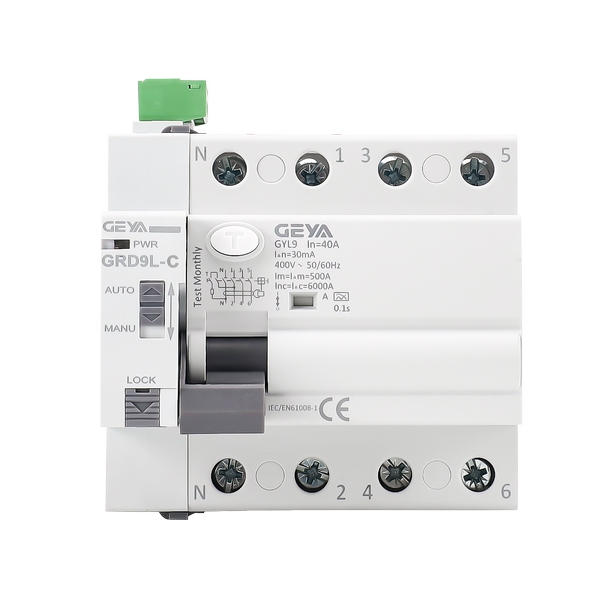

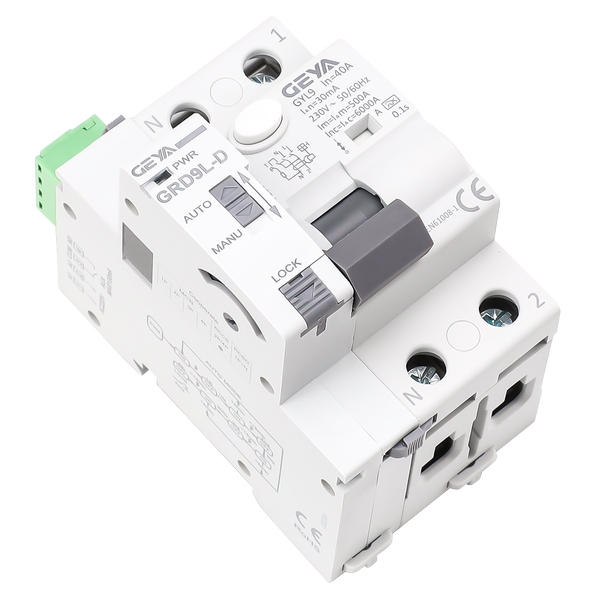

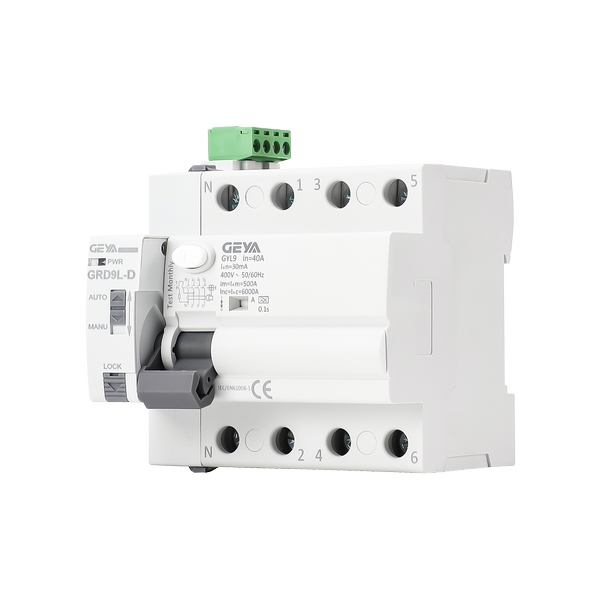

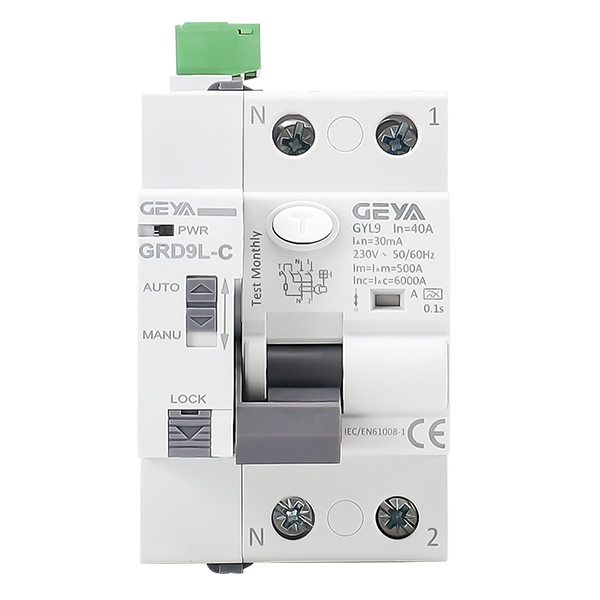

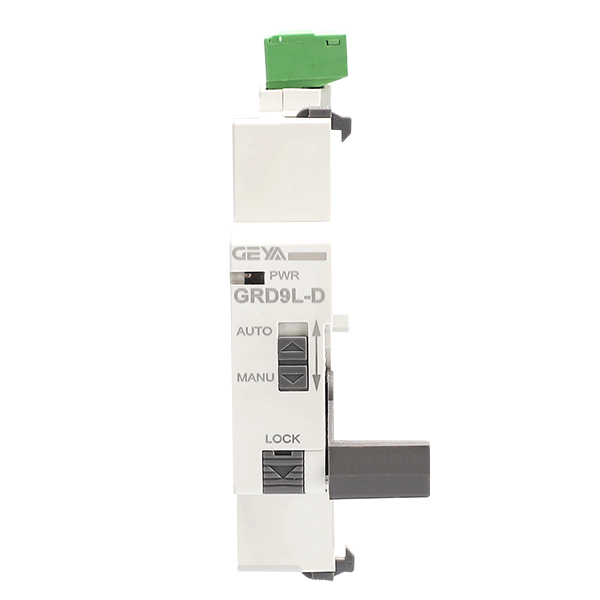

GRD9L-C/D型自動重合閘產品特點：
1、 可與斷路器/漏保開關匹配，遠程合閘和分斷斷路器/漏保開關。
2、通過開關量控制斷路器/漏保開關，D型具有自動重合功能。
3、帶手動/自動選擇開關。
4、具有機械/電子雙鎖功能。
5、可以更改手柄以匹配斷路器/漏保開關。
6、可以搭配其它配件。
7、工作狀態由LED指示。
8、 操作機構僅18mm寬度。
GRD9L-C/D型自動重合閘應用場合：
可廣泛應用于電網終端線路， 新能源電路管理，智能電子三聯，智能 家居，智慧工廠，新能源汽車充電樁
等。

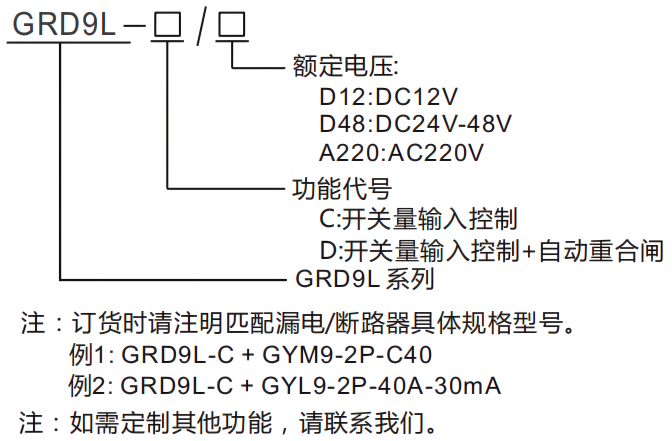

GRD9L-C/D型自動重合閘型號及含義：

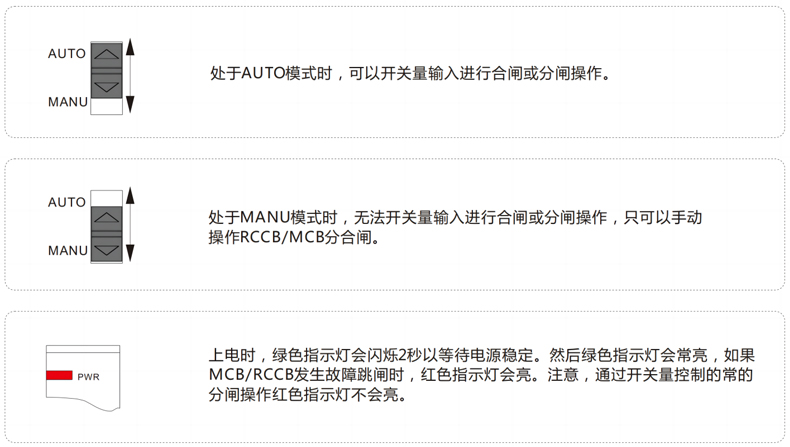

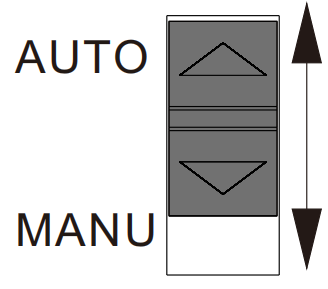

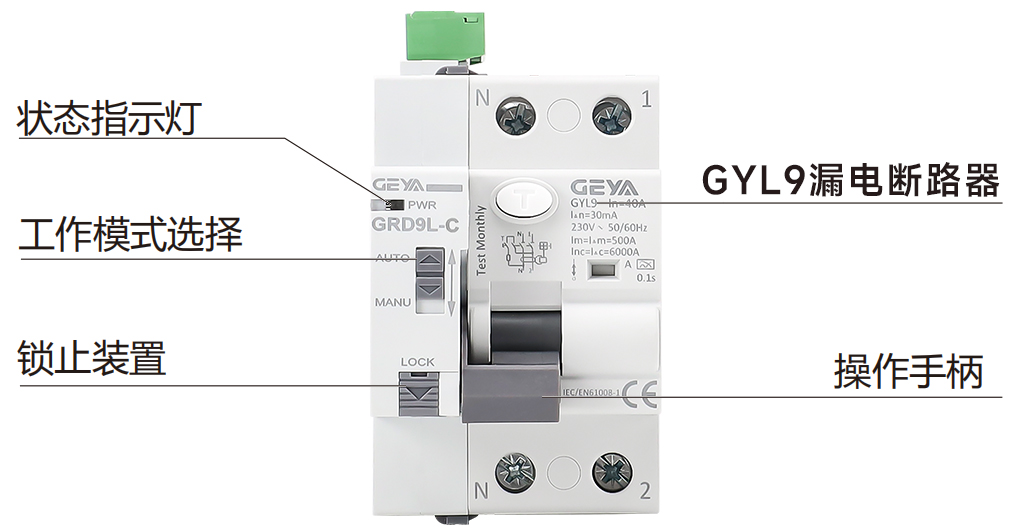

GRD9L-C/D型自動重合閘面板指示：
GRD9L-C/D型自動重合閘技術參數：
| GRD9L-C | GRD9L-D | |
| 控制方式 | 開關量輸入控制 | 開關量輸入控制+自動重合閘 |
| 電源端子 | A1-A2 | |
| 額定電源電壓 | DC12V,DC24V-48V | |
| 功耗 | DC max.1W(待機) max.20W (動作) | |
| 額定電源電壓 | -10%;+10% | |
| 電壓波動范圍 | AC220V(50-60Hz) | |
| 功耗 | AC max.1VA(待機)max.20VA (動作) | |
| 電壓波動范圍 | -10%;+10% | |
| 指示燈 | 紅綠雙色LED | |
| 動作時間 | ≤1s | |
| 自動重合閘次數 | 無 | 3次 |
| 自動重合閘時間 | 無 | 10秒-60秒-300秒； |
| 合閘次數清零 | 無 | 合閘成功后15分鐘內不在跳閘或手動清零 |
| 機械壽命 | 10000次 | |
| 電壽命 | 4000次 | |
| 工作環境溫度 | -20℃ to+55℃(-4F to 131F) | |
| 存儲和運輸環境溫度 | -35℃ to+75℃(-22F to 158F) | |
| 安裝方式 | 卡軌安裝EN/IEC 60715 | |
| 防護等級 | IP20 | |
| 安裝位置 | 任意 | |
| 過壓等級 | III. | |
| 污染等級 | 2 | |
| 接線能力 | 82×18×78mm | |
| 外形尺寸 | 1×2.5mm2or2×1.5mm22 | |
| 重量 | 80g | |
GRD9L-C/D型自動重合閘故障處理：
| 序號 | 故障描述 | 解決辦法 |
| 1 | 無法合閘或分閘 | 1、請確認電源電壓是否正常。 2、請確認工作模式是否設定在AUTO模式。 3、請確認電操機構和斷路器/漏電開關的安裝卡扣是否卡到位。 |
| 2 | 合閘后馬上跳閘 | 1、請檢查線路，確認斷路器/漏電開關下端是否有過載\短路\漏電故障。 2、斷路器是否損壞，滑扣。 |

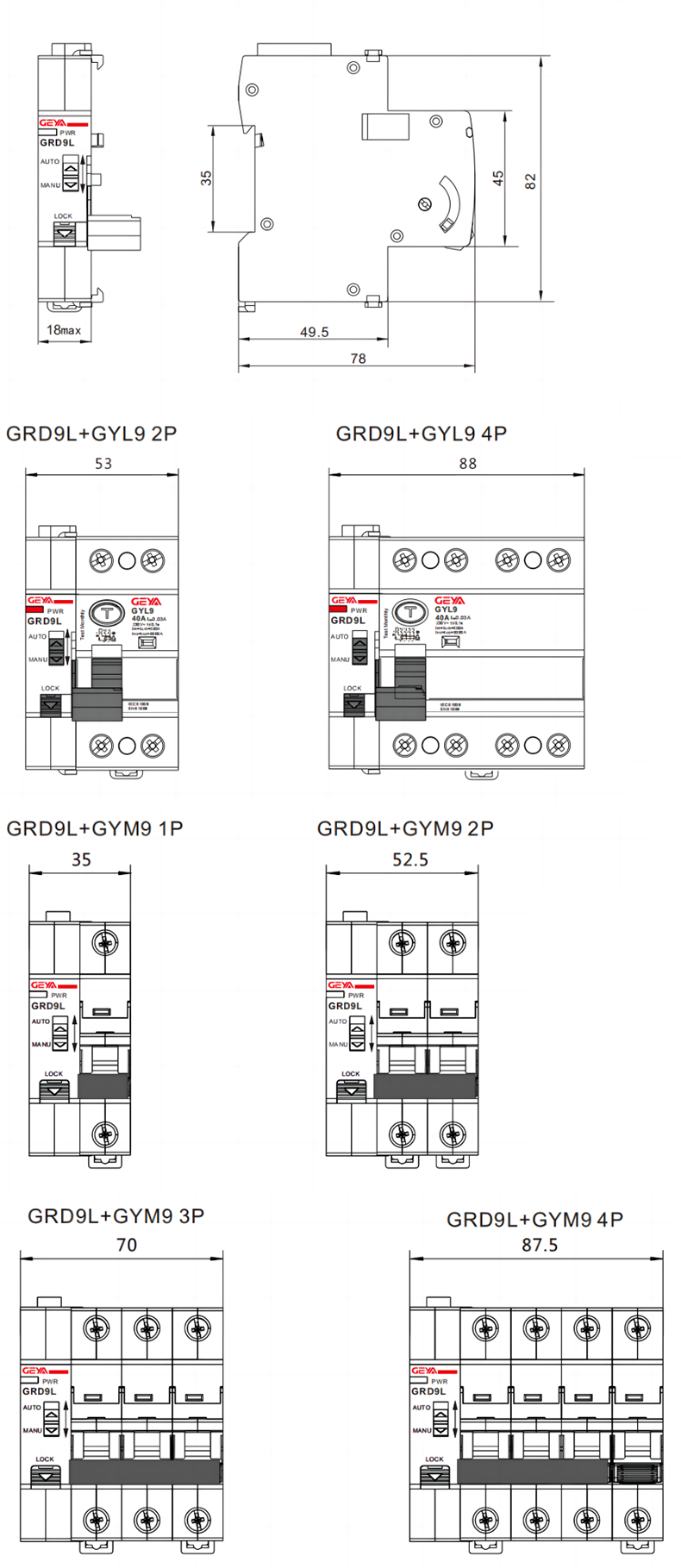

GRD9L-C/D型自動重合閘產品尺寸：

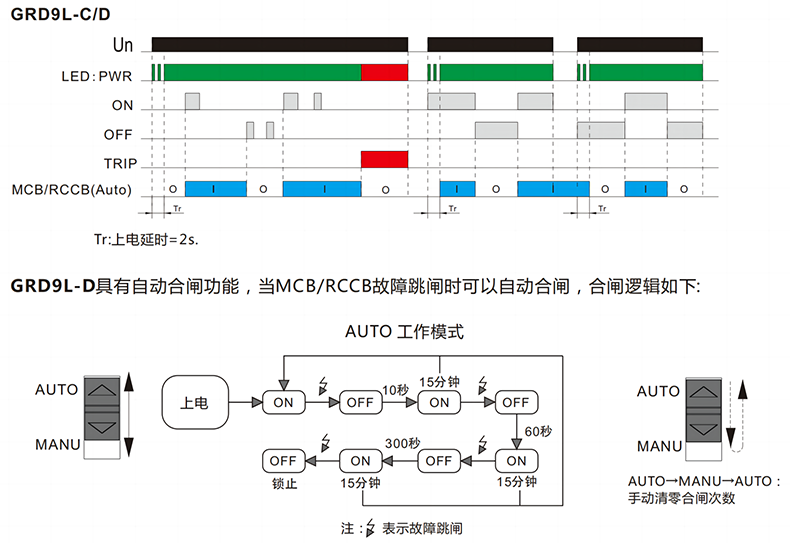

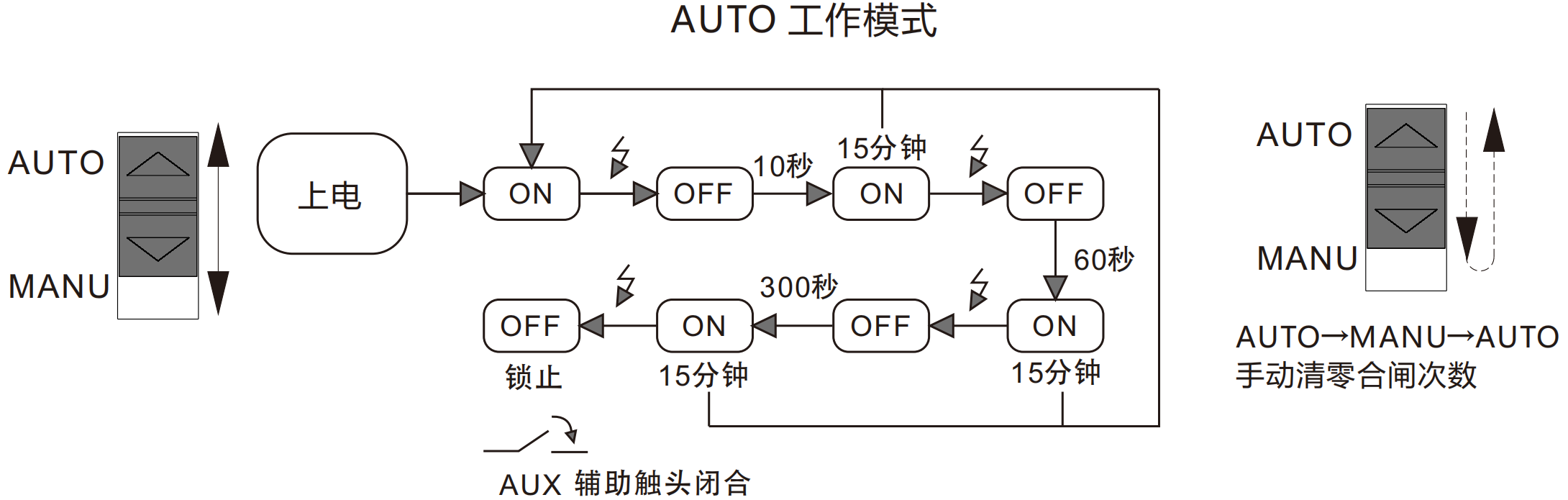

GRD9L-C/D型自動重合閘功能圖：

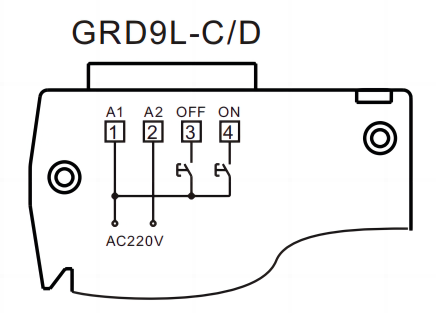

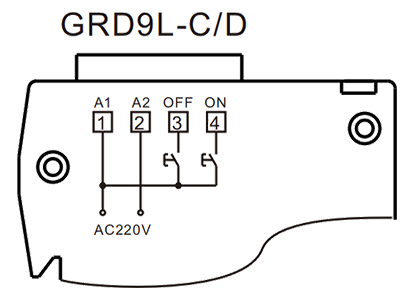

GRD9L-C/D型自動重合閘接線圖：

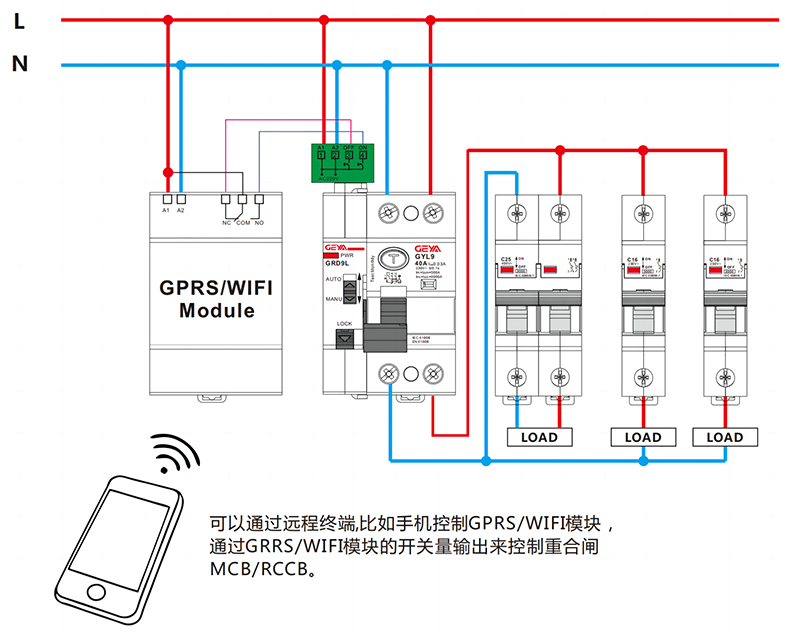

GRD9L-C/D型自動重合閘接線實例：

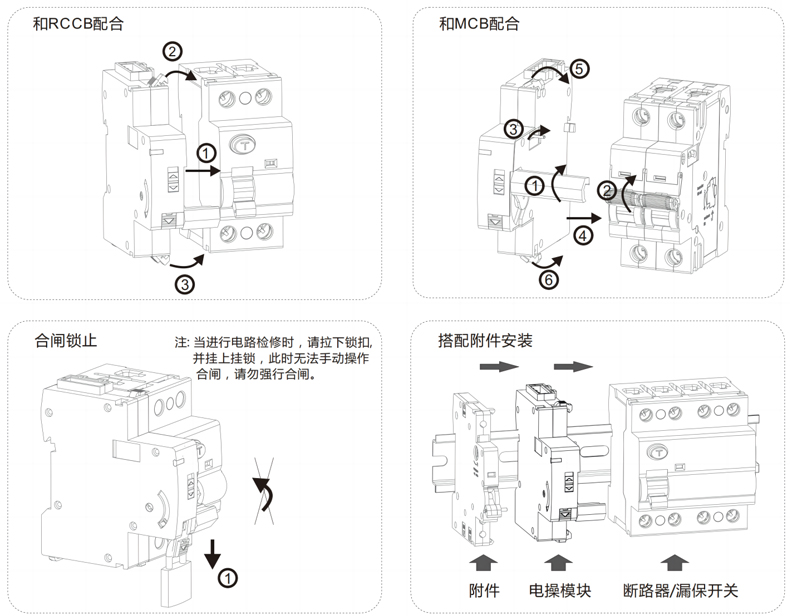

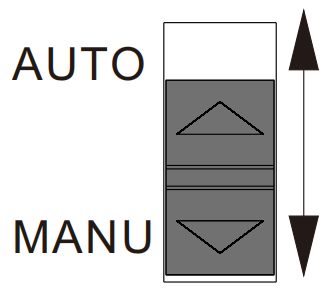

GRD9L-C/D型自動重合閘安裝說明：
GRD9L-C/D型自動重合閘輔助配件：
| 輔助觸點 | 可以 |
| 報警觸點 | 可以 |
| 分勵脫口器 | 可以 |
| 欠壓分勵脫口器 | 可以 |
