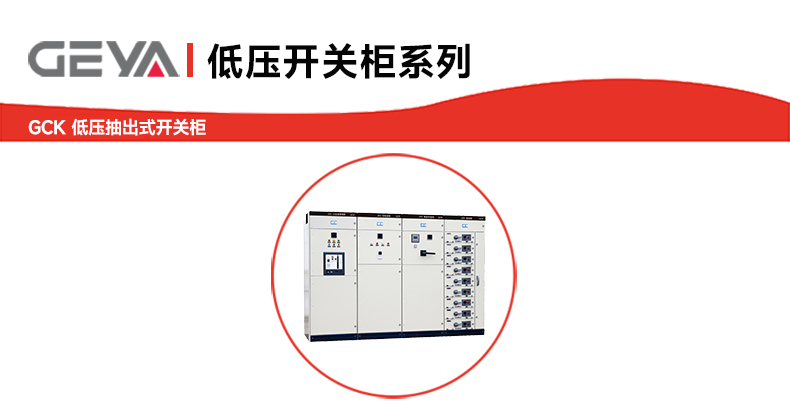

在要求高可靠性、高安全性的配電與電動機控制系統中，GCK低壓抽出式開關柜憑借

其成熟的設計、穩定的性能和便捷的維護特性，成為眾多工業與商業設施的理想選擇。

它能夠有效保障供電系統的連續性與穩定性，滿足現代化工程對配電設備的高標準要求

GCK 低壓抽出式開關柜產品優勢：

1、高可靠性： 通過嚴格的型式試驗，結構穩固，電氣性能穩定。

2、維護便捷： 采用抽出式設計，功能單元可輕松抽出，便于安裝、檢修和更換，大幅縮

短停電時間。

3、安全性強： 具備完善的防護措施和聯鎖機構，有效保障操作人員與設備安全。

4、配置靈活： 方案組合方便，可根據實際需求靈活配置主母線及分支母線參數，適應多

種應用場景。

GCK 低壓抽出式開關柜產品特點：

1、結構設計： 為全組裝式框架結構，布局合理，強度高。功能單元采用抽出式設計，互

換性好。

2、安全防護： 設有可靠的聯鎖機構，防止誤操作。外殼防護等級可達IP30或IP40，能有

效防止固體異物侵入。

3、技術性能： 主母線額定電流覆蓋范圍廣（1000A至5000A），短時耐受電流能力強（

達80kA/1s），滿足系統對動熱穩定的要求。

4、適用性強： 支持三相四線制與三相五線制，操作方式靈活，可實現就地、遠方及自動

控制

GCK 低壓抽出式開關柜產品應用：

GCK低壓抽出式開關柜是各類配電和電機控制中心的優選方案，典型應用包括：

1、工業配電： 為工廠、車間的動力和照明系統分配電能。

2、電動機控制中心（MCC）： 集中控制多臺電動機，廣泛應用于泵、風機、壓縮機等設

備。

3、基礎設施： 為發電廠、港口、大型樓宇的變電所提供低壓配電。

4、流程工業： 適用于石油、化工、冶金等對供電連續性要求高的行業。

GCK 低壓抽出式開關柜產品應用：

GCK低壓抽出式開關柜是各類配電和電機控制中心的優選方案，典型應用包括：

1、工業配電： 為工廠、車間的動力和照明系統分配電能。

2、電動機控制中心（MCC）： 集中控制多臺電動機，廣泛應用于泵、風機、壓縮機等設

備。

3、基礎設施： 為發電廠、港口、大型樓宇的變電所提供低壓配電。

4、流程工業： 適用于石油、化工、冶金等對供電連續性要求高的行業。

GCK 低壓抽出式開關柜工作條件：

為設備穩定運行，請?jiān)谝韵颅h(huán)境下使用：

環境溫度： -5℃ 至 +40℃，24小時平均溫度不高于+35℃。

環境濕度： 在溫度+40℃時不超過50%；在較低溫度（如+20℃）時允許較高濕度

（如90%）。

環境要求： 空氣清潔，無腐蝕性或爆炸性氣體，無導電塵埃。

安裝條件： 垂直安裝，傾斜度不大于5度，無劇烈震動與沖擊。

海拔高度： 不超過2000米。

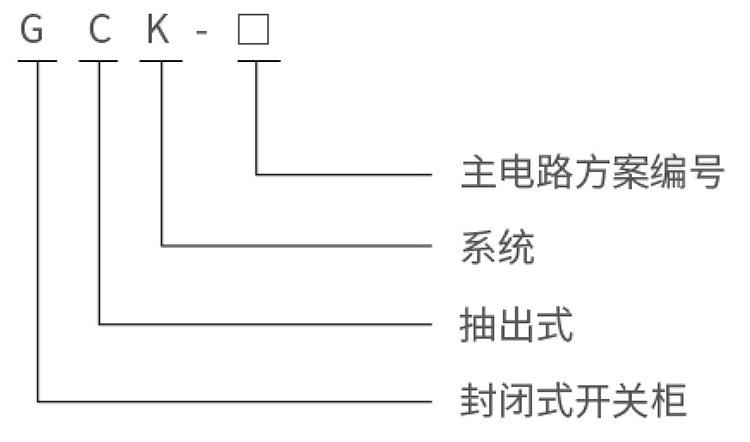

GCK 低壓抽出式開關柜型號說明：

GCK 低壓抽出式開關柜技術參數：

◇額定絕緣電壓660V/1000V

◇額定工作電壓400V/660V

◇輔助電路額定工作電壓：交流380V、220V,直流110V、220V

◇母線額定電流：1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A

◇母線額定短時耐受電流：50kA、80kA(有效值)1秒

◇母線額定峰值耐受電流：105kA/0.1s、140kA/0.1s、176kA/0.1s

◇分支母線額定電流：630A、1000A、1250A、1600A

◇分支母線額定短時耐受電流：30kA、50kA(有效值)1秒

◇分支母線額定峰值耐受電流：63kA、105kA/0.1s

◇外殼防護等級：IP30、IP40

◇母線設置：三相四線制、三相五線制

◇操作方式：就地、遠方、自動
