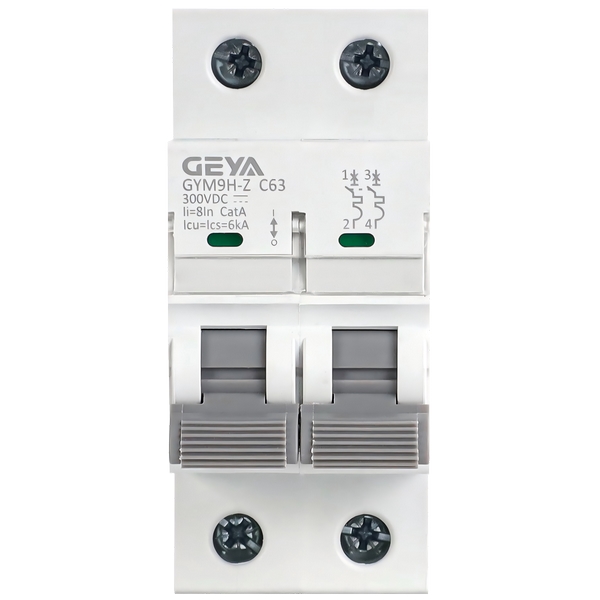

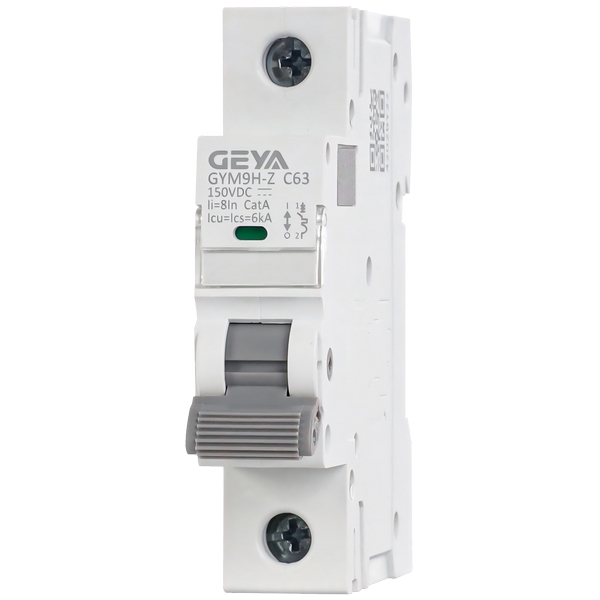

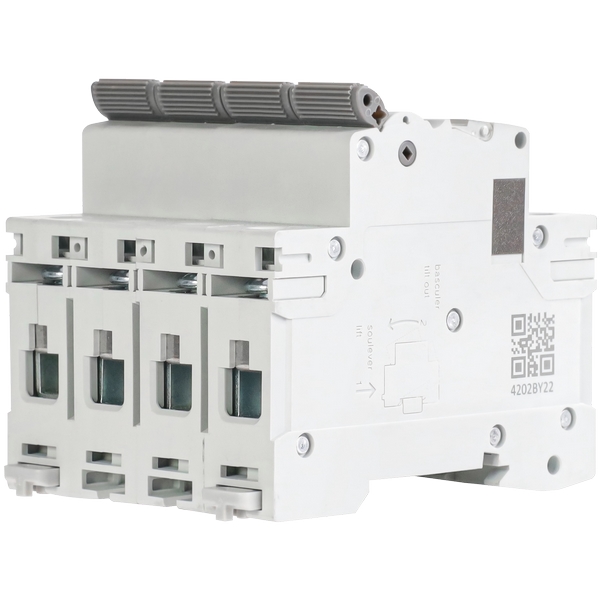

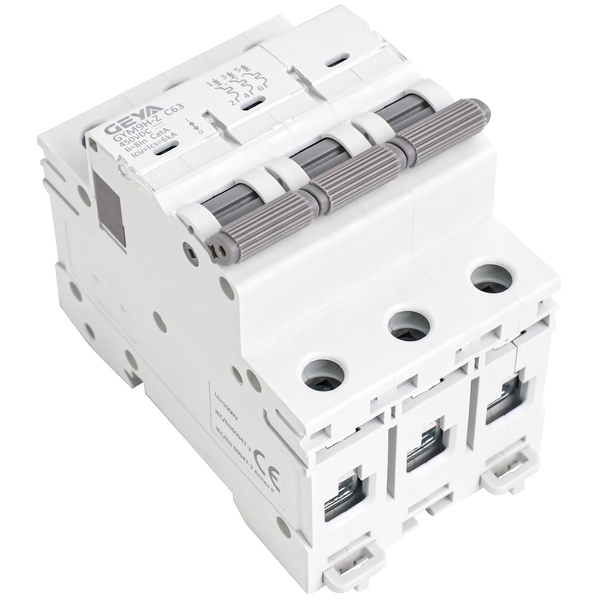

GYM9H-Z C63型小型斷路器專為線路的過載與短路保護設計，適用于正常條件下線

路的不頻繁通斷操作。其廣泛的應用場景、可靠的安全性能以及符合環保要求的材質，

使其成為多種電氣安裝場合的實用選擇。

GYM9H-Z C63型小型斷路器產品優勢：

1、安全可靠：提供過載和短路雙重保護，保障用電安全。

2、環保合規：產品符合RoHS 2.0環保指令要求。

3、安裝便捷：采用雙匯流排接線設計，支持透明標識與觸點位置指示，便于識別與維

護。

4、接線靈活：接線能力覆蓋0.5–25mm2導線，適應不同布線需求。

GYM9H-Z C63型小型斷路器產品特點：

1、結構設計：采用模塊化緊湊型設計，并配備雙匯流排接線系統，在有限空間內實現

可靠的電氣連接。

2、狀態可視性：集成透明標識窗與機械式觸點位置指示器，提供直觀、準確的分合閘

狀態確認。

3、觸點系統：銀合金觸點與優化滅弧結構相結合，旨在提升分析性能與電氣壽命。

4、操作機構：采用快速閉合與分?jǐn)鄼C(jī)構，操作手感清晰，動作響應可靠。

GYM9H-Z C63型小型斷路器產品應用：

本產品可廣泛用于：

1、工業廠房配電箱

2、商業建筑照明與動力回路

3、高層住宅戶內配電

4、各類居住與公共建筑的電氣終端保護

GYM9

型號說明

小型斷路器

MCB

GYM9H-Z C63型小型斷路器技術參數：

額定電流（In）：1、2、3、4、6、10、16、20、25、32、40、50、63A

額定電壓（Ue）：1P:230/400VAC、150VDC

                            2P:230/400VAC、300VDC

                            3P:230/400VAC、450VDC

                            4P:230/400VAC、600VDC

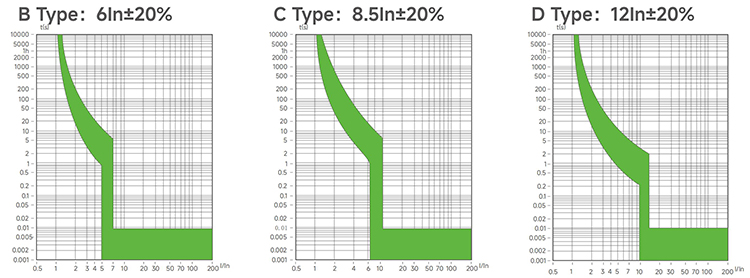

跳閘曲線：B:（6±20%）In、C:（8.5±20%）In、D:（12±20%）In

分?jǐn)嗄芰Γ?kA

額定絕緣電壓（Ui）：500V

額定沖擊耐受電壓（Uimp）：4KV

擰緊力矩：2.0N.m

防護等級：Ip20

Poles：1P、2P、3P、4P

機械壽命：20000次

電氣壽命：10000次

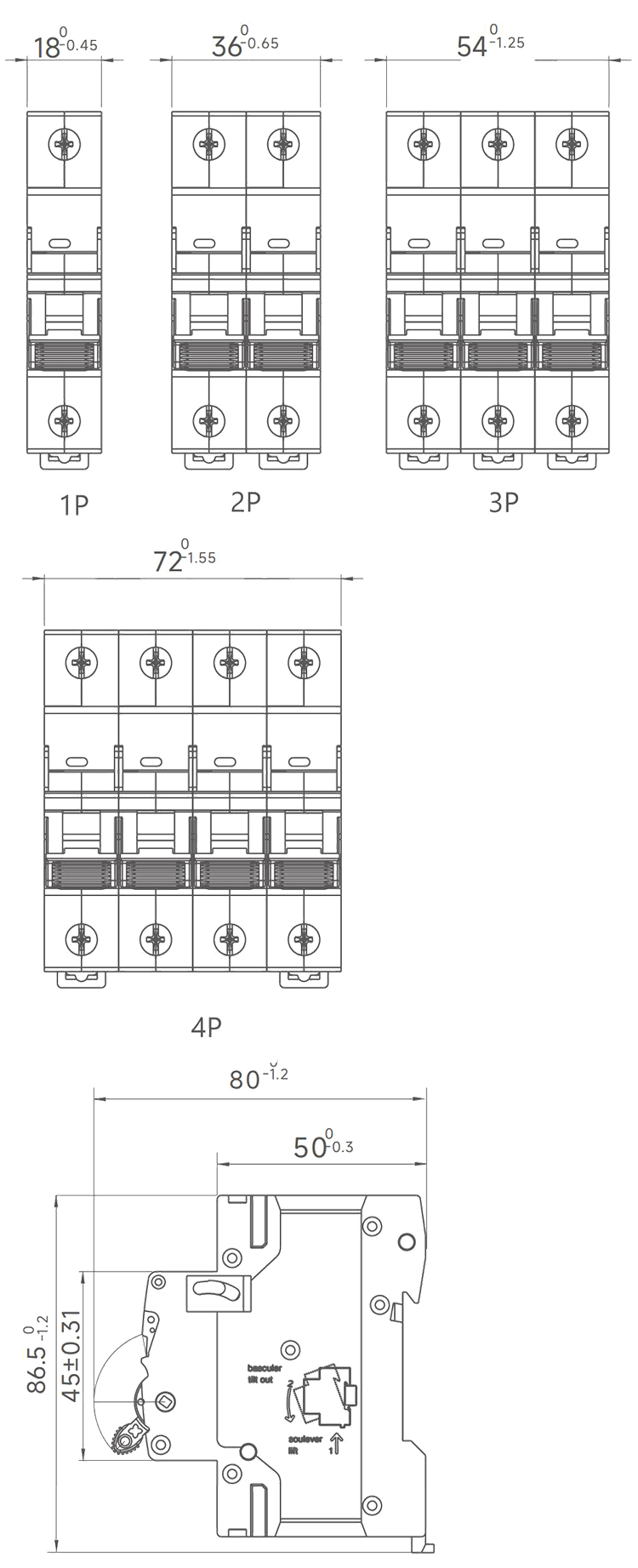

GYM9H-Z C63型小型斷路器產品尺寸：

GYM9H-Z C63型小型斷路器溫度補償：

當環境溫度不是30℃的基線溫度時，參考校正系數如下：

電流校正系數
