一、引言
在現代工業自動化領域以及眾多涉及氣動系統的應用場景中，氣動電磁閥扮演著至關重要的角色。作為一種利用電磁力來控制壓縮空氣流動方向、通斷的自動化基礎元件，氣動電磁閥廣泛應用于自動化生產線、工業機械設備、交通運輸、醫療設備等多個領域。它能夠精準地將電信號轉化為氣路的切換動作，從而實現對氣動執行元件（如氣缸、氣動馬達等）的精確控制，保障整個氣動系統穩定、高效地運行。深入了解氣動電磁閥的工作原理，對于正確選型、安裝、調試以及維護氣動系統具有重要意義。本文將結合原理圖，詳細剖析氣動電磁閥的工作機制與關鍵特性。 二、氣動電磁閥的基本結構
氣動電磁閥主要由電磁線圈、閥芯、閥體、彈簧以及若干氣路接口等部分組成 。電磁線圈是產生電磁力的核心部件，當通電時，會產生磁場，進而對閥芯施加作用力 。閥芯則是控制氣路通斷和流向的關鍵零件，在電磁力和彈簧力的作用下，在閥體內進行軸向移動 。閥體為整個裝置提供結構支撐，并構建出特定的氣路通道，壓縮空氣能夠按照預定路徑流動 。彈簧通常安裝在閥芯的一側，當電磁線圈斷電時，利用其彈性力使閥芯復位，恢復到初始的氣路狀態 。氣路接口是連接外部氣源、氣動執行元件以及排氣通道的關鍵部位，常見的接口類型有螺紋連接、快插式連接等，根據不同的應用需求和系統設計，接口數量和布局有所差異 。
三、氣動電磁閥的工作原理概述
氣動電磁閥的工作原理基于電磁感應定律和流體力學原理。其核心在于通過控制電磁線圈的通電與斷電，產生或消失電磁力，進而驅動閥芯在閥體內移動，實現氣路的通斷以及壓縮空氣流動方向的改變 。當電磁線圈通電時，電流通過線圈產生磁場，該磁場對閥芯產生吸引力，克服彈簧的彈力，使閥芯移動到新的位置，從而改變氣路的連通狀態，讓壓縮空氣按照新的路徑流動 。當電磁線圈斷電時，磁場消失，彈簧力使閥芯復位，氣路恢復到初始狀態 。這種通過電信號控制氣路的方式，實現了電氣系統與氣動系統之間的有效連接與精確控制 。
四、常見氣動電磁閥類型及原理圖詳解
4.1 兩位三通電磁閥
4.1.1 常閉型兩位三通電磁閥

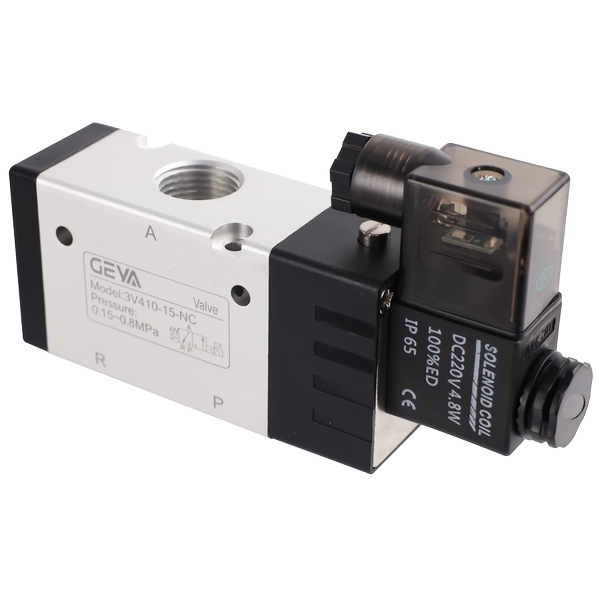

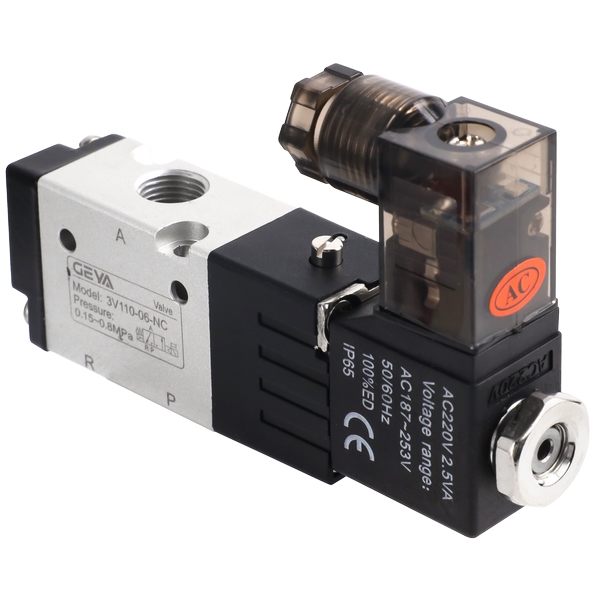

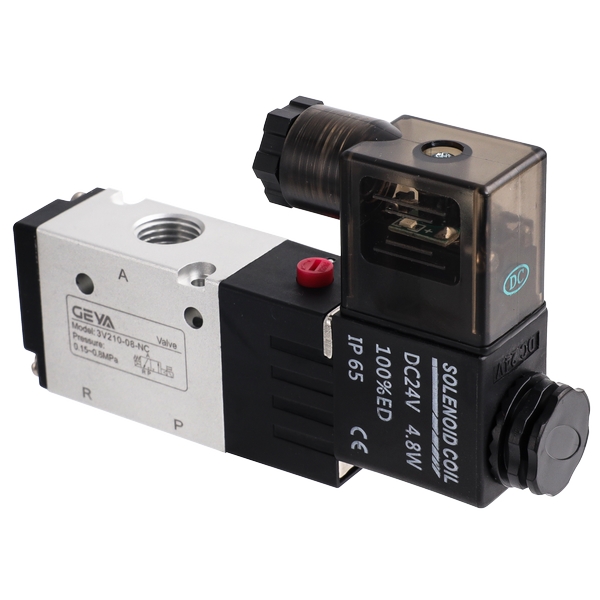

常閉型兩位三通電磁閥在初始狀態下，氣路處于斷開狀態 。其結構主要包含一個電磁線圈、閥芯、閥體，具有三個氣路接口，分別標記為 P（氣源進氣口）、A（通往氣動執行元件接口）、R（排氣口） 。當電磁線圈未通電時，閥芯在彈簧力的作用下，位于靠近氣源進氣口 P 的一端，此時 P 口與 A 口之間的氣路被閥芯阻斷，而 A 口與 R 口相通，氣動執行元件處于排氣狀態 。當電磁線圈通電后，產生的電磁力克服彈簧力，將閥芯向遠離 P 口的方向拉動，使得 P 口與 A 口連通，氣源的壓縮空氣通過 A 口流向氣動執行元件，而 R 口則被閥芯封閉，停止排氣 。一旦電磁線圈斷電，彈簧力再次占據主導，閥芯復位，P 口與 A 口斷開，A 口重新與 R 口相通，氣動執行元件內的氣體排出，恢復初始狀態 。這種電磁閥常用于需要在斷電時氣動執行元件處于安全狀態（如氣缸縮回）的應用場景，例如一些緊急制動裝置的氣路控制 。
4.1.2 常開型兩位三通電磁閥
常開型兩位三通電磁閥與常閉型相反，在初始狀態下，氣路處于連通狀態 。同樣具有三個氣路接口 P、A、R 。在電磁線圈未通電時，閥芯在彈簧作用下，使 P 口與 A 口保持連通，壓縮空氣持續流向氣動執行元件，而 A 口與 R 口之間的氣路被阻斷 。當電磁線圈通電后，產生的電磁力拉動閥芯，改變其位置，使得 P 口與 A 口斷開，同時 A 口與 R 口連通，氣動執行元件內的氣體通過 R 口排出 。電磁線圈斷電后，閥芯在彈簧力作用下復位，P 口與 A 口重新連通，恢復初始供氣狀態 。常開型兩位三通電磁閥適用于需要在斷電時維持氣動執行元件工作狀態（如氣缸伸出）的情況，比如某些連續運行設備的氣動驅動部分，在短暫停電時仍需保持當前動作狀態 。
4.2 兩位五通電磁閥
4.2.1 單電控兩位五通電磁閥

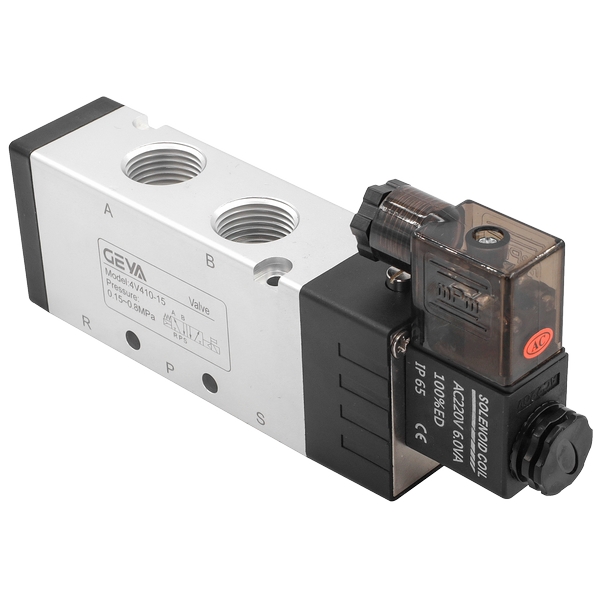

單電控兩位五通電磁閥具有一個電磁線圈，以及五個氣路接口，分別為 P（氣源進氣口）、A 和 B（通往雙作用氣缸的兩個工作腔接口）、R 和 S（兩個排氣口） 。在初始狀態下，電磁線圈未通電，閥芯在彈簧力作用下處于某一固定位置 。假設此時閥芯位置使得 P 口與 A 口連通，氣源的壓縮空氣通過 A 口進入氣缸的一側工作腔，推動活塞運動，而氣缸另一側工作腔的氣體則通過 B 口與 S 口排出 。當電磁線圈通電后，電磁力克服彈簧力，使閥芯移動到另一側位置，此時 P 口與 B 口連通，壓縮空氣進入氣缸另一側工作腔，推動活塞反向運動，而原來進氣側工作腔的氣體則通過 A 口與 R 口排出 。電磁線圈斷電后，彈簧力使閥芯復位，氣路恢復到初始狀態 。單電控兩位五通電磁閥常用于控制雙作用氣缸的往復運動，實現簡單的自動化動作控制，如自動化生產線中的物料搬運氣缸控制 。
4.2.2 雙電控兩位五通電磁閥
雙電控兩位五通電磁閥有兩個電磁線圈，同樣具備五個氣路接口 P、A、B、R、S 。其工作特點是具有記憶功能，即當一個電磁線圈通電使閥芯移動到某一位置后，即使該電磁線圈斷電，閥芯仍保持在當前位置，氣路狀態維持不變，直到另一個電磁線圈通電 。例如，當左側電磁線圈通電時，閥芯被吸引到左側，P 口與 B 口連通，壓縮空氣進入氣缸的 B 腔，推動活塞運動，A 腔氣體通過 A 口與 R 口排出 。此時即使左側電磁線圈斷電，閥芯仍在左側位置，氣路保持當前狀態 。當右側電磁線圈通電時，閥芯被吸引到右側，P 口與 A 口連通，壓縮空氣進入氣缸 A 腔，B 腔氣體通過 B 口與 S 口排出 。這種電磁閥在一些對氣缸位置保持有嚴格要求的系統中應用廣泛，如在自動化裝配設備中，氣缸需要在不同工位保持特定位置，雙電控兩位五通電磁閥能夠在電氣控制信號短暫中斷時，氣缸位置不發生改變，提高系統的穩定性和可靠性 。
4.3 先導式電磁閥
先導式電磁閥的工作原理相對復雜，但其能夠實現對較大流量和較高壓力的壓縮空氣進行控制 。它主要由先導閥和主閥兩部分組成 。先導閥實際上是一個小型的直動式電磁閥，用于控制主閥的開啟和關閉 。主閥則負責控制主氣路的通斷和流向 。當先導閥的電磁線圈通電時，先導閥動作，改變先導氣路的狀態 。例如，先導閥將壓縮空氣引入主閥閥芯的控制腔，利用氣壓差推動主閥閥芯移動，從而實現主氣路的通斷或流向改變 。當電磁線圈斷電時，先導閥復位，主閥閥芯在彈簧力或氣壓差的作用下也恢復到初始位置 。先導式電磁閥適用于大型氣動系統或對響應速度要求較高的場合，因為其能夠通過較小的電磁力控制較大的氣流量，具有節能、響應迅速等優點 。例如在大型工業壓縮機的進氣控制、高壓氣動閥門的驅動等方面應用廣泛 。
五、氣動電磁閥工作過程中的關鍵參數與特性
5.1 響應時間
響應時間是指從電磁線圈通電或斷電信號發出，到電磁閥閥芯完成動作并實現氣路切換的時間間隔 。響應時間越短，電磁閥對控制信號的反應就越迅速，系統的控制精度和運行效率就越高 。一般來說，直動式電磁閥的響應時間較短，通常在幾毫秒到幾十毫秒之間，適用于對響應速度要求的快速動作控制場景，如高速自動化生產線中的物料分揀氣缸控制 。而先導式電磁閥由于涉及先導氣路的建立和主閥閥芯的動作，響應時間相對較長，一般在幾十毫秒到幾百毫秒之間，但在一些對流量和壓力控制有較高要求的大型系統中，其響應速度仍能滿足實際需求 。
5.2 工作壓力范圍
工作壓力范圍是指氣動電磁閥能夠正常工作的壓縮空氣壓力區間 。每個型號的電磁閥都有其特定的工作壓力范圍，該范圍由電磁閥的結構設計、材料強度以及密封性能等因素決定 。在選擇氣動電磁閥時，必須系統的實際工作壓力在電磁閥的工作壓力范圍內 。如果系統壓力過低，可能導致電磁閥閥芯無法正常動作，氣路切換不穩定；如果系統壓力過高，超過電磁閥的耐壓限，可能會造成閥體破裂、密封件損壞等故障，影響系統安全運行 。例如，一些小型氣動設備中使用的電磁閥，工作壓力范圍可能在 0.1 - 0.8MPa 之間，而在工業高壓氣動系統中，可能需要使用工作壓力范圍在 1 - 10MPa 甚至更高的電磁閥 。
5.3 流量特性
流量特性反映了氣動電磁閥在不同開度下通過的壓縮空氣流量大小 。它與電磁閥的內部結構、閥芯形狀以及氣路通道尺寸等密切相關 。流量特性曲線通常用于描述電磁閥的流量與閥兩端壓力差之間的關系 。對于一些需要精確控制壓縮空氣流量的應用場景，如在氣動比例控制系統中，要求電磁閥具有良好的線性流量特性，即流量與控制信號（如電磁線圈的電流或電壓）之間呈線性關系，這樣才能實現對執行元件運動速度、力等參數的精確控制 。而在一些只需要簡單通斷控制的場合，對流量特性的要求相對較低，但也需要電磁閥在全開狀態下能夠提供足夠的流量，以滿足氣動執行元件的工作需求 。
六、氣動電磁閥的應用案例
6.1 工業自動化生產線
在汽車制造的自動化裝配線上，氣動電磁閥廣泛應用于各種氣動工具和設備的控制 。例如，在車門安裝工位，通過雙電控兩位五通電磁閥控制氣缸的往復運動，實現車門的精準抓取、搬運和安裝 。電磁閥的快速響應特性了裝配動作的高效性，其穩定的工作性能保證了在長時間、高頻率的工作環境下，車門裝配的準確性和一致性 。在電子元件的插件生產線上，常閉型兩位三通電磁閥用于控制氣動吸嘴的工作 。當電磁線圈通電時，氣源接通，吸嘴吸取電子元件并將其放置在電路板上；斷電時，吸嘴排氣，釋放元件 。通過對電磁閥的精確控制，實現了電子元件的快速、準確插件操作，提高了生產效率和產品質量 。
6.2 氣動控制系統在交通運輸中的應用
在飛機的剎車系統中，先導式電磁閥發揮著關鍵作用 。當飛行員踩下剎車踏板時，電信號觸發先導式電磁閥動作，控制高壓氣源進入剎車氣缸，推動剎車片與剎車盤摩擦，實現飛機的制動 。由于飛機剎車系統對可靠性和響應速度要求，先導式電磁閥能夠在高壓力、大流量的工況下穩定工作，快速響應控制信號，飛機在著陸和滑行過程中的安全制動 。在一些大型船舶的氣動舵機系統中，兩位五通電磁閥用于控制舵機氣缸的動作，從而實現船舶航向的調整 。電磁閥的穩定性能保證在惡劣的海洋環境下，船舶能夠準確、靈活地轉向，保障航行安全 。
6.3 醫療設備中的氣動控制
在醫療呼吸機中，氣動電磁閥用于控制氣體的流量和壓力，以滿足患者不同的呼吸需求 。通過精確控制電磁線圈的通電時間和電流大小，調節電磁閥的開度，實現對輸送給患者的氧氣和空氣混合氣體的流量和壓力進行精準調節，為患者提供舒適、安全的呼吸支持 。在牙科綜合治療臺上，氣動電磁閥控制著牙科手機的啟停和轉速調節 。當醫生操作時，通過控制電磁閥的通斷，將壓縮空氣輸送到牙科手機，驅動其高速旋轉進行牙齒治療；同時，還可以通過調節電磁閥的流量特性，控制牙科手機的轉速，以適應不同的治療需求 。
七、總結
氣動電磁閥作為氣動系統中的關鍵控制元件，通過巧妙的電磁與機械結構設計，實現了電信號對氣路的精確控制 。從基本的兩位三通、兩位五通電磁閥，到具有功能的先導式電磁閥，不同類型的電磁閥在各自的應用領域發揮著重要作用 。了解其工作原理、結構特點、關鍵參數以及應用案例，有助于工程技術人員在設計、選型、安裝和維護氣動系統時，做出正確的決策，氣動系統高效、穩定、安全地運行 。隨著工業自動化技術的不斷發展，氣動電磁閥的性能也在不斷提升，未來將朝著更小體積、更高流量、更快響應速度以及更智能化控制的方向發展，為更多領域的氣動應用提供更的解決方案 。
