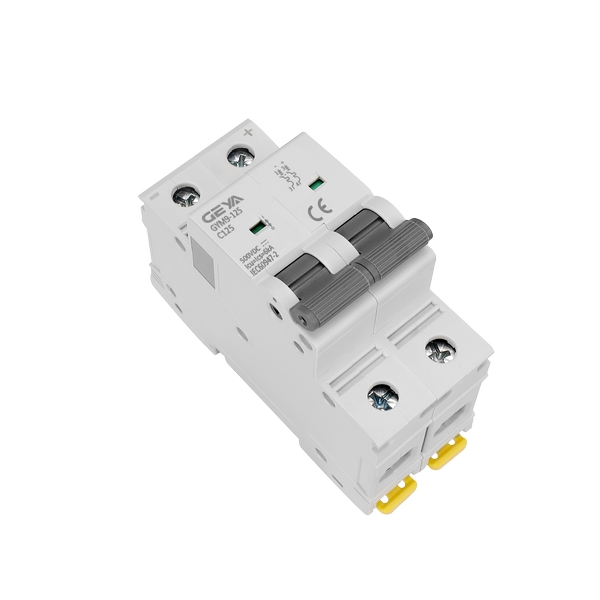

GYM9-125DC系列直流小型斷路器產品特點：
1、由外殼、操作機構、熱脫扣器、電磁釋放接觸系統、滅弧系統等的設計結構。
2、具有過載和短路電路保護功能。
3、強大的永磁電弧滅火系統，使產品短路容量達到6KA。
4、35mm標準導軌安裝。
5、可使窗口設計，使產品狀態一目了然，避免誤操作。
6、加寬手柄設計，使產品操作更加簡便。
7、防裂卡扣設計，增強產品耐用性，延長產品壽命。
8、阻燃外殼設計，使產品安全性大大提升。
GYM9-125DC系列直流小型斷路器應用場合：
可廣泛應用于電力、郵電、交流、工礦等領域企業和其他行業。
GYM9-125DC系列直流小型斷路器工作條件及工作環境：
1、環境空氣溫度不應超過+40℃，低不應超過-5℃，平均值不應超過+35℃。
2、安裝地點的海拔高度不應超過2000米。
3、當環境溫度時，大氣的相對濕度不超過50%，溫度為+40°C，在較低的溫度下可以具有較高的相對
濕度。
4、每月潮濕月份的平均相對濕度為90%，月平均相對濕度這個月的濕度是90%。考慮到平均低溫
度為+25°C由于溫度變化而在產品表面凝結。
5、污染等級為2級。
6、安裝類別為二級和三級。
7、使用TH35-7.5鋼制安裝導軌進行安裝。
8、安裝表面和垂直表面的傾斜度不應超過5°。
9、用螺釘壓縮導線。

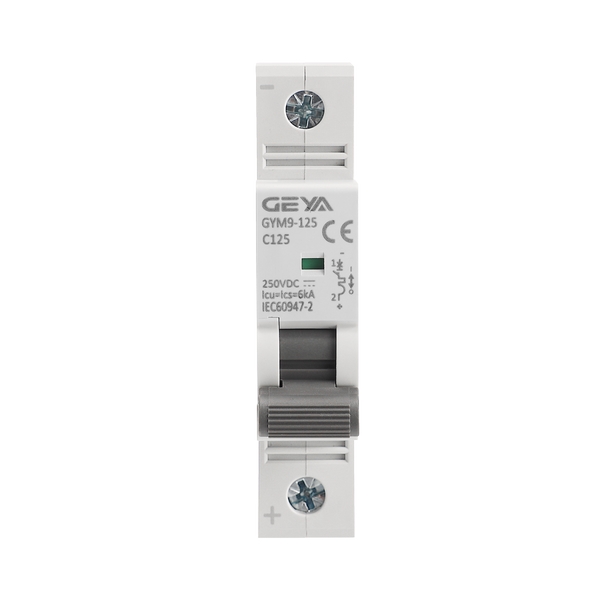

GYM9-125DC系列直流小型斷路器面板指示：

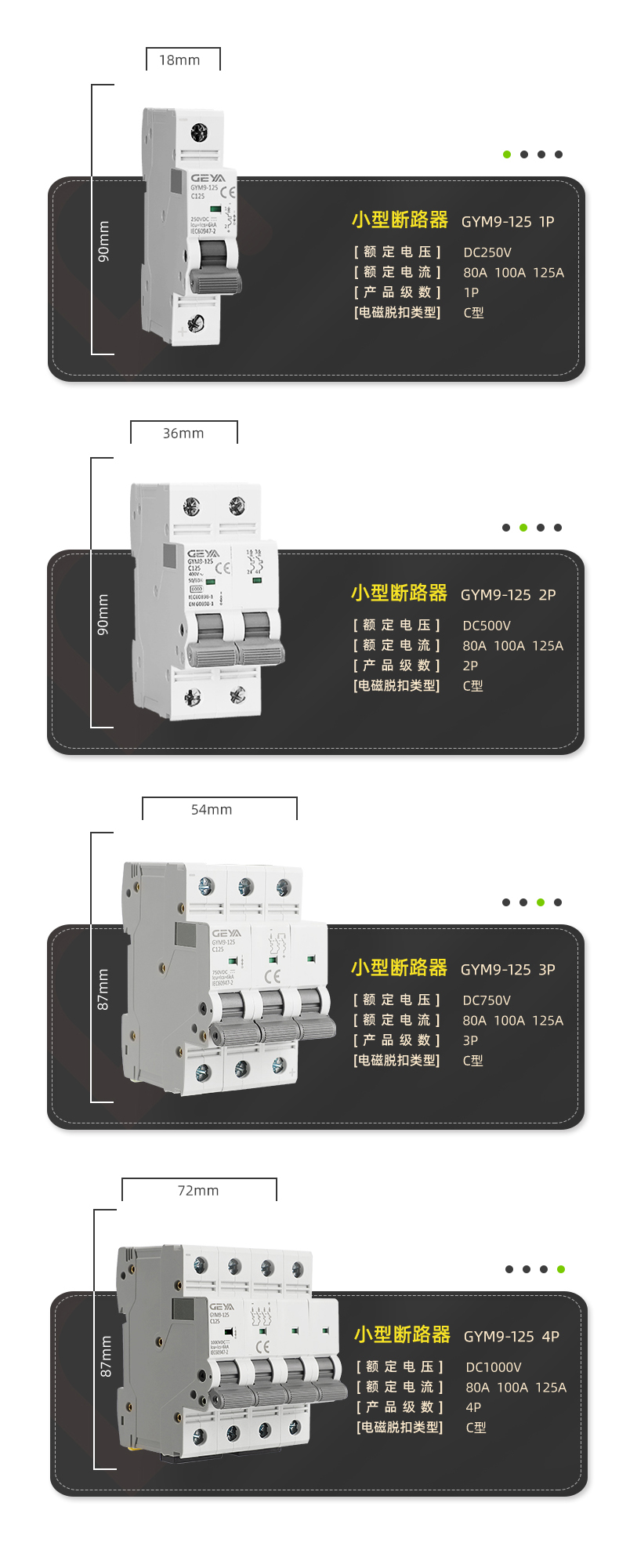

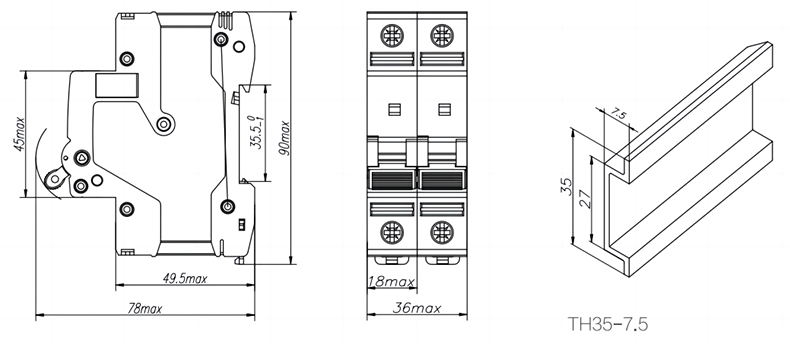

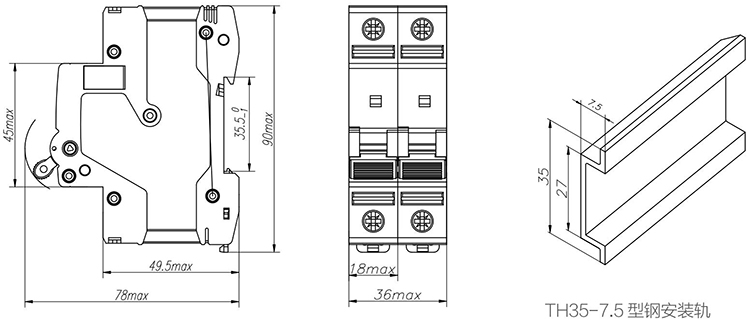

GYM9-125DC系列直流小型斷路器產品尺寸：

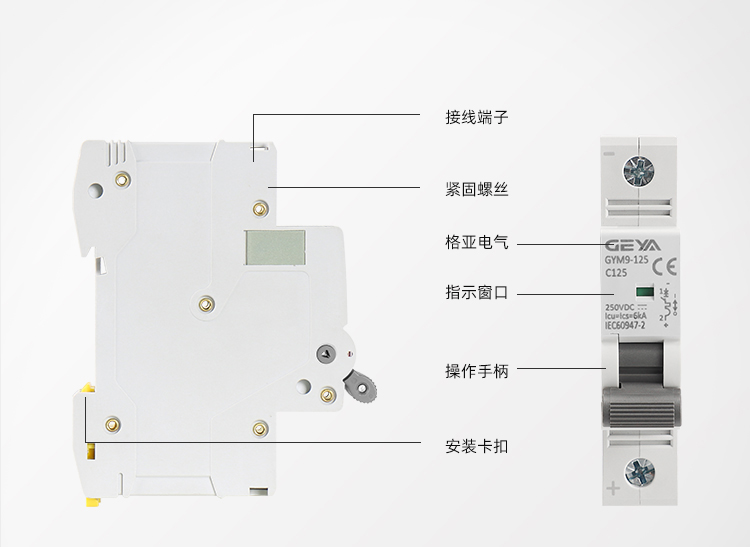

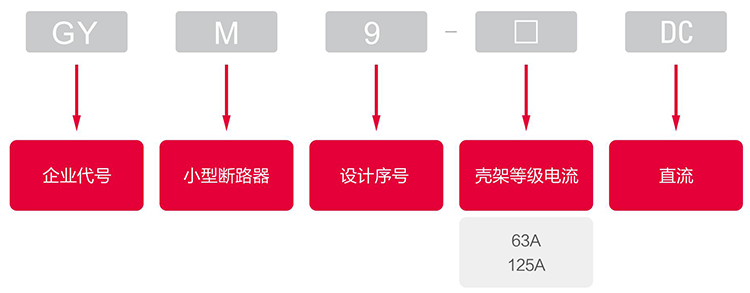

GYM9-125DC系列直流小型斷路器產品解析：

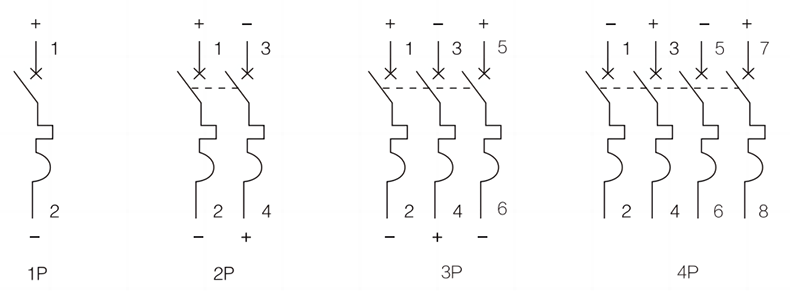

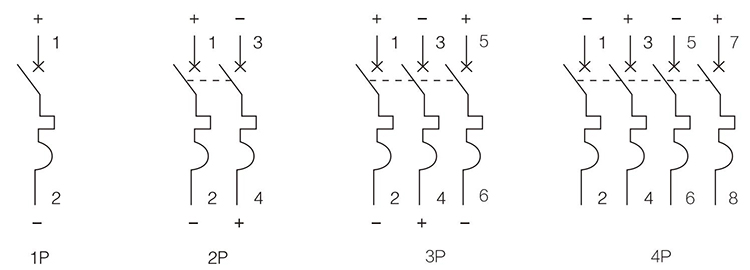

GYM9-125DC系列直流小型斷路器接線圖：
GYM9-125DC系列直流小型斷路器選型參數：
額定電流 等級 | 數 | 額定電壓 | 額定電流 | 額定分?jǐn)嚯娏?/td> | 電路容量 時間常數 （毫秒） | 瞬間跳閘電流 |
| 63 | 1 | DC250V | 1,2,3,4,6,10 16,20,25,32 40,50,63 | 10000 | 10 | 8In-12In |
| 2、3 | DC500V | |||||
| 4 | DC1000V | |||||
| 125 | 1 | DC250V | 80, 100 125 | 10000 | 10 | 8In-12In |
| 2、3 | DC500V | |||||
| 4 | DC1000V |
GYM9-125DC系列直流小型斷路器標準時間電流：
| 測試 | 直流實驗電流 | 開始狀態 | 跳閘或不跳閘 時限 | 預期 結果 | 備注 |
| a | 1.05In | 冷態 | t≥1h(In≤63A) t≥2h(In>63A) | 沒有脫扣 裝置 | |
| b | 1.3In | 立即 測試后 | t<2h(In>63A) t<1h(In≤63A) | 脫扣 裝置 | 電流穩步上升至 5S內的規定值 |
| C | 8In | 冷態 | t≥0.2s | 沒有脫扣 裝置 | 關閉輔助開關 接通電源 |
| 12In | t<0.2s | 脫扣 裝置 |
GYM9-125DC系列直流小型斷路器接線演示：
