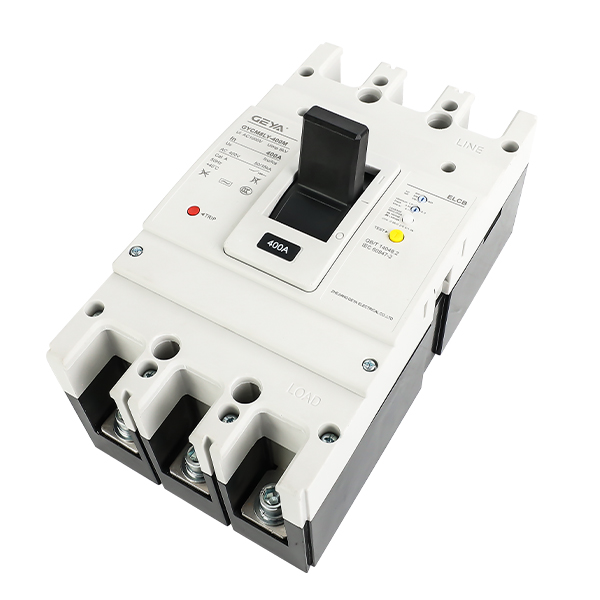

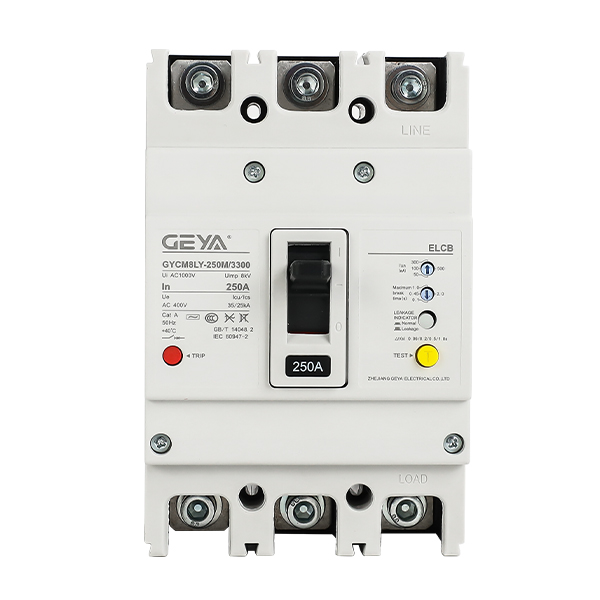

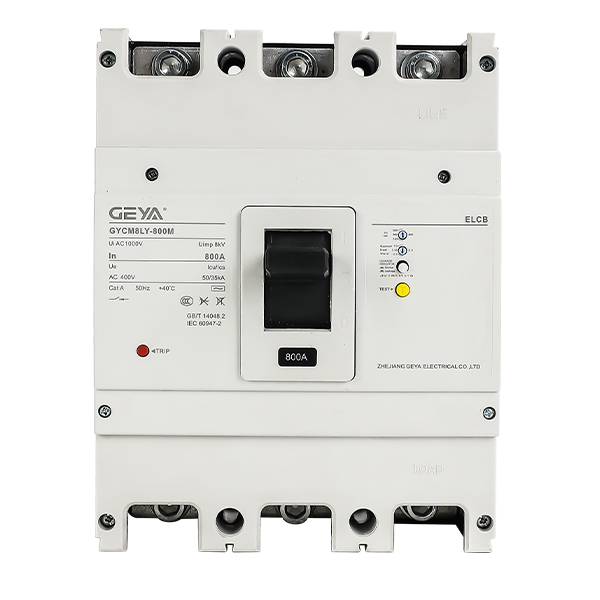

GYCM8LY系列塑殼斷路器產品概述：

GYCM8LY系列塑殼斷路器絕緣電壓高達1000V，適用于AC50Hz、額定工作電壓690V、額定工

作電流10A至800A的配電系統，用于分配電能。保護電路和電力設備免受過載、短路、欠壓等，也

可用于電機的不頻繁啟動，保護其免受過載、短接或欠壓。

GYCM8LY系列塑殼斷路器型號及含義：

GYCM8LY系列塑殼斷路器產品特性：

1、限流能力

限流是指回路中短路電流增加的限，在STM6保護的回路中。短路電流的峰值和電路中的I2t能

量將遠小于預期值。

U形靜觸頭

的U形靜觸頭可以實現預斷技術：所謂預斷技術是指當短路電流流過觸頭系統時，U形靜觸

點和動觸點產生的電力是互斥的。短路電流越大，電動勢的排斥力就越大，它與短路電流同時產生。

在跳閘動作發生之前，電動力斥力可以使靜態和移動觸點分離，通過增加電弧來增加它們之間的等效

電阻，達到抑制短路電流增加的目的。

2、模塊化配件

(1)、附件：對于同一框架的斷路器，無論分?jǐn)嗄芰皖~定電流如何，其尺寸都是一致的。

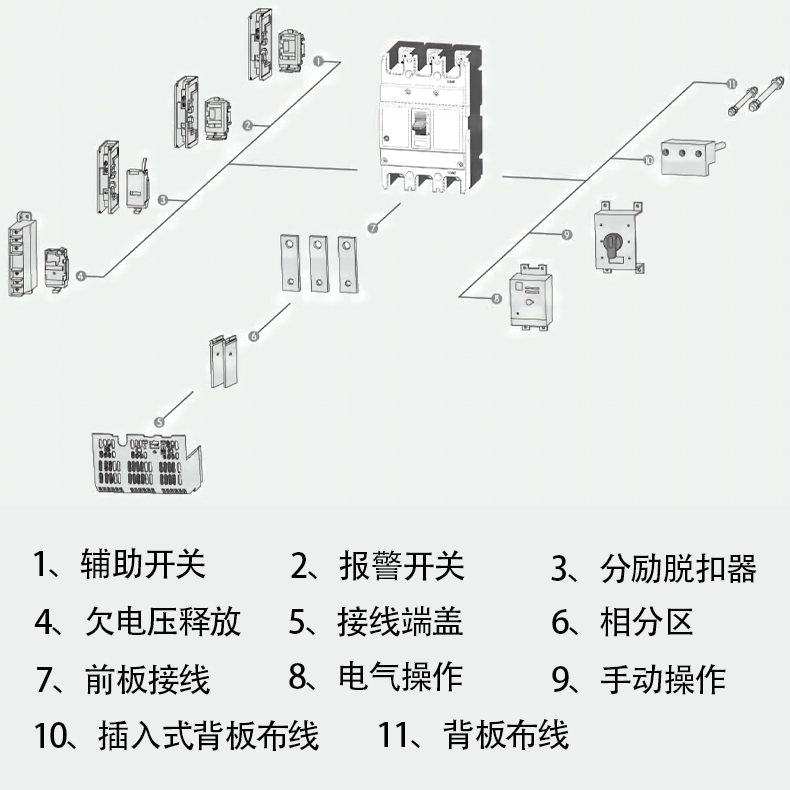

(2)、附件：用戶可以根據需要自由選擇和擴展斷路器的功能。

(3)、模塊化附件具有絕緣功能，便于帶電作業和安裝。

3、小型化機架

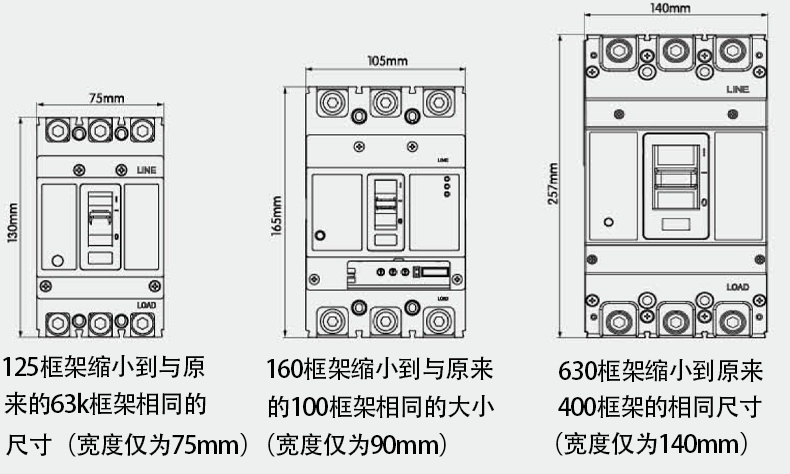

5種機架尺寸：125型、160型、250型、630型、800型，STM6系列額定電流10A～800A。

4、接觸排斥裝置（技術）

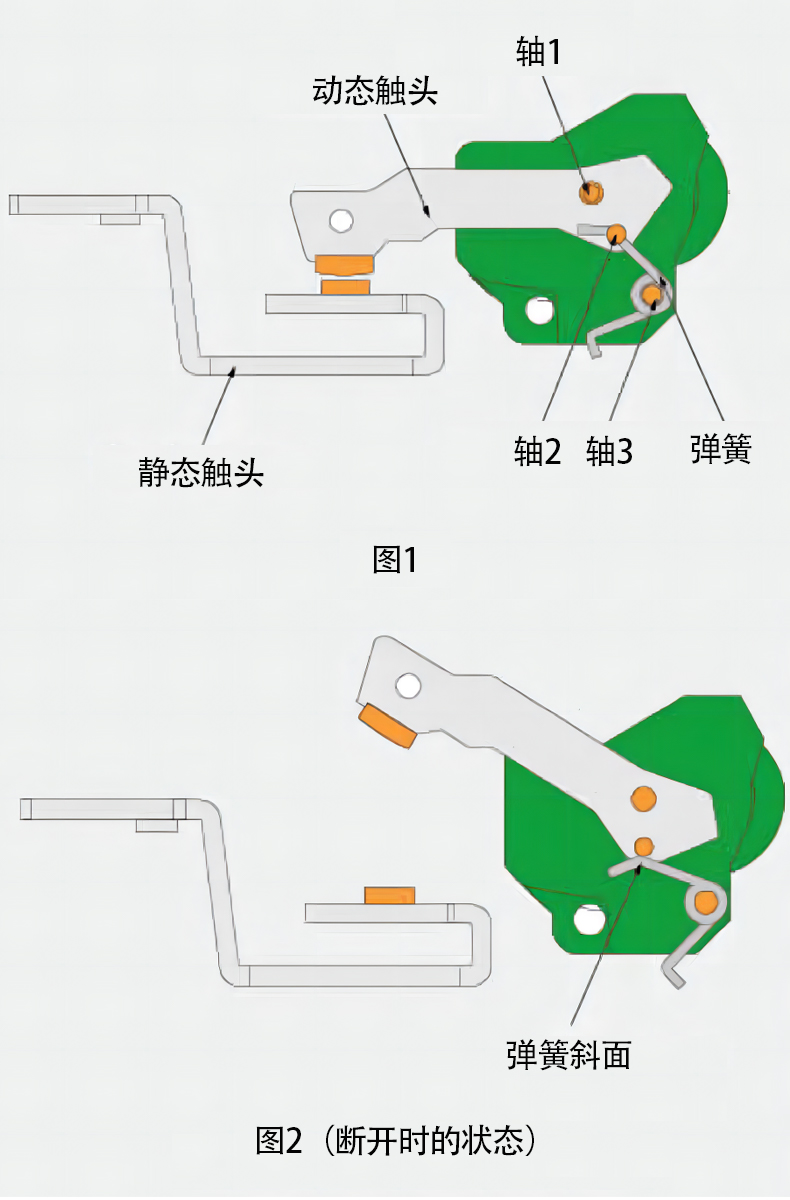

本發明采用的技術方案是：如圖1所示，觸頭裝置主要由靜觸頭、動觸頭、軸1、軸2、軸3

和彈簧組成；當斷路器處于閉合狀態時，軸2作用在彈簧角度的右側；當斷路器故障電流較大時，

動觸頭會受到電流本身產生的電排斥，并隨著軸1的中心旋轉。當軸2隨著動觸頭旋轉到彈簧角度的

頂部時，它使動觸頭迅速向上旋轉，并在彈簧的作用下迅速斷開電路，通過優化觸頭結構提高了產

品的分?jǐn)嗄芰Α?/span>

5、網絡通訊

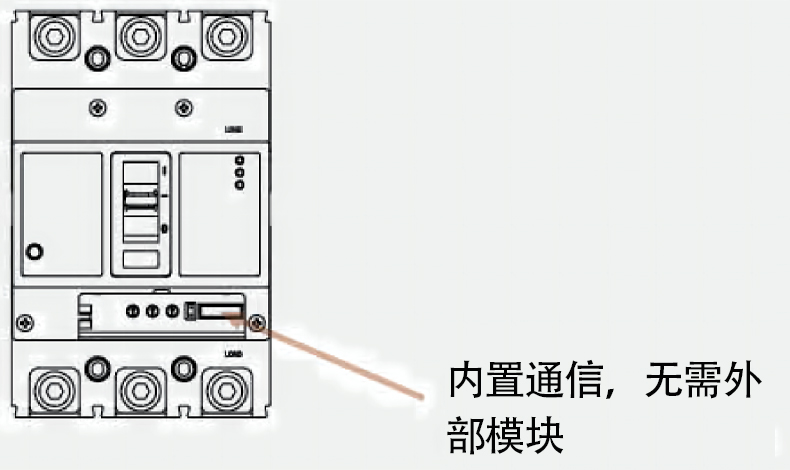

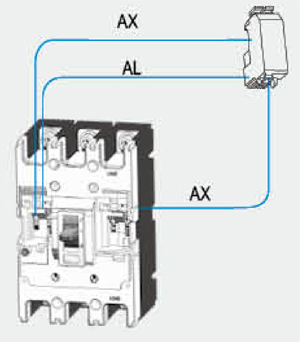

網絡通訊更方便，可通過專用連接訪問Modbus通信系統。STM6E/STM6EL具有通訊功能，可

選擇監控附件實現車門顯示、讀取、設置和控制。

6、模塊化消弧系統

7、尺寸統一

同一框架尺寸下具有相同的尺寸、安裝尺寸和外觀風格，是統一的設計。

GYCM8LY系列塑殼斷路器斷路器組件：

GYCM8LY系列塑殼斷路器技術參數：

框架電流			125		160
產品型號			GYCMLY-125S	GYCMLY-125H	GYCMLY-160S	GYCMLY-160M	GYCMLY-160H
Pole number			2、3、4		2、3、4	3、4
供電系統		3P	3φ3W.1φ2W.1φ3W		3φ3W.1φ2W,1φ3W
		4P	3φ4W		3φ4W
額定電流			10、16、20、32、40、50、63、80、100、125		10、16、20、32、40、50、63、 80、100、125、140、160
額定電壓			AC400V		AC400V
額定絕緣電壓			AC690V		AC690V
泄漏指示系統			Button		Button
短路分?jǐn)嗄芰?/span>		AC400V	25/15	35/25	35/25	50/35	70/50
運行周期編號		ON	6000		6000	3000
		OFF	9000		9000	7000
快速型	額定剩余工作電流		30.100,500(adjustable)		30,100,500(adjustable)
	執行時間		0.1		0.1
延遲類型	額定剩余工作電流		100,300.500  (adjustable)		100,300.500(adjustable)
	執行時間		——		——
	21秒以下的執行時間		0.45,1.0.2.0 (adjustable)		0.45,1.0,2.0(adjustable)
	21秒慣性非驅動時間		0.1,0.5,1.0		0.1,0.5,1.0
產品尺寸		2P	50-130-68-90		60-155-68-90
		3P	75-130-68-90		90-155-68-90		90-155-88-115
		4P	100-130-68-90		120-155-68-90		120-155-88-115
重量 (kg)		2P	0.55		0.75	0.75	0.75
		3P	0.65		0.85	1.2	1.2
		4P	0.8		1.2	1.5	1.5
電動操作裝置（MD）			?		?
外部驅動操作手柄			?		?
自動釋放			熱電磁型		熱電磁型
