GY-SVG靜止無功發生器產品特點： |
1. 智能控制體系 - 核心算法：基于DSP+CPLD全數字控制平臺，融合三電平拓撲技術與PWM策略，補 償精度達±1% - 模塊化架構：支持多機并聯擴容，體積縮減40%，維護窗口時間縮短50% |
2. 動態補償性能 - 雙向調節：感性/容性無功全范圍補償（-1~+1功率因數可調） - 三相治理：實時抑制負序分量，不平衡度改善率≥90% |
3. 工業級可靠性 - 散熱設計：獨立風道+分區倉儲結構，55℃高溫環境持續運行 - 多重防護：過壓/欠壓/過流/過熱四重保護，MTBF超10萬小時 |
4. 能效優化 - 快速響應：沖擊負載補償延遲<1ms，電壓閃變抑制率≥95% - 節能收益：典型工況下功率因數提升至0.99，年節電收益達12%-18% |
GY-SVG靜止無功發生器產品應用： |
1、重工業場景：電弧爐、軋機等沖擊性負載的瞬時補償（某冶金項目實測諧波畸變率從 8.2%降至2.1%） |
2、新能源場站：光伏逆變器集群的電壓穩定支撐 |
3、交通樞紐：地鐵牽引變電站的負序電流治理 |
4、半導體工廠：精密儀器供電系統的毫秒級電壓波動抑制 |

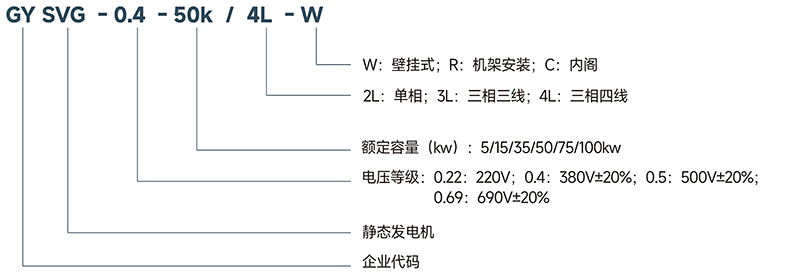

GY-SVG靜止無功發生器型號說明： |
GY-SVG靜止無功發生器產品優勢： | |
|
|
1、的 采用新的控制理論和一流的高品質 元件； | 2、靈巧 從電感到電容的雙向動態無縫無功功率調 節，具有可調諧波濾波模式。 |
|
|
3、有效率的 單相和三相調節可以將功率因數提高到約 1.0。 | 4、快速的 響應速度快。動態響應時間小于10ms。 |
|
|
5、節能 節能效果明顯，能耗降低4%~15%，經濟 效益。 | 6、保護 它具有系統過壓和欠壓保護、輸出過流和 過熱保護以及綜合控制保護等功能。 |
|
|
7、穩固 抑制電壓波動、閃變和系統振蕩，穩定系 統電壓，使系統運行更加穩定；單相動態 調節，平衡系統的三相有功功率輸出，抑 制電網的負序分量。 | 8、保護 當SVG作為電流源控制時，它不會與系統 阻抗共振，從而提供了更高的安全性。 |

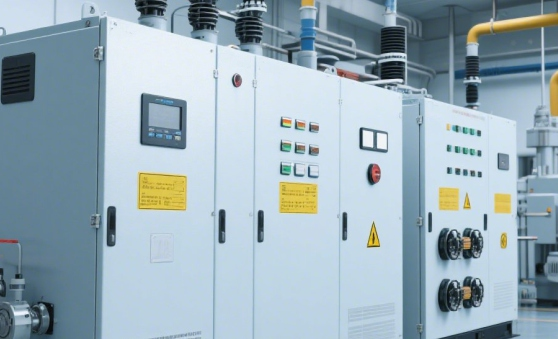

GY-SVG靜止無功發生器應用示例： |
GY-SVG靜止無功發生器技術參數： |
| 型號 | 220V系列 | 380V系列 | 500V系列 | 690V系列 |
| 海拔 | <2000m，2000m以上，按GB/T3859.2降額 | |||
| 環境溫度 | -20～+50℃ | |||
| 相對濕度 | ≤90%，月低溫度25℃時表面無凝結 | |||
| 污染水平 | IIl級以下 | |||
| 工作電壓 | AC220V±20% | AC380V±20% | AC500V±20% | AC690V±20% |
| 工作頻率 | 50Hz±5% | |||
| 額定補償能力 | 5kvar | 15/35/50/75/ 100kvar | 90kvar | 120kvar |
| 網格結構 | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W |
| 并聯連接的單元數量 | Ulimited | |||
| 整機效率 | ≥97% | |||
| 開關頻率 | 32kHz | 16kHz | 12.8kHz | 12.8kHz |
| 功能選擇 | 反應動力 | 反應力、反應力+失衡 | ||
| 無功功率補償率 | ≥99% | >95% | >95% | >95% |
| 響應時間 | <10ms | |||
| 噪音 | ≤60dB | ≤60dB | ≤65dB | ≤65dB |
| 控制方法 | 雙向RS485接口(支持GPRS/WIFI) | |||
| 保護 | 過載、軟件/硬件過電流、電網過電壓和低電壓、停電、過溫、頻率異常等保護。 | 過載、軟件/硬件過電流、電網過電 壓和過電壓、電網電壓失衡、停電、 過溫、頻率異常、短路保護等。 | ||
| 安裝方法 | 機架/壁掛式 | 機架 | ||
| 進線 | 后入口（機架型）、上入口（壁掛式） | 返回傳入行 | ||
| 防護等級 | IP20 | |||

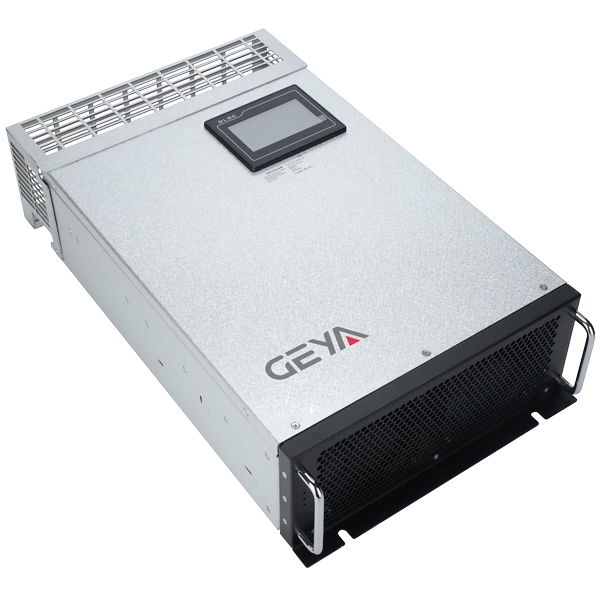

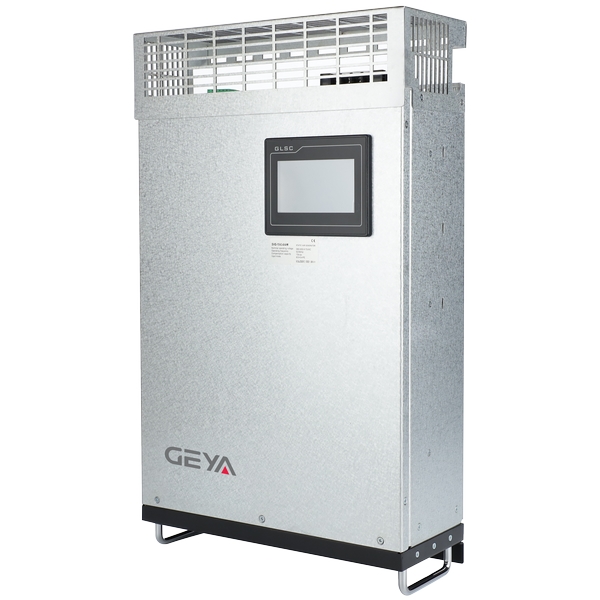

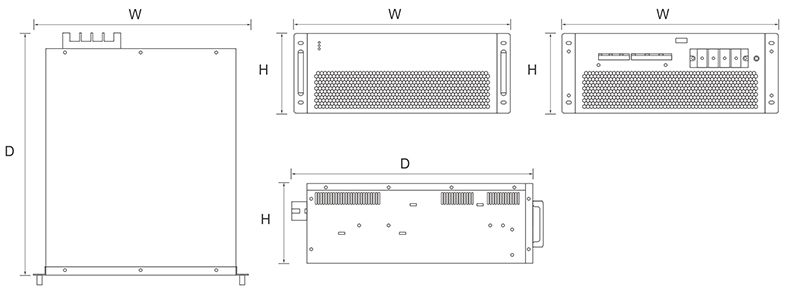

GY-SVG靜止無功發生器產品尺寸： 機架式/掛壁式 |
| 產品型號 | 補償能力(kvar) | 系統電壓(V) | 尺寸(D*W*H) | 冷卻方法 |
GY SVG-220-19k/4L | 19 | 220 | 554*488(440)*140 | 強制空氣冷卻 |
GY SVG-220-27k/4L | 27 | 220 | 554*488(440)*140 | |
GY SVG-220-41k/4L | 41 | 220 | 668*488(440)*140 | |
GY SVG-220-55k/4L | 55 | 220 | 739*560(500)*230 | |
GY SVG-400-35k/3L | 35 | 380±20% | 554*488(440)*140 | |
GY SVG-400-50k/3L | 50 | 380±20% | 554*488(440)*140 | |
GY SVG-400-75k/3L | 75 | 380±20% | 668*488(440)*140 | |
GY SVG-400-100k/3L | 100 | 380±20% | 739*560(500*230 | |
GY SVG-400-35k/4L | 35 | 380±20% | 554*488(440)*140 | |
GY SVG-400-50k/4L | 50 | 380±20% | 554*488(440)*140 | |
GY SVG-400-75k/4L | 75 | 380±20% | 668*488(440)*140 | |
GY SVG-400-100k/4L | 100 | 380±20% | 739*560(500*230 | |
GY SVG-500-90k/4L | 90 | 500±20% | 712*540(500)*302 | |
GY SVG-690-120k/4L | 120 | 690±20% | 712*540(500)*302 |

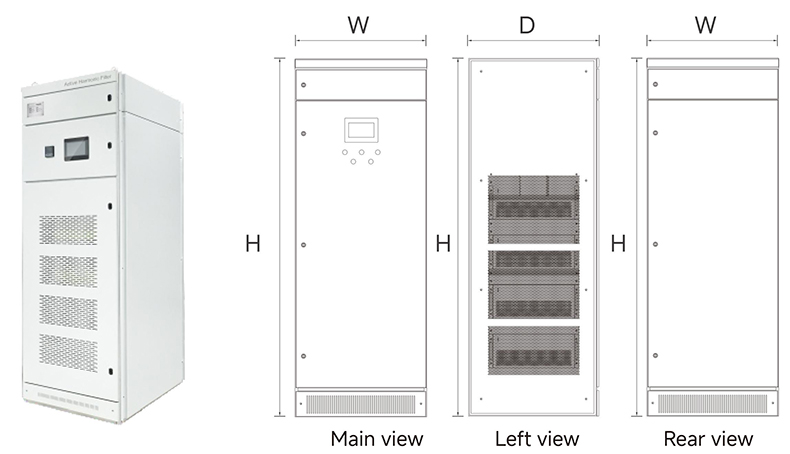

整機式： |
機柜設備型號 | ||||
| 產品型號 | 補償能力(kvar) | 系統電壓(V) | 尺寸(D*W*H) | 冷卻方法 |
GY SVG-0.4-200k/4L-C | 200 | 380±20% | 800*1000*2200mm | 強制空氣冷卻 |
GY SVG-0.4-250k/4L-C | 250 | 380±20% | 800*1000*2200mm | |
GY SVG-0.4-300k/4L-C | 300 | 380±20% | 800*1000*2200mm | |
GY SVG-0.4-400k/4L-C | 400 | 380±20% | 800*1000*2200mm | |
GY SVG-0.5-270k/4L-C | 270 | 500±20% | 800*1000*2200mm | |
GY SVG-0.69-360k/4L-C | 360 | 690±20% | 800*1000*2200mm | |
