GYM9H-125DC小型斷路器產品特點： |
1、雙重認證：通過IEC和國標雙認證，全球通用性 |
2、可視化操作：觸點位置指示窗，實時顯示通斷狀態 |
3、強兼容性：35mm2接線能力，適配多種線纜規格 |
4、多檔位選擇：提供63/80/100/125A四檔額定電流 |
5、三重防護：集成過載保護、短路保護及隔離保護功能 |
6、高性能分?jǐn)啵?000A分?jǐn)嗄芰捎行Ф糁浦绷麟娀?/span> |
GYM9H-125DC小型斷路器產品應用： |
1、通信基站直流配電系統 |
2、光伏發電陣列的匯流保護 |
3、數據中心UPS后備電源回路 |
4、軌道交通直流供電系統 |
5、儲能電池組的輸出保護 |
6、特別適用于需要高可靠性直流保護的工業場景，其緊湊型結構可有效節省配電箱空 間。 |
GYM9H-125DC小型斷路器技術參數： |
| 額定電流 (In): | 63、80、100、125A |
| 額定電壓 (Ue): | 1P:250VDC;2P:500VDC;3P:750VDC;4P:1000VDC; |
| 工作頻率： | 50/60Hz |
| 脫扣曲線： | li=6In(B型 ) ,li=8.5In(C型 ) ,li=12In(D型 ) |
| 額定限短路分?jǐn)嗄芰?Icu): | 6000A |
| 額定運行短路分?jǐn)嗄芰?Ics): | 6000A |
| 數： | 1P、2P、3P、4P |
| 機械壽命： | 10000次 |
| 額定沖擊耐受電壓 (Uimp): | 4kV |
GYM9H-125DC小型斷路器溫度補償： |
當環境溫度不是基準溫度30度時，參考修正系數如下： |
| 環境溫度 | -20℃ | -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 60℃ |
| 電流修正系數 | 1.25 | 1.20 | 1.15 | 1.10 | 1.05 | 1.00 | 0.95 | 0.90 | 0.85 |
GYM9H-125DC小型斷路器脫扣特征： |
| 脫扣類型 | 電流(A) | 起始狀態 | 時間 | 預期結果 | 備注 | 基準溫度 |
| B、C、D | 1.05In | 冷態 | t≤1h(In≤63) | 不脫扣 | 30℃ | |
| 1.3In | 緊接著前項 試驗后進行 | t<1h(In≤63) | 脫扣 | 電流在5s內穩定 地上升至規定值 | ||
| 2.55In | 冷態 | 1s<t<60s(In≤32A) 1s<t<120s(In>32A) | 脫扣 | |||
| B | 4.8In | 冷態 | t≤0.1s | 不脫扣 | ||
| C | 6.8In | |||||
| D | 9.6In | |||||
| B | 7.2In | 冷態 | t<0.1s | 脫扣 | ||
| C | 10.2In | |||||
| D | 14.4In |

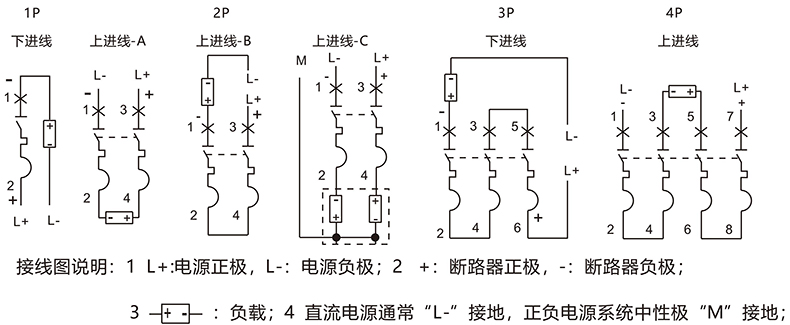

GYM9H-125DC小型斷路器產品接線： |

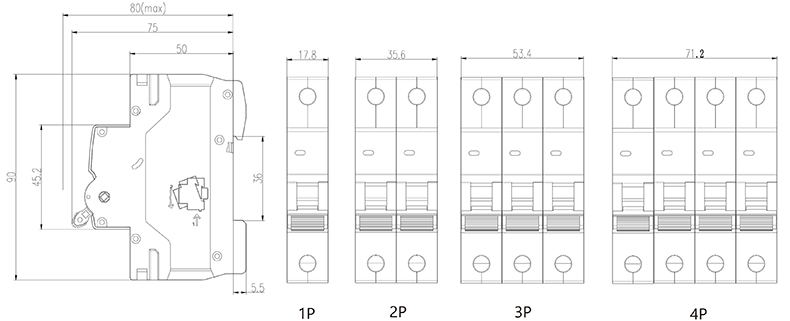

GYM9H-125DC小型斷路器產品尺寸： |
