為何選擇GYAR9型智能配電重合閘？ |
GYAR9型智能配電重合閘通過技術革新重構配電安全管理邊界，以"智能感知+多重 防護+數據驅動"為核心，幫助用戶實現故障響應提速、運維成本優化及供電可靠性躍升。 其模塊化設計兼容主流配電架構，是構建未來智慧電網的理想選擇。 |
GYAR9型智能配電重合閘產品特點： |
1、?可視化電壓顯示，運維效率倍增? 配備高清液晶屏，實時顯示線路電壓數據，檢修人員無需依賴額外工具即可快速判斷 線路狀態，縮短故障排查時間，保障維護作業精準高效。 |
2、?雙重保護機制，安全等級再升級? 創新集成LOCK掛鎖裝置，在常規電氣隔離基礎上增加物理鎖止功能，有效防止誤操作 與意外通電，為線路檢修提供雙重安全保障。 |
3、?MODBUS 485遠程通信，智能互聯? 支持標準MODBUS協議，通過485通信接口實現設備狀態遠程監控，用戶可在控制中 心實時獲取運行參數，構建數字化配電管理體系。 |
4、?本地故障存儲，數據不丟失? 內置大容量存儲模塊，自動記錄設備故障信息及歷史數據。即使通信中斷，關鍵信息 仍可本地保存，待網絡恢復后同步至云端，數據完整性。 |

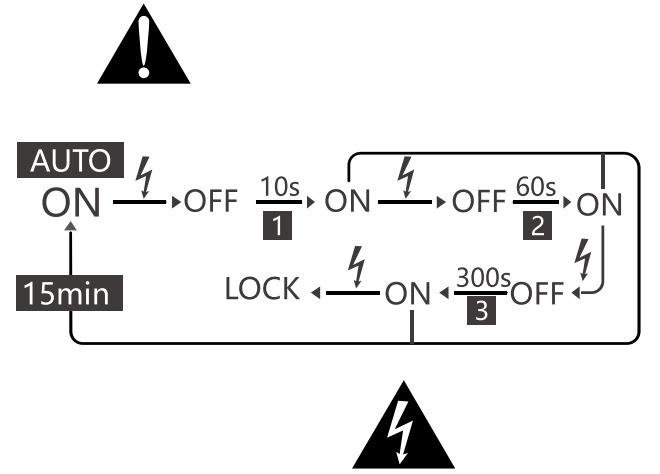

5、?遠程自動模式，智能自檢護航運行? 搭載智能MCU芯片，支持遠程切換至自動模式。設備可完成線路狀態檢測、故障 分析及安全合閘，減少人工干預，保障供電連續性。 |
GYAR9型智能配電重合閘產品應用： |
1、?新能源配電系統?：廣泛適配光伏并網交流配電箱，解決新能源場站波動性大、運維響應 慢的痛點。 |
2、?高危/無人值守場景?：適用于礦山、隧道、海上平臺等人員難以接近的場所，降低人工 巡檢風險。 |
3、?高連續供電需求場景?：為數據中心、醫院、半導體工廠等對電力中斷"零容忍"的領域提 供穩定保障。 |
4、?遠程運維場景?：助力變電站、偏遠基站等無人值守站點實現"云端管控+本地自治"的智 慧運維模式。 |
GYAR9型智能配電重合閘產品選型： |
| 產品型號 | 額定電壓 | 功能定義 | 選配項 | |
| GYAR9-AC-G | AC~220V | 自動重合+干接點控制 | 數顯 | |
| GYAR9-AC-S | AC~220V | 自動重合+濕接點控制 | 數顯 | |
| GYAR9-AC-RS | AC~220V | 自動重合+RS485控制 | 數顯 | 定時 |
| GYAR9-AC-UV | AC~220V | 自恢復式過欠壓保護 | 數顯 | |
| GYAR9-AC-PV | AC~220V | 光伏/斷電分/上電合 | 數顯 | |
| GYAR9-DC-RS | DC-48V | 自動重合+RS485控制 | 數顯 | 定時 |

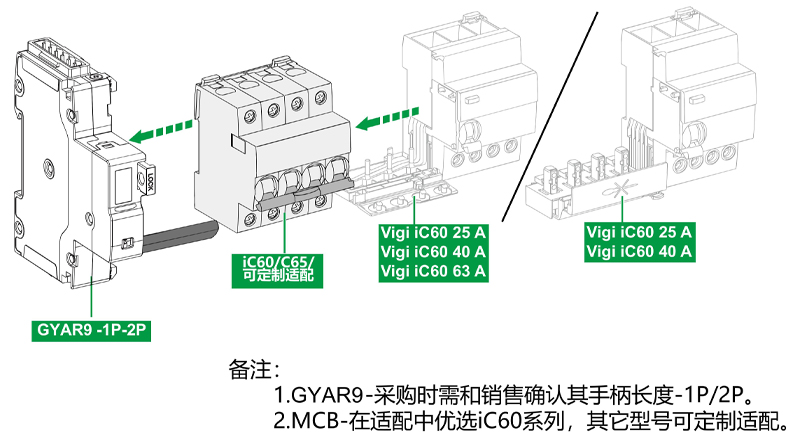

| 備 注 ：GYAR9 可適配斷路器 Acti9 iC65小型斷路器，其它廠家的如果是C65同系統內的可定制。操作手柄長度可根據用戶需要選購，可配置1P-4P斷路器。 | ||||
GYAR9型智能配電重合閘技術參數： |
| 符合標準 | EN 50155,GB/T 24338.4-2018,EN 45545-2,IEC 61373 |
| 適配 | Acti9系列1P-4P |
| 電氣特性 | |
| 工作電壓 | 230V AC(70%~125%)24-48V DC(選配) |
| 控制信號 | MODBUS-RS485濕節點230V高電平/脈沖信號(可選配) |
| 過欠壓功能 | 160-275V±5V(可選配) |
| 定時功能 | 具備(選配) |
| 數顯 | 斷碼顯視3位數電壓，分合閘次數，故障狀態 |
| 有效控制信號持續時間 | >400ms |
| 合閘動作時間 | <1s |
| 分閘動作時間 | <0.5s |
| 控制回路線纜長度 | ≤1500m |
| 輔助觸點(端子8-9-10)的載流能力 | 1CO,小工作電流3mA(24VDC)(阻性)(選配) |
| 信號觸點(端子5-6-7)的載流能力 | 工作電流2A (30V DC),0.5A (125V AC) (選配) |
| 功耗 | ≤1.5VA(靜態);≤25VA(動態) |
| 額定絕緣電壓 | 400V |
| (S2C-RM DC與MCB間) | 4kV(海平面為4.9kV) |
| 自鎖保護 | 10s內3CO/20s內4CO/30s內6CO,產品將自鎖保護，40s后自動恢復 |
| 電氣壽命 | 10000次，3次/分鐘 |
| 機械特性 | |
| 指示燈 | 綠色正常狀態 |
| 紅色MCB過電流故障 | |
| 自動/手動切換 | Auto遠程控制分合閘可用 |
| Manual遠程控制分合閘禁用 | |
| 機械壽命 | 10000 |
| 防護等級 | IP20 |
| 危險等級根據EN 45545-2 | R26/HL3 |
| 抗沖擊和振動根據IEC 61373 | 類別1-等級A/B-車身安裝 |
| 抗?jié)駸嵝訧EC/EN 60068-2-30 | 28次循環(55℃/90-96%,25℃/95-100%) |
| 環境溫度 | -25...+70℃ |
| 存儲溫度 | -40..+70℃ |
| 安裝與接線 | |
| 電源及控制信號端子接線能力 | 28-12AWG 2.5mm2 |
| 輔助信號端子接線能力 | 28-14AWG 1.5mm2 |
| 導軌安裝 | DIN導軌EN 60715(35 mm) |
| 安裝位置 | 安裝于DIN導軌任意位置 |

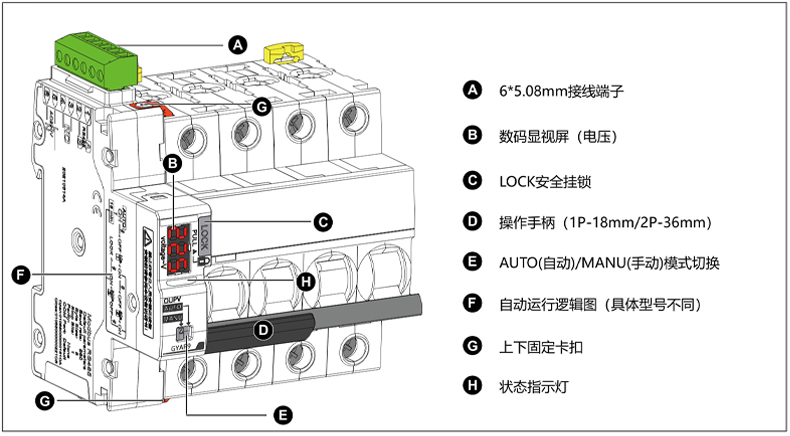

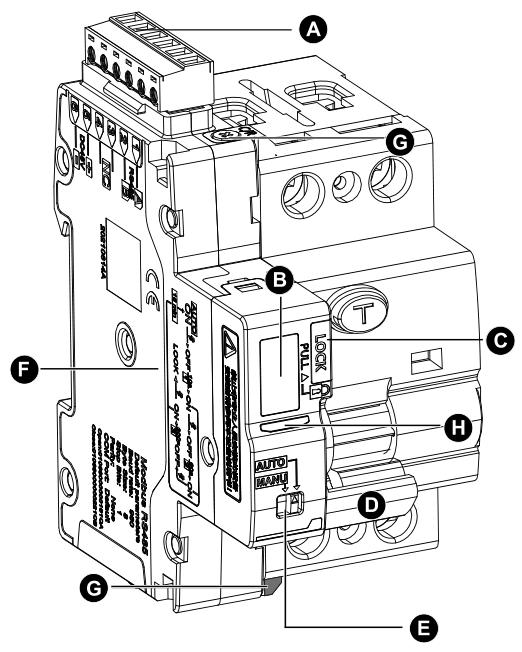

GYAR9型智能配電重合閘產品面板： |

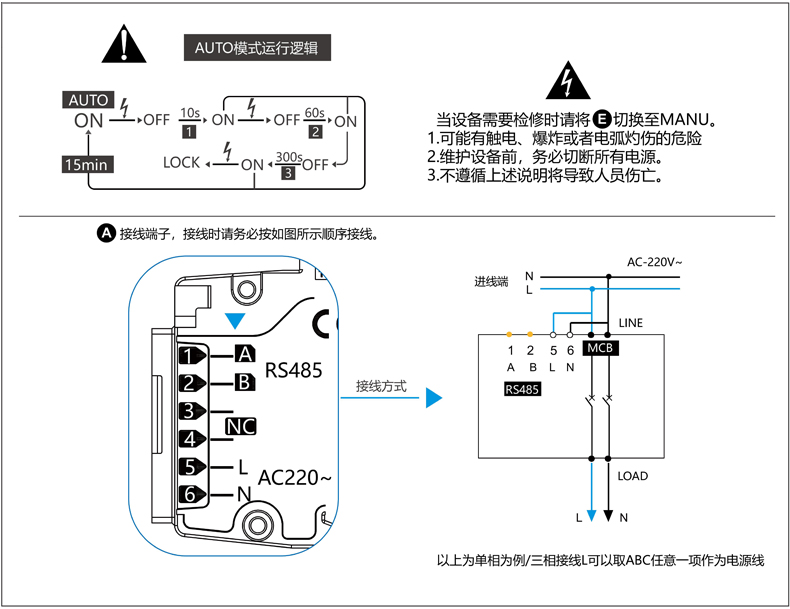

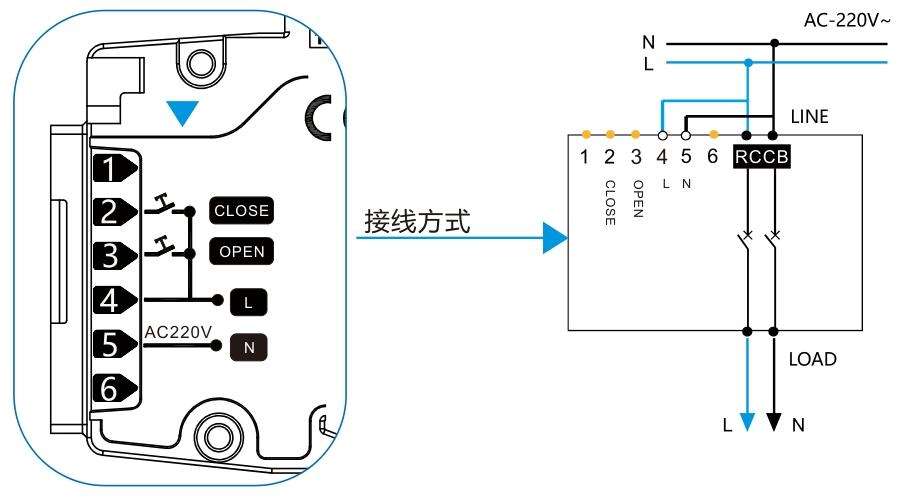

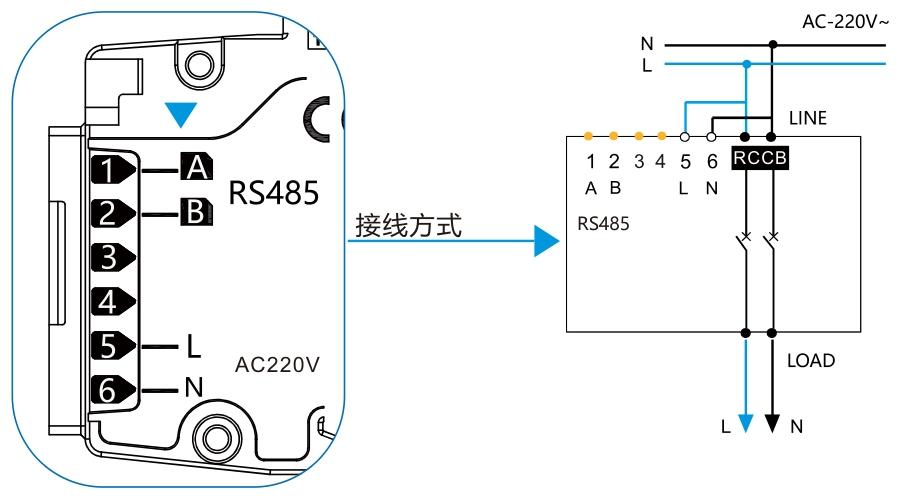

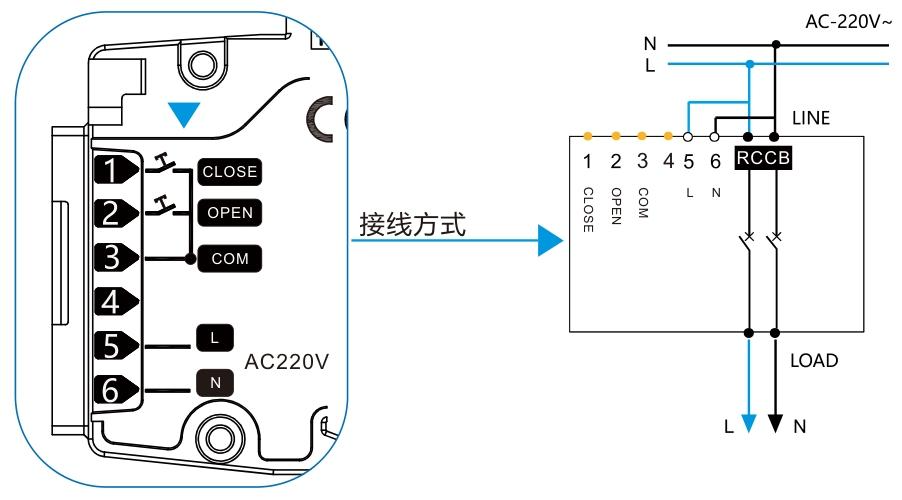

GYAR9型智能配電重合閘產品接線： |

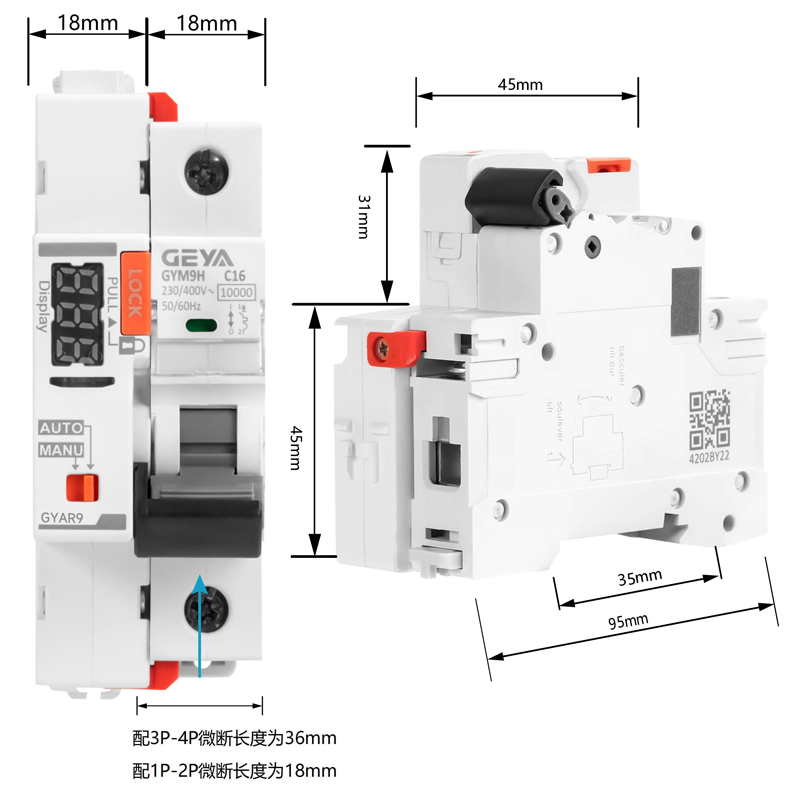

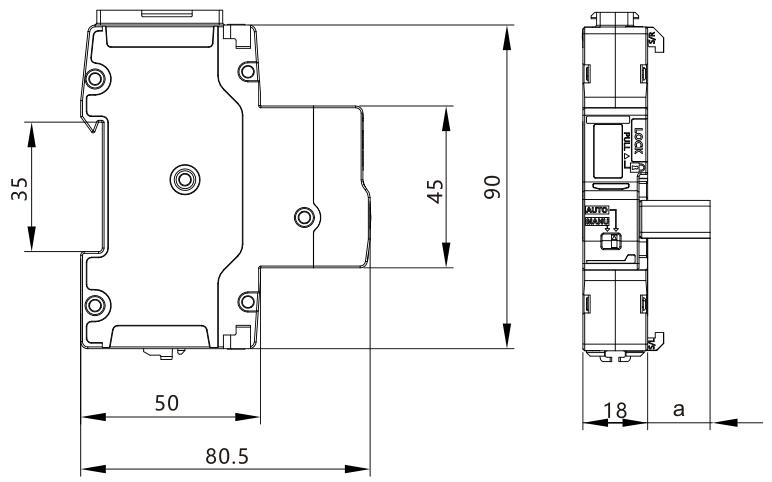

GYAR9型智能配電重合閘產品尺寸： |

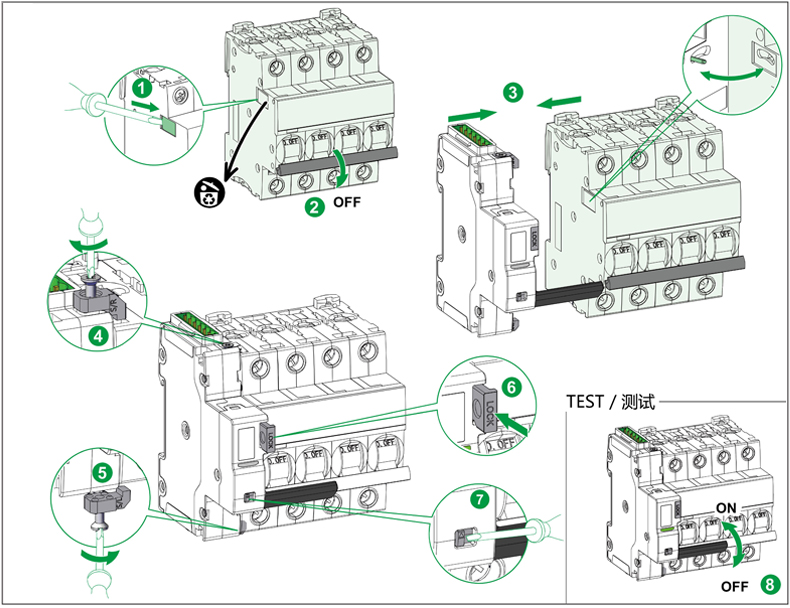

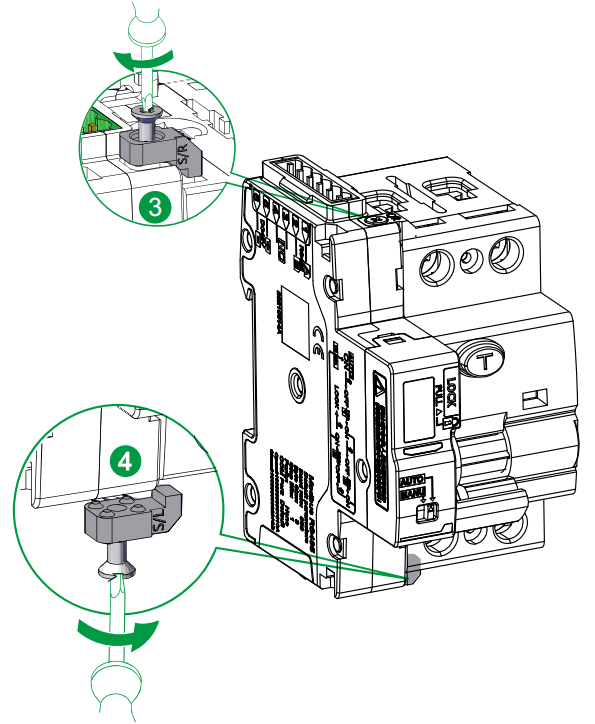

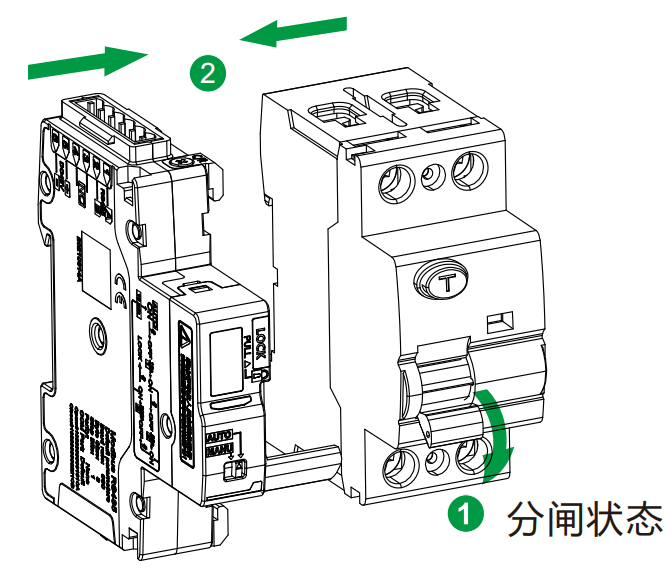

GYAR9型智能配電重合閘產品安裝： |
