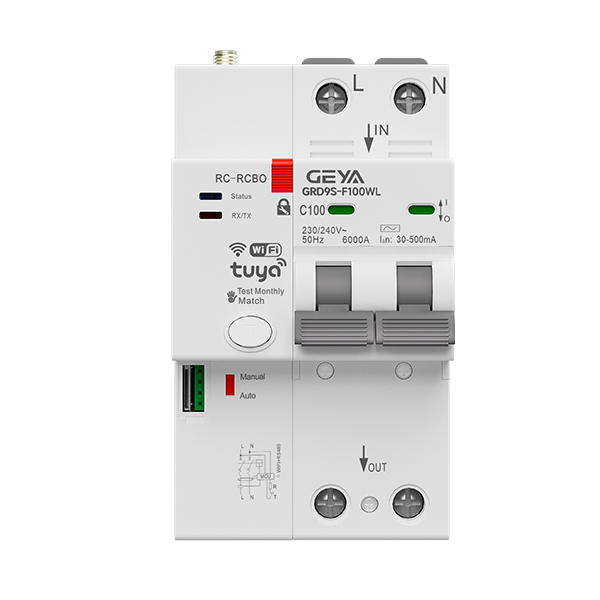

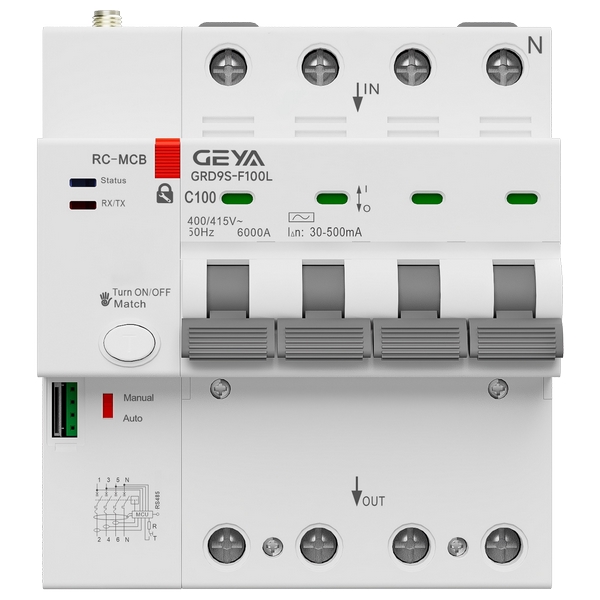

在現代電氣系統中，人身安全防護與用電管理的精細化、智能化日益重要。GRD9S-

F100L/R 智能小型斷路器將可靠的線路保護、高效的漏電防護與豐富的智能管理功能融

為一體，能夠幫助用戶有效預防觸電和電氣火災風險，同時實現用電情況的實時監控、

故障預警與遠程控制，提升配電系統的安全性、可靠性和管理效率。

GRD9S-F100L/R 帶漏電保護型智能小型斷路器產品優勢：

1、安全集成：融合了高靈敏度漏電保護與多種線路保護功能，提供多重安全防護。

2、智能管理：具備精確的電量計量、的電氣參數監測和靈活的遠程通信能力，助

力能源管理與故障分析。

3、響應迅速：分合閘動作時間短，漏電動作時間快，能快速切斷故障，限制事故影響。

4、靈活可選：提供帶液晶顯示（R型）與不帶顯示（L型）兩種版本，以及多種額定電

流、脫扣曲線和漏電類型，適應不同應用場景需求。

5、安裝便捷：采用35mm標準導軌安裝，符合通用安裝規范，方便集成于各類配電箱

柜。

GRD9S-F100L/R 帶漏電保護型智能小型斷路器產品特點：

1、符合標準：產品設計符合GB/T 10963.1及NB/T 42149等相關國家標準。

2、規格靈活：額定電流優選20A、32A、63A、100A；脫扣特性提供B、C、D型可選，

匹配不同負載特性。

3、高分?jǐn)嗄芰Γ憾搪贩謹嗄芰_(dá)6kA，能有效應對短路故障。

4、快速動作：合閘時間<1.5s，分閘時間<1.0s，響應及時。

5、的漏電保護：支持AC型、A型、B型漏電保護；漏電動作時間≤40ms，靈敏度

高。

6、堅固耐用：防護等級為IP20，適應常見的室內電氣安裝環境。

7、人性化設計：支持手自一體控制，配備機械檢修鎖，方便操作與維護。

8、精準計量：集成電量計量功能，精度達到1.0級。

9、遠程通信：標配RS485通訊接口，便于接入智能管理系統。

10、信息可視：GRD9S-F100R型提供液晶顯示，實時查看數據；GRD9S-F100L型則滿

足無需本地顯示的應用。

11、完善的保護功能：除基本保護外，還具備過壓、欠壓、過功率、欠功率、缺相、斷

零、電壓/電流不平衡、高溫、漏電自檢、漏電突變、錯相等多種保護和監測功能。

12、智能控制：支持預警、定時控制、自動重合閘（含漏電重合）、上電合閘等自動化

功能

GRD9S-F100L/R 帶漏電保護型智能小型斷路器產品應用：

GRD9S-F100L/R 智能小型斷路器廣泛應用于需要高安全標準和智能用電管理的場所，例

如：

1、住宅建筑：家庭配電箱、戶用保護，特別是浴室、廚房等潮濕場所的回路保護。

2、商業設施：商場、酒店、辦公樓宇的末端配電回路，保障人身安全與設備安全。

3、公共建筑：學校、醫院、圖書館等人員密集場所的電氣安全防護。

4、工業領域：小型車間、廠房、實驗室的動力與照明配電，以及臨時用電場所。

5、基礎設施：通信基站、新能源充電樁、戶外配電箱等場景的線路保護和狀態監測。

3P

4P

過壓整定

過壓延時

欠壓整定

欠壓延時

過載整定

過載延時

欠載整定

欠載延時

高溫整定

高溫延時

缺相整定

缺相延時

斷電電壓值

斷電延時

過功率整定

過功率延時

欠功率整定

欠功率延時

30/50/100/

500mA

不驅動時間

不平衡度

延時時間

不平衡度

延時時間

報警允許

預警功能

定時控制

自動合閘

日、時、分

漏電突變值

檔位選擇

延時設置

關閉/報警/跳閘

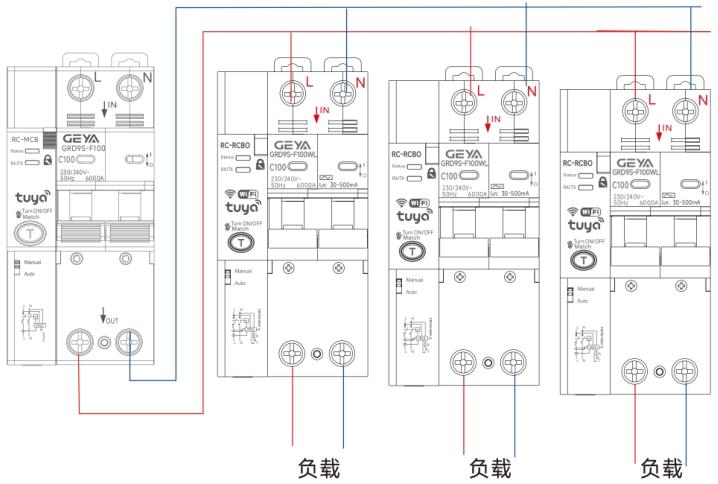

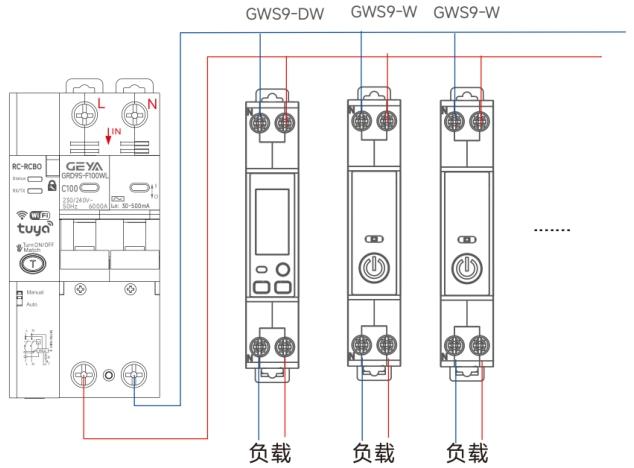

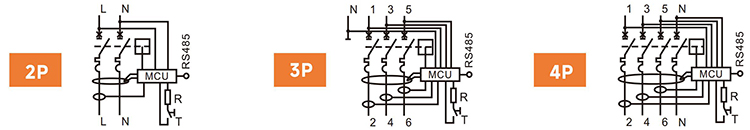

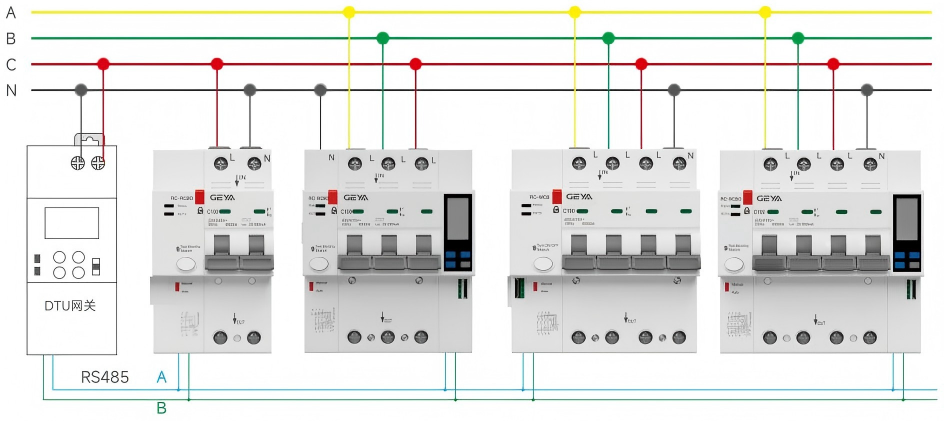

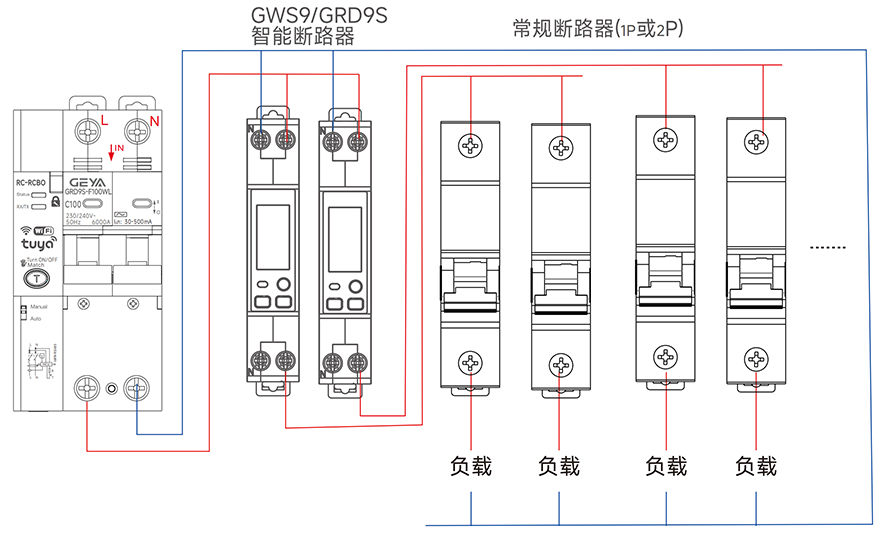

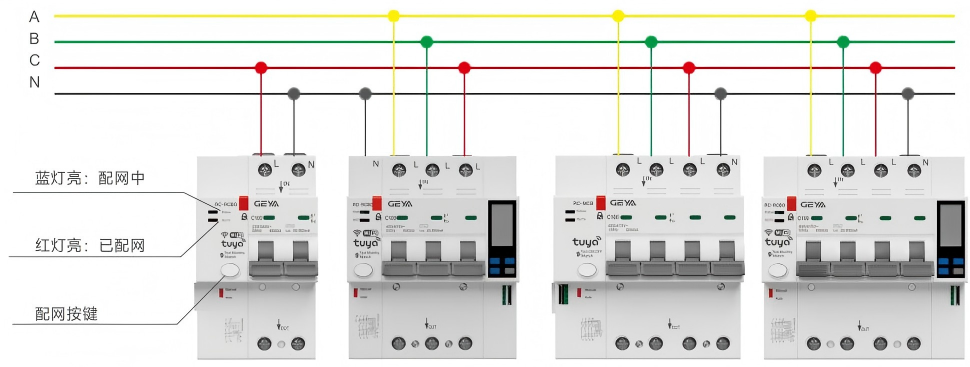

GRD9S-F100L/R 帶漏電保護型智能小型斷路器產品接線：

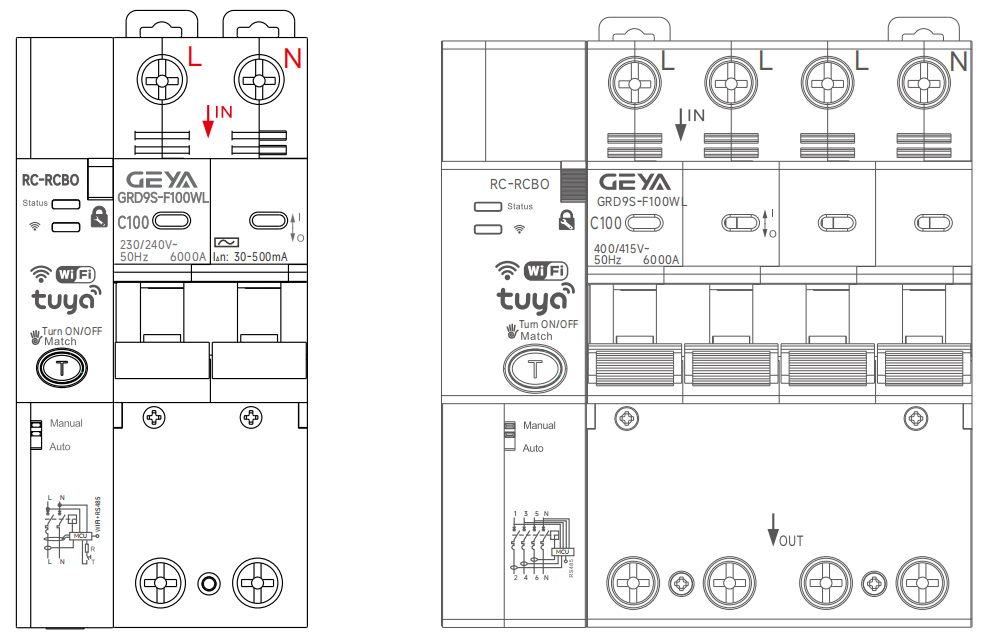

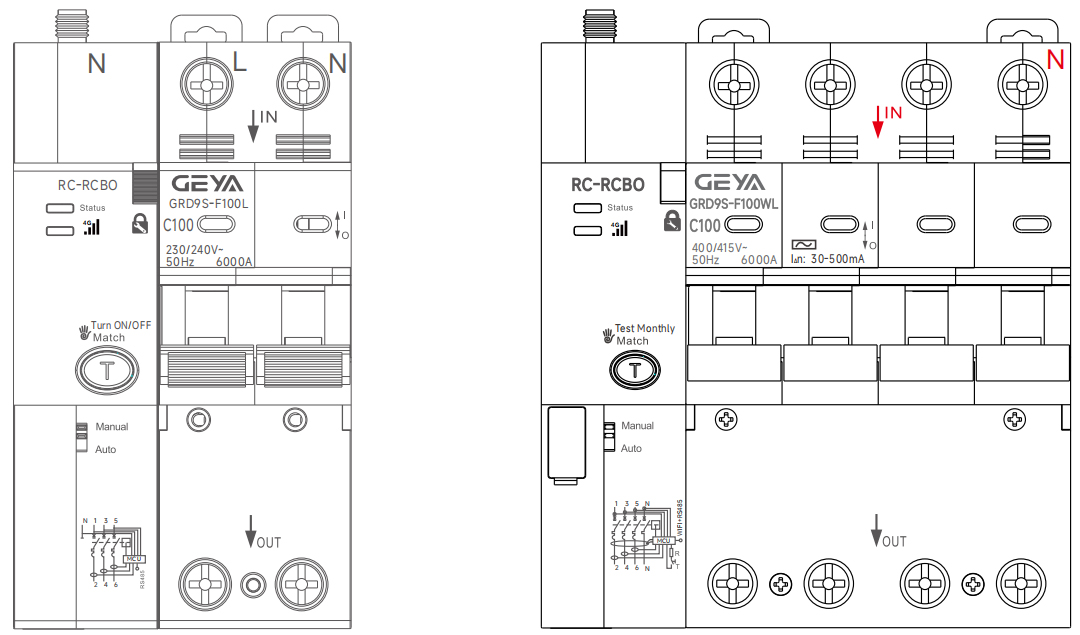

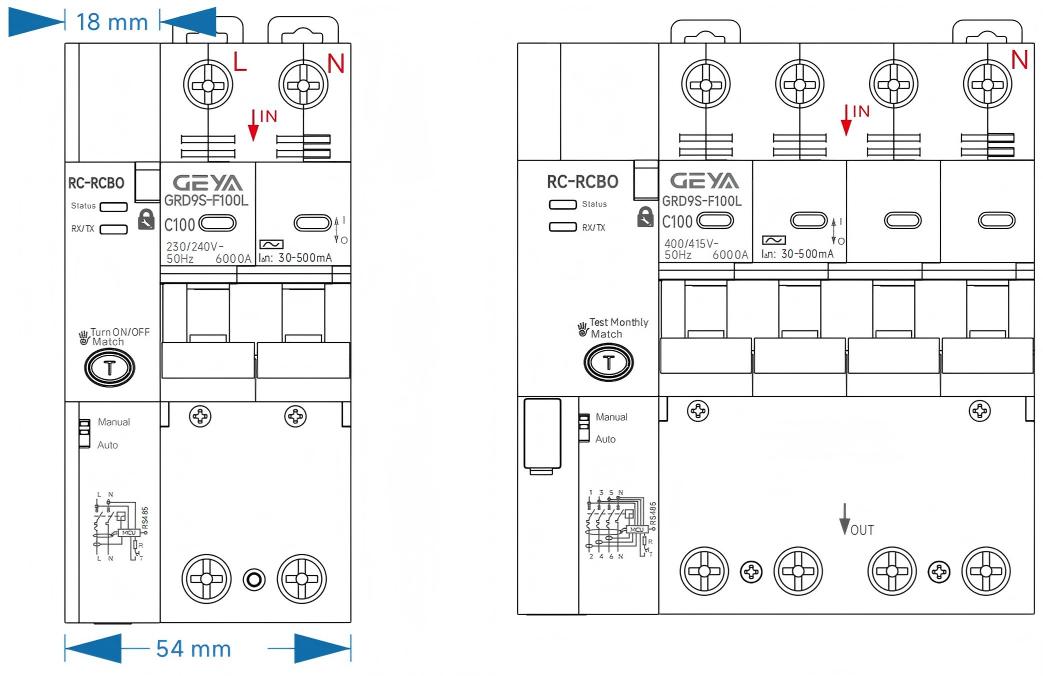

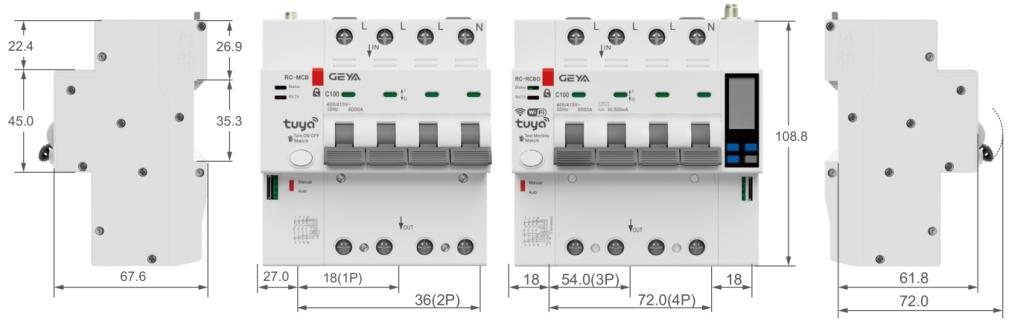

GRD9S-F100L/R 帶漏電保護型智能小型斷路器產品尺寸：
