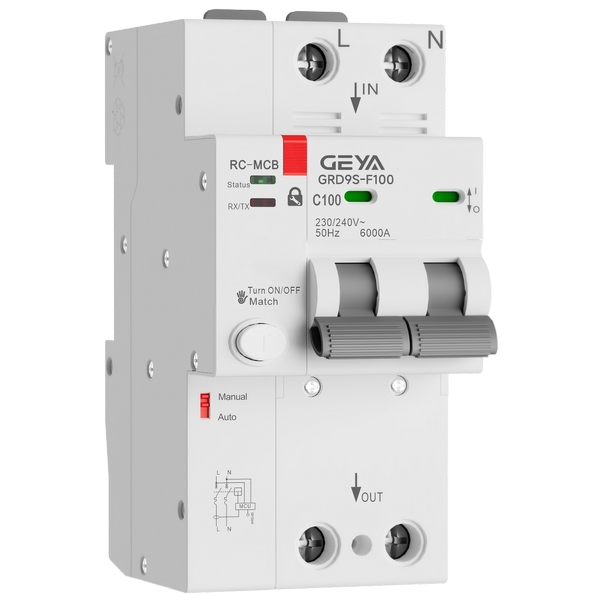

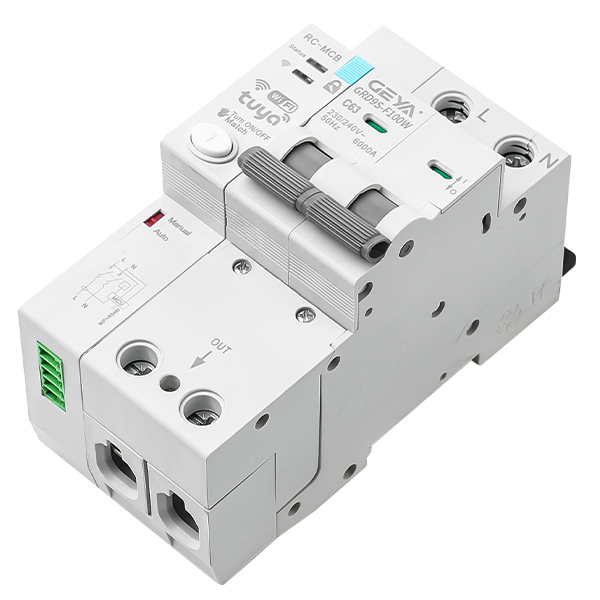

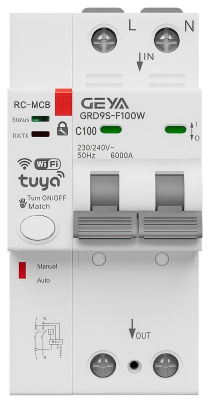

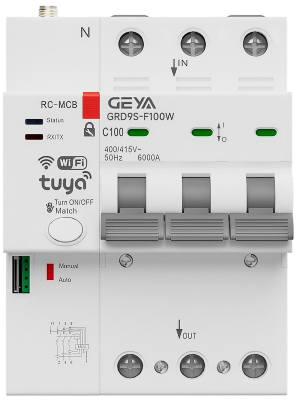

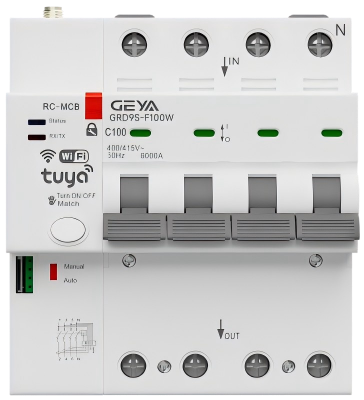

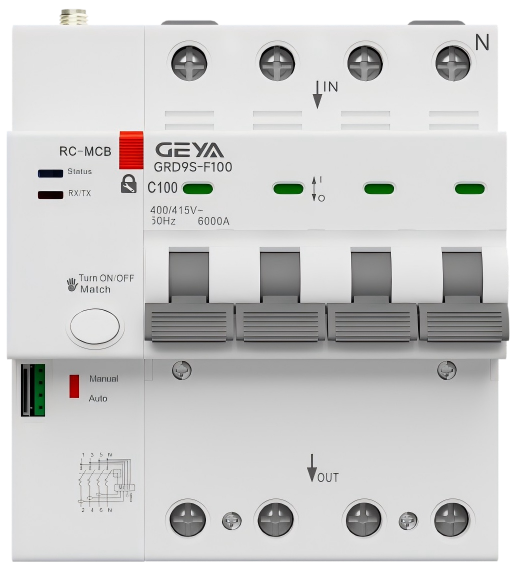

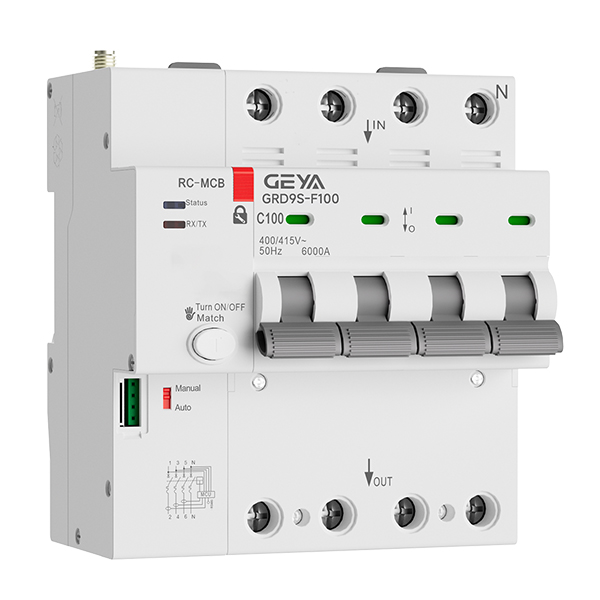

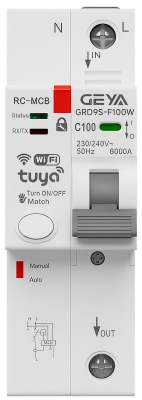

為什么選擇GRD9S-F100型物聯網智能小型斷路器？

GRD9S-F100型物聯網智能小型斷路器，在傳統過載、短路保護基礎上，深度融合物

聯網技術與電氣安全保護功能，提供的電氣參數監測與智能化管理能力。適用于對

用電安全、能耗管理及遠程控制有較高要求的場所，幫助用戶提升配電系統的可靠性、

可視化程度與運維效率。

GRD9S-F100型物聯網智能小型斷路器產品優勢：

1、保護功能：集成過壓、欠壓、過載、欠載、缺相、斷零、漏電、功率保護等十余

種保護功能，覆蓋常見電氣故障類型。

2、智能控制靈活：支持定時控制、自動合閘、上電合閘、預警設置等，適應多種自動化

場景。

3、安全機制完善：具備漏電自檢、漏電突變保護與漏電重合閘功能，提升人身與設備安

全等級。

4、狀態可視可管：通過通訊接口實時上傳電壓、電流、功率、報警等信息，支持遠程監

測與策略設定。

5、適用場景廣泛：從住宅、商業建筑到工業配電箱柜，均可靈活嵌入使用。

GRD9S-F100型物聯網智能小型斷路器產品特點：

1、標準符合性高：嚴格遵循國家電氣標準，安全可靠。

2、電流規格齊全：額定電流覆蓋20A、32A、63A、100A，適應不同負載場景。

3、分斷能力強：短路分斷能力達6kA，有效保障線路安全。

4、脫扣類型可選：提供B型、C型、D型脫扣曲線，匹配各類負載特性。

5、動作響應快：合閘時間＜1.5s，分閘時間＜1.0s，迅速實現保護與控制。

6、安裝便捷：采用35mm標準導軌安裝，兼容常見配電箱結構。

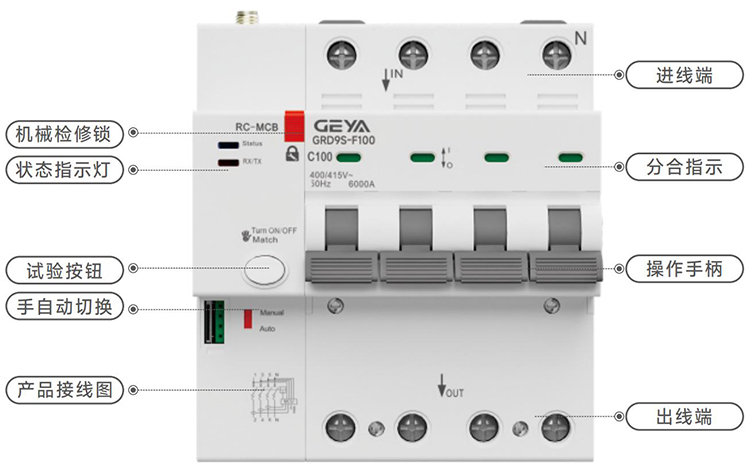

7、多重防護設計：具備手自一體控制、機械檢修鎖，支持本地與遠程操作。

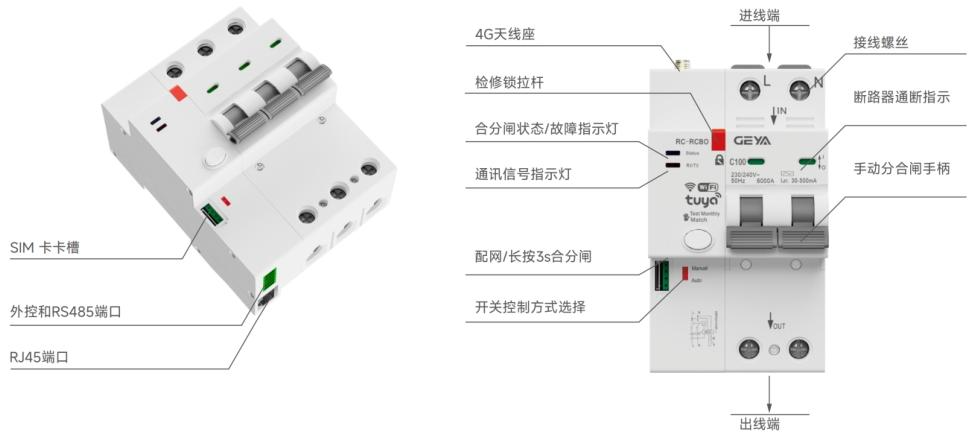

8、穩定通訊接口：集成RS485通訊方式，便于與智能系統組網集成。

GRD9S-F100型物聯網智能小型斷路器產品應用：

1、智能配電系統：用于樓宇、園區、工廠的配電箱，實現遠程分合閘與用電監測。

2、公共設施與基礎設施：適用于學校、醫院、車站等場所的線路保護與電能管理。

3、工業設備控制：配合電機、加熱設備等負載，提供過載、缺相、不平衡等保護。

4、智慧用電場景：融入能源管理平臺，輔助進行負荷分析、故障預警與用電優化。

5、安全要求較高的場合：如數據中心、實驗室等，借助其多重保護與漏電監測功能提升

電氣安全水平。


GRD9S-F100型物聯網智能小型斷路器技術參數：

符合標準	GBT 10963.1 NBT42149	GBT 10963.1 NBT42149

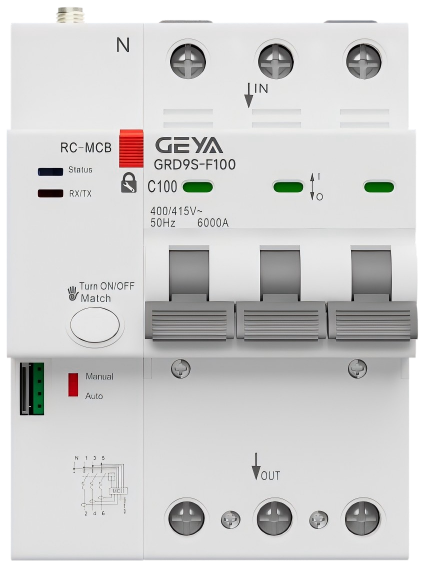

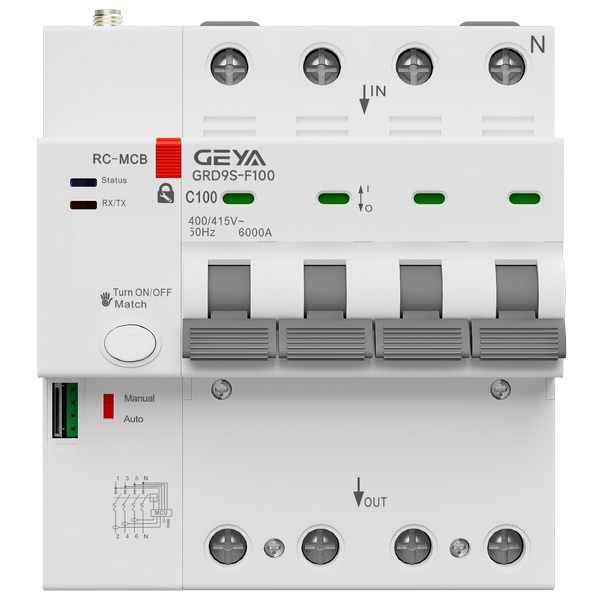

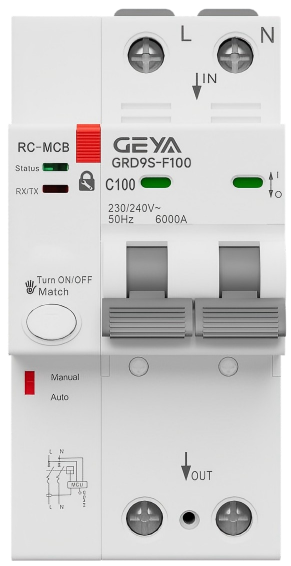

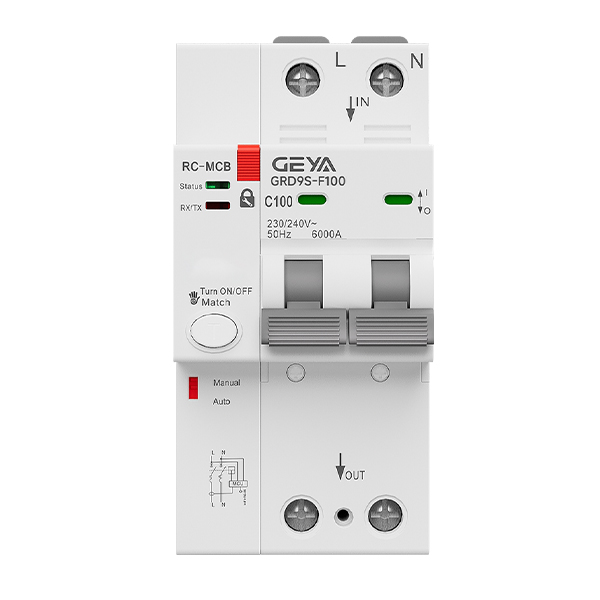

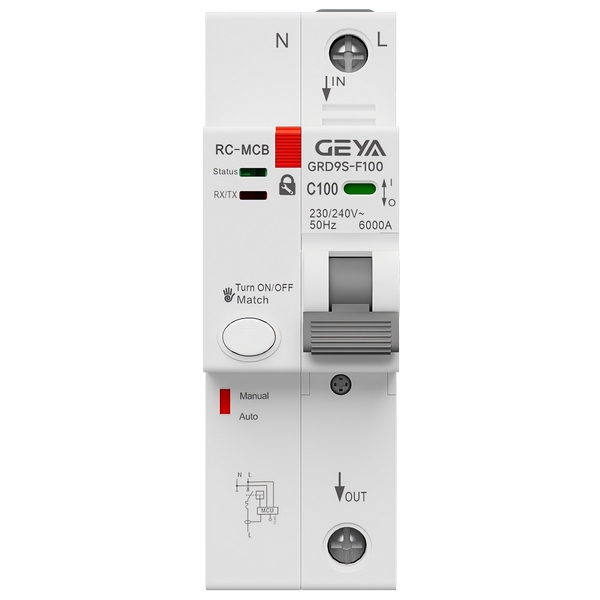

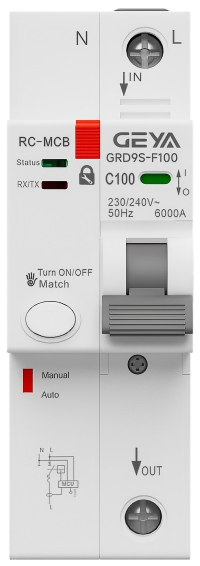

Poles	1P、2P	3P、4P
額定電壓	AC230V 50Hz	AC400V 50Hz
額定電流	優選20A、32A、63A、100A	優選20A、32A、63A、100A
脫扣類型	B型、C型、D型	B型、C型、D型
短路分斷能力	Icu=lcs=6kA	Icu=lcs=6kA
機械壽命	大于20000次	大于20000次
電氣壽命	大于6000次	大于6000次
合閘時間	<1.5s	<1.5s
分閘時間	<1.0s	<1.0s
漏電類型	-----	----
漏電動作時間	-----	----
防護等級	lp20	Ip20
安裝方式	35mm標準導軌	35mm標準導軌
工作環境溫度	-40~70℃	-40~70℃
手自一體控制	有	有
機械檢修鎖	有	有
電量計量	有精度1.0	有精度1.0

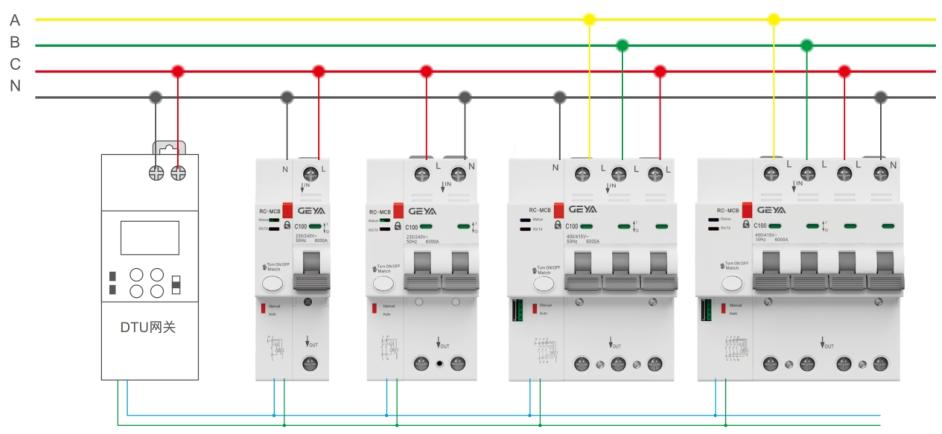

通訊方式	RS485	RS485

GRD9S-F100型物聯網智能小型斷路器產品功能：

序號	保護功能	跳閘類型	產品類型		參數設置	設置值 AC型	出廠默認值
			1P 2P	3P 4P
1	過壓保護	關閉/報警/跳閘	關閉	關閉	過壓整定	250~350V	280V
					過壓延時	0-10s	3s
2	欠壓保護	關閉/報警/跳閘	關閉	關閉	欠壓整定	110-200V	165V
					欠壓延時	0-10s	3s
3	過載保護	關閉/報警/跳閘	跳閘	跳閘	過載整定	0.6ln~In	In
					過載延時	0-10s	3s
4	欠載保護	關閉/報警/跳閘	關閉	關閉	欠載整定	1-90%	5%
					欠載延時	0-10s	5s
5	高溫保護	關閉/報警/跳閘	報警	報警	高溫整定	60~100℃	80℃
					高溫延時	0-10s	5s
6	缺相保護	關閉/報警/跳閘	/	跳閘	缺相整定	10-100V	30V
					缺相延時	0-10s	3s
7	斷零保護	關閉/報警/跳閘	跳閘	跳閘	延時整定	0-10s	1s
8	斷電保護	關閉/報警/跳閘	/	/	斷電電壓值	0-100V	80V
					斷電延時	0-5s	2s
9	過功率保護	關閉/報警/跳閘	關閉	關閉	過功率整定	5W-50kW	2kW
					過功率延時	0-10s	5s
10	欠功率保護	關閉/報警/跳閘	關閉	關閉	欠功率整定	5W-50kW	2kW
					欠功率延時	0-10s	5s
11	漏電保護	關閉/報警/跳閘	----	----	----	---	---
					----	----	---
12	電壓不平衡	關閉/報警/跳閘	/	/	不平衡度	5%-30%	20%
					延時時間	0-10s	5s
13	電流不平衡	關閉/報警/跳閘	1	/	不平衡度	5%-30%	20%
					延時時間	0-10s	5s
14	報警允許	關閉/開啟	開啟	開啟	----	--- --	---
15	預警功能	關閉/開啟	開啟	開啟	預警比例	90~100%	95%
16	定時控制	關閉/開啟	關閉	關閉	----		---
17	自動合閘	關閉/開啟	關閉	關閉	----		---
18	漏電自檢	關閉/開啟	----	----	----	-----	---
19	漏電突變保護	關閉/開啟	----	----	----	-----	---
20	漏電重合	關閉/開啟	----	----	----	---	---
21	上電合閘	關閉/開啟	/	/	延時設置	1-60s	3s
22	錯相保護	關閉/報警/跳閘	/	關閉	錯相延時	0-5s	2s
