在電氣系統日益追求安全、高效與智能化的今天，選擇GRD9S-F100W意味著為您的

電路系統部署了一位“智能衛士”。它不僅具備的電路保護能力，更能通過物聯網

平臺實現用電的可視化、可控制和可管理，幫助用戶預防電氣火災、優化能耗、實現自

動化場景，是構建智能配電和智慧用電解決方案的理想核心組件。

GRD9S-F100W型物聯網智能小型斷路器產品優勢：

1、集成保護：整合了過載、短路、漏電及各類電壓/電流異常保護，并提供漏電自

檢、自動重合閘等增強功能，安全層級多。

2、精準電能計量：內置1.0級精度計量模塊，可實時監測電壓、電流、功率及用電量，

為節能分析與成本管理提供數據基礎。

3、靈活的智能控制：支持遠程APP控制、定時任務、場景聯動，并保留手動機械操作

與檢修鎖，實現手自一體，兼顧便利與安全。

4、廣泛的兼容性：提供TUYA/ESP平臺下的WIFI、Zigbee、Bluetooth多種通訊協議

選擇，并能適配1P至4P不同數需求，便于集成到各類智能生態與配電箱中。

5、穩健的環境適應性：工作溫度范圍寬（-40~70℃），防護等級為IP20，能在多種環

境條件下穩定運行。

GRD9S-F100W型物聯網智能小型斷路器產品特點：

1、標準符合性：嚴格遵循GBT 10963.1與NBT42149等國家標準。

2、智能化功能：

- 通訊互聯：支持主流的物聯網通訊方式，便于接入智能家居/建筑系統。

- 豐富保護：涵蓋過壓、欠壓、過載、欠載、過功率、欠功率、漏電及缺相、斷零、

錯相、電壓/電流不平衡等二十余項保護與報警功能。

- 智能管理：具備定時控制、預警功能、上電合閘、自動合閘等自動化策略。

3、結構設計與可靠性：

- 采用35mm標準導軌安裝，便捷通用。

- 配備機械檢修鎖，維護時能可靠隔離電源，保障操作人員安全。

- 寬溫設計在惡劣氣候下仍能正常工作。

GRD9S-F100W型物聯網智能小型斷路器產品應用：

GRD9S-F100W憑借其的保護功能和靈活的智能屬性，可廣泛應用于以下場景：

1、智能家居/公寓：實現對家庭總路或空調、熱水器等大功率回路的遠程斷電、用電統

計及安全防護，預防電氣火災。

2、商業場所：用于商鋪、寫字樓、學校宿舍的電路安全管理與電能計量，支持分戶計費

與節能控制。

3、小型工商業設施：為充電樁、數據中心機柜、小型加工設備等提供帶計量和保護的智

能配電解決方案。

4、智慧樓宇與物聯網項目：作為感知與控制節點，無縫接入樓宇自動化系統，實現燈

光、空調等負載的集成化智能管理。

1P

2P

3P

4P

過壓整定

過壓延時

欠壓整定

欠壓延時

過載整定

過載延時

欠載整定

欠載延時

高溫整定

高溫延時

缺相整定

缺相延時

關閉/報警/跳閘

斷電電壓值

斷電延時

過功率整定

過功率延時

欠功率整定

欠功率延時

----

不平衡度

延時時間

不平衡度

延時時間

報警允許

預警功能

定時控制

自動合閘

漏電自檢

漏電突變保護

漏電重合

上電合閘

關閉/報警/跳閘

GRD9S-F100W型物聯網智能小型斷路器產品接線：

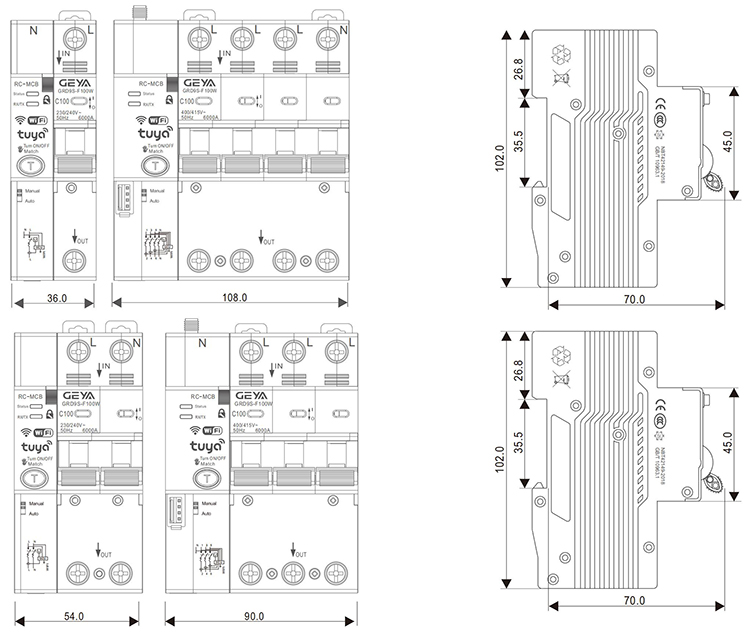

GRD9S-F100W型物聯網智能小型斷路器產品尺寸：
