為什么選擇GYRC-ZN01-PE型浸水款物聯網小型斷路器? |
GYRC-ZN01-PE型浸水款物聯網小型斷路器是一款集智能監測、遠程控制和多重保 護于一體的電氣安全裝置。它適用于對用電安全要求較高的各類場所,能夠?qū)崟r監測電 路狀態,并通過物聯網技術實現遠程管理,幫助用戶提升配電系統的安全性、可靠性與 智能化水平。 |
GYRC-ZN01-PE型浸水款物聯網小型斷路器產品優勢: |
1、多重安全防護:具備過載、短路、漏電、過欠壓、超溫等多重保護功能,并支持浸水 報警與Pe線接好報警,防范電氣風險。 |
2、智能化管理:支持遠程分合閘、電能計量、故障日志記錄與定時開關等功能,便于運 維管理與節能控制。 |
3、靈活配置:采用模塊化設計,可根據需要選配功能;通信方式多樣,還可作為網關使 用,兼容不同系統。 |
4、高可靠性設計:獨立電源與斷電保護設計,系統在異常情況下仍能維持數據保存 與上傳,避免整體癱瘓。 |
GYRC-ZN01-PE型浸水款物聯網小型斷路器產品特點: |
1、檢修安全鎖與防竊電蓋板:強化作業安全,防止非法接電。 |
2、1.3寸OLED顯示屏:提供清晰直觀的電路參數與狀態顯示。 |
3、高精度測量:電壓電流檢測精度達0.5級,電量計量精度1.0級。 |
4、靈活保護策略:支持對過壓、欠壓、超溫、過功率等參數進行閾值與延時設置,并可 選5、擇報警或跳閘保護方式。 |
6、故障追溯功能:自動記錄故障與操作事件,便于快速排查問題。 |
7、遠程升級支持:支持多種遠程固件升級方式,維護便捷。 |
8、浸水報警與漏電保護:針對潮濕環境提供浸水監測,漏電動作電流可調,適應不同使 用環境。 |
GYRC-ZN01-PE型浸水款物聯網小型斷路器產品應用: |
本產品可廣泛應用于以下場景: |
1、智能電表與能源管理系統 |
2、光伏發電并網配電系統 |
3、工業自動化與控制回路 |
4、商業樓宇、辦公場所、醫院、學校、養老院等公共建筑 |
5、路燈控制系統、園林灌溉配電 |
6、農業用電、文物保護單位配電 |
7、需要遠程控制與用電安全監測的各類低壓配電回路 |

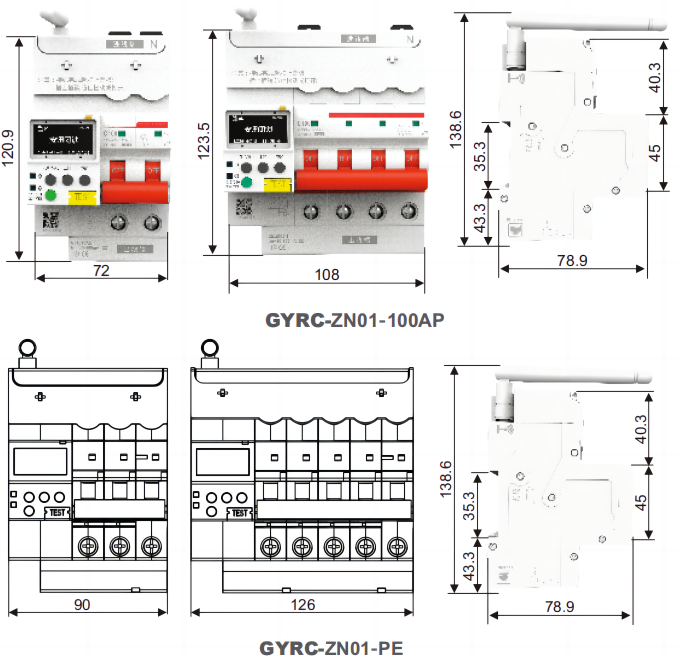

GYRC-ZN01-PE型浸水款WIFI斷路器產品尺寸: |
GYRC-ZN01-100AP 產品尺寸: |
|
GYRC-ZN01-PE 產品尺寸: |
|
GYRC-ZN01-PE型浸水款WIFI斷路器產品尺寸: |
|
GYRC-ZN01-PE型浸水款WIFI斷路器技術參數: |
| 項 目 | GYRC-ZN01- 100AP-2P | GYRC-ZN01- 100AP-4P | GYRC-ZN01- PE-2P | GYRC-ZN01- PE-4P |
產品符合標準 | GB16917.1 CQC1149 | GB16917.1 | GB16917.1 | GB16917.1 CQC1149 |
產品外形 (長*寬*高) | 121*72*79 mm | 123.5*108*79 mm | 121*90*79 mm | 123.5*126*79 mm |
額定電壓 | 230V | 400V | 230V | 400V |
額定電流等級 (A) | 32、63、100 | 32、63、100 | 32、63、100 | 32、63、100 |
短路保護特性 | C | C | C | C |
短路保護 分短能力 | 6000A | 6000A | 6000A | 6000A |
漏電保護 動作時間 | 小于0.1s | 小于0.1s | 小于0.1s | 小于0.1s |
機械壽命 | 大于10000次 | 大于10000次 | 大于10000次 | 大于10000次 |
電氣壽命 | 大于6000次 | 大于6000次 | 大于6000次 | 大于6000次 |
防護等級 | lp20 | lp20 | lp20 | lp20 |
使用工作 環境溫度 | -40~70℃ | -40~70℃ | -40~70℃ | -40~70℃ |
| 安裝方式 | 35mm 標準導軌 | 35mm 標準導軌 | 35mm 標準導軌 | 35mm 標準導軌 |
| 合分閘方式 | 手動合分 或遠程合分 | 手動合分 或遠程合分 | 手動合分 或遠程合分 | 手動合分 或遠程合分 |
| 接線能力 | 25平方 | 25平方 | 25平方 | 25平方 |
功能參數 設置方式 | 本地+ 遠程設置 | 本地+ 遠程設置 | 本地+ 遠程設置 | 本地+ 遠程設置 |
| 通訊方式 | 4G(RJ45)+ RS485 | 4G(RJ45)+ RS485 | 4G(RJ45)+ RS485 | 4G(RJ45)+ RS485 |

GYRC-ZN01-PE型浸水款WIFI斷路器功能說明: |
| 項 目 | GYRC-ZN01- 100AP-2P | GYRC-ZN01- 100AP-4P | GYRC-ZN01- PE-2P | GYRC-ZN01- PE-4P |
Pe線是否 接好報警 | 無 | 無 | 本地聲光報警 +遠程 | 本地聲光報警 +遠程 |
| 負載浸水報警 | 無 | 無 | 本地聲光報警 +遠程 | 本地聲光報警 +遠程 |
電流設定 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 |
過載延時保護 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 |
漏電動作電流 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 |
過壓保護值 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 |
過壓保護延時 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 |
過壓功能 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 |
欠壓保護值 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 |
欠壓保護延時 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 |
欠壓功能 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 |
超溫保護值 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 |
超溫保護延時 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 |
超溫保護功能 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 |
功率限定值 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 |
功率限定延時 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 |
功率限定功能 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 | 本地設置+遠程 |
缺相保護功能 | 無 | 有 | 無 | 有 |
電量計量 | 有 | 有 | 有 | 有 |
設置菜單操作說明: |
1、按 置更改密碼,根據光標提示,按 認,后幾位設置,進行相同操作; |
2、輸入確認密碼后,進入菜單,有參數、記錄、功能、維護及關于5個子菜單,然后 按 可設置或查看相關參數; |
3、設置或查看參數完畢后,需要退出,按 |
4、直接按 |
菜單說明: |
參數:進入此菜單后,可設置參數值,如過欠電壓值、漏電、電流、溫度、功率等; |
記錄:進入此菜單后,可查看開關事件記錄,如發生的故障原因、操作等; |
通訊:進入此菜單后,可設置通訊方式,如WIFI、MOTT、RS485等或通訊波特率、設 備類型; |
功能:進入此菜單后,可對開關保護的功能可設置關閉、報警及跳閘; |
顯示:進入此菜單后,可設置顯示中文或英文; |
次數:進入此菜單后,可查詢開關各狀態運行次數; |
維護:進入此菜單后,可對開關進行維護,如恢復出廠設置、聯網模式、重啟設備等; |
關于:進入此菜單后,可查看本產品軟件版本號、通訊模組IEMI碼及SIM卡編碼等; |
可設置的參數和功能: |
項 目 | 參 數 | 功 能 |
過電壓 | 范圍值:250~320V | |
過電壓延時 | 范圍值:0~99s | |
過壓保護 | 關閉 報警 跳閘 | |
欠電壓 | 范圍值:150~200V | |
欠電壓延時 | 范圍值:0~99s | |
欠壓保護 | 關閉 報警 跳閘 | |
整定電流 | 范圍值:0~100A | |
過載延時 | 范圍值:0~99s | |
過載保護 | 關閉 報警 跳閘 | |
過功率值 | 20W— →→ | |
過功率延時 | 范圍值:0~99s | |
過功率保護 | 關閉 報警 跳閘 | |
漏電整定 | 30mA 50mA 100mA | |
漏電保護 | 報警 跳閘 | |
浸水時長 | 范圍值:5~995s | |
溫度閥值 | 范圍值:60~120℃ | |
溫度延時 | 范圍值:0~99s | |
高溫保護 | 關閉 報警 跳閘 | |
缺相整定 | 范圍值:30~100V | |
缺相延時 | 范圍值:0~99s | |
缺相保護 | 關閉 報警 跳閘 | |
浸水保護 | 報警 跳閘 | |
PE開路保護 | 關閉 報警 跳閘 | |
預警功能 | 關閉 開啟 | |
報警允許 | 關閉 開啟 |

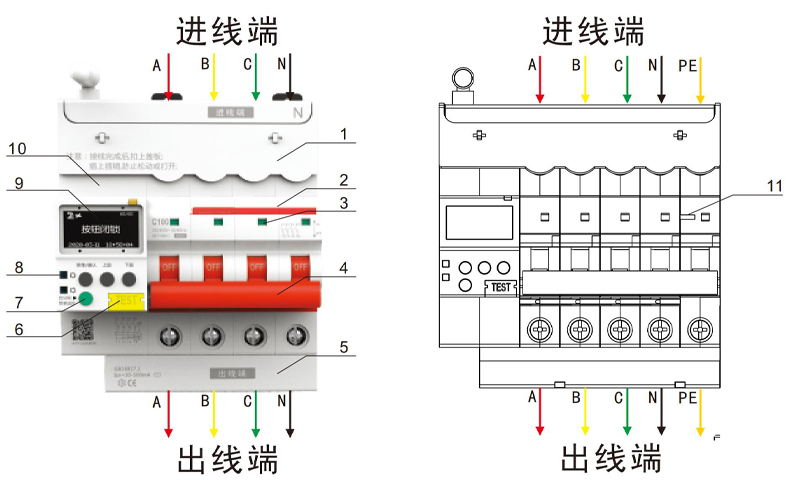

GYRC-ZN01-PE型浸水款WIFI斷路器產品面板: |
|
1、蓋板;主要功能防止亂接線; |
2、斷路器本體;起到電流通斷和短路、過載保護作用; |
3、斷路器觸頭指示;指示斷路器狀態,紅色:分閘,綠色:合閘; |
4、操作手柄;手動推動手柄,可控制斷路器合分狀態; |
5、計量、漏電檢測模塊:主要檢測電流,電壓采樣,漏電信號及接線端子溫度信號等; |
6、漏電試驗按鈕;主要檢測漏電功能是否失效,每月需自檢按一次,開關能正常分閘, 證明開關漏電功能正常; |
7、本地設置和查看按鍵:
按此鍵,可以消除報警聲音; |
8、狀態指示燈; |
9、液晶顯示屏; |
10、控制本體; |
11、PE指示燈; |
