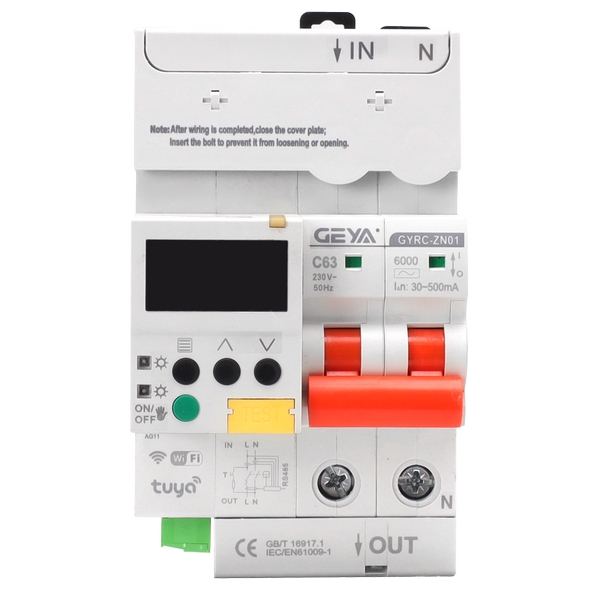

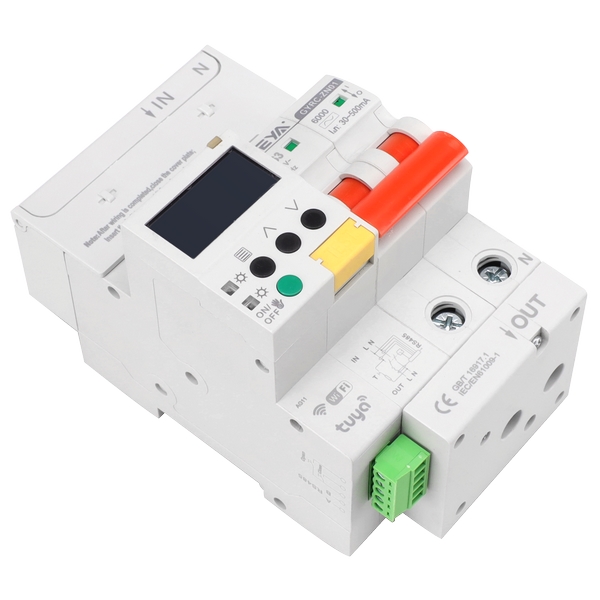

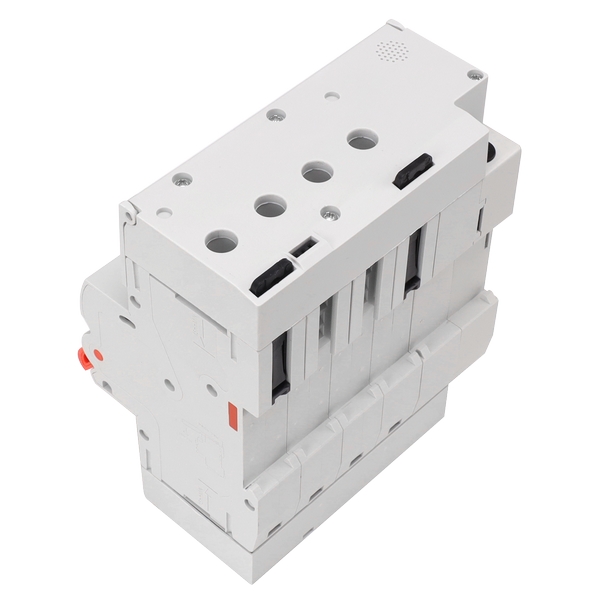

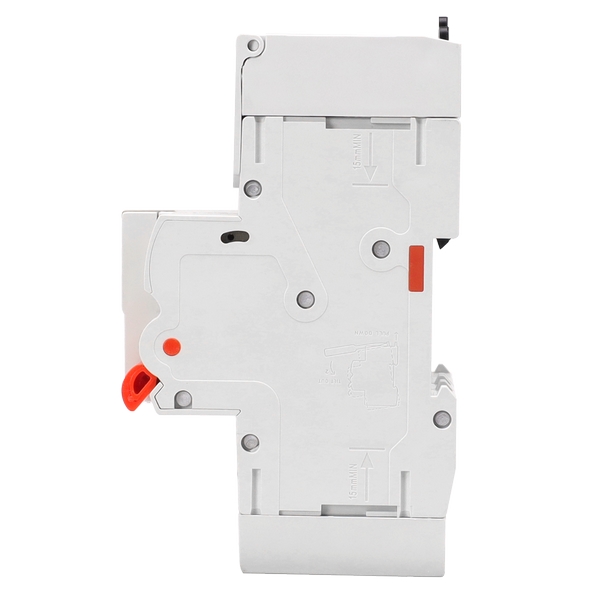

GYRC-ZN01型物聯網小型斷路器是一款集智能控制、高精度計量與多重安全保護于

一體的智能化電器設備。其設計針對現代電力管理需求，支持遠程監控與自動化操作，

適用于對用電安全、能耗管理和控制智能化有較高要求的場所，能夠有效提升用電系統

的可靠性、安全性與管理效率。

GYRC-ZN01型物聯網小型斷路器產品優勢：

1、高度集成：在一臺設備中融合測量、保護、通信與控制功能，減少外部器件依賴。

2、管理便捷：通過云平臺可實現設備集中監控、策略下發與數據分析，提升運維效

率。

3、適應性強：提供多種額定電流、漏電動作值可選，通訊方式靈活，滿足不同場景配

置需求。

4、安全耐久：機械壽命超過12000次，電氣壽命超過6000次，關鍵動作時間短，響應

迅速。

GYRC-ZN01型物聯網小型斷路器產品特點：

1、結構緊湊、性能可靠：采用阻燃材料，體積小巧，分?jǐn)嗄芰^高，適應多種安裝環

境。

2、遠程智能控制：支持4G、WIFI、RS485等多種通訊方式，可通過GPRS連接云端實

現遠程分合閘控制與狀態監測。

3、電能計量精準：計量精度達1.0級，實時監測電壓、電流、功率等參數，為能源管

理提供準確數據支撐。

4、自動重合閘功能：具備遠程與自動重合閘能力，配合漏電重合等功能，提升供電連

續性。

5、多重安全防護：提供過壓、欠壓、過載、漏電、缺相、高溫以及電流電壓不平衡等

保護機制。

6、靈活控制模式：支持手自動一體控制、定時控制、遠程允許控制，并具備機械檢修

鎖，兼顧自動化與現場操作需求。

7、事件記錄與報警功能：支持故障預警、報警允許、PE故障報警等，及時提示異常狀

態，便于運維管理。

GYRC-ZN01型物聯網小型斷路器產品應用：

適用于住宅、商業樓宇、工業園區、公共設施等低壓配電系統，特別適合需遠程監

控與智能化管理的用電場合，如基站供電、出租公寓、智能電箱、充電樁配電、小型

分布式能源系統等，實現用電安全、節能與智能運維的綜合管理。

GYRC

↓

產

品

型

號

智

能

斷

路

器

設

計

序

號

殼

架

等

級

：

100A

AP

:

全

自

動

重

合

閘

APE

:

帶

PE

接

地

故

障

保

護

Poles

:

2P

4P

額

定

電

流

：

32

63

100

RS485

4G+RS485

WIFI+RS485

RJ45+RS485

GYRC-ZN01型物聯網小型斷路器產品參數：

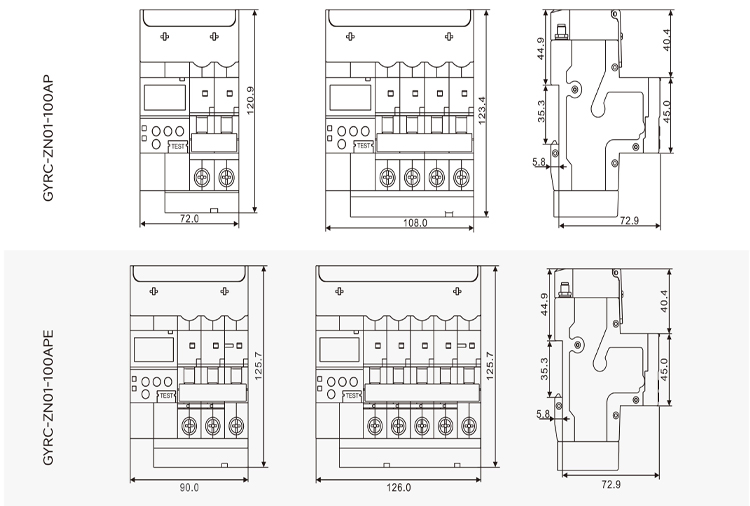

1、產品型號：GYRC-ZN01-100AP；GYRC-ZN01-100APE

2、符合標準：GBT 16917 CQC1149

3、Poles：2P/4P

4、額定電壓：單相AC230V/三相AC400V 50Hz

5、額定電流：32A、63A、100A

6、脫扣類型：C型(其他類型可定制)

7、短路分?jǐn)嗄芰Γ篒cu=lcs=6KA

8、機械壽命：大于12000次

9、電氣壽命：大于6000次

10、合閘時間：小于1.5s

11、分閘時間：小于1.0s

12、計量精度：1.0

13、漏電動作值：30、50、100、200、300、500mA可選

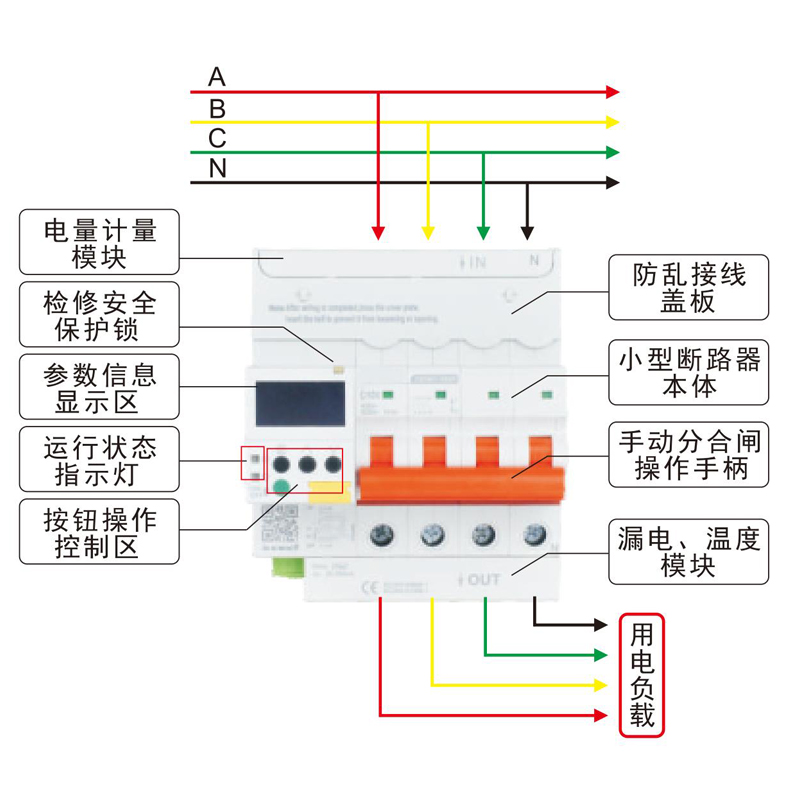

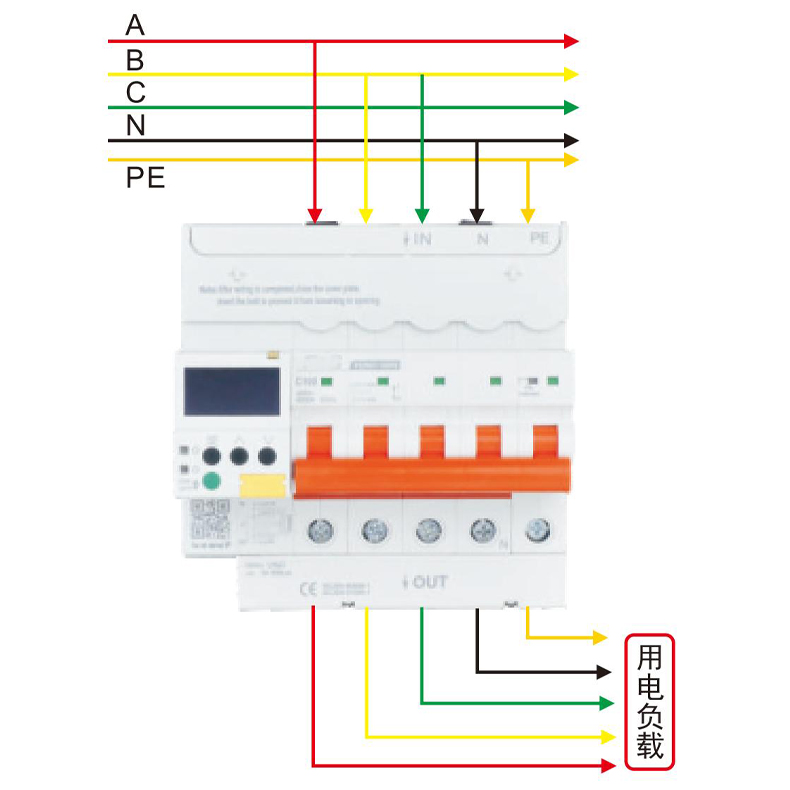

GYRC-ZN01型物聯網小型斷路器產品接線：

注意事項

1、安裝前請檢查SIM卡是否插入

2、請勿帶電安裝，接線必須可靠

3、接線擰螺絲時，注意前后模塊是否松動

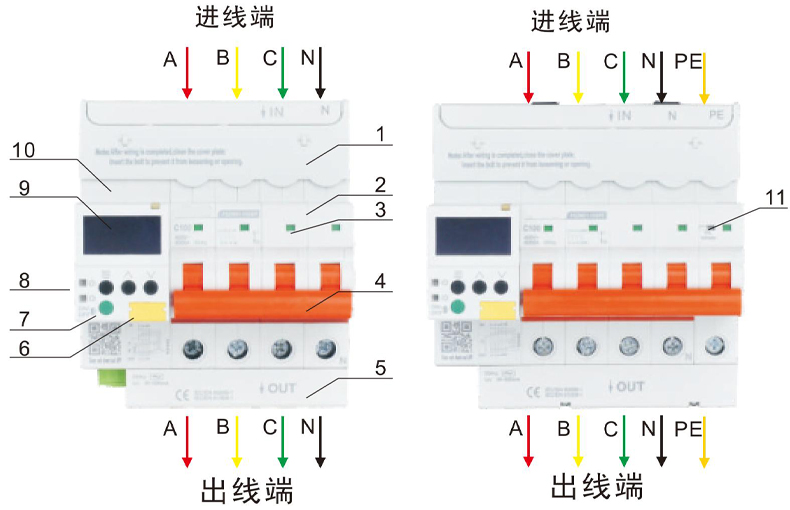

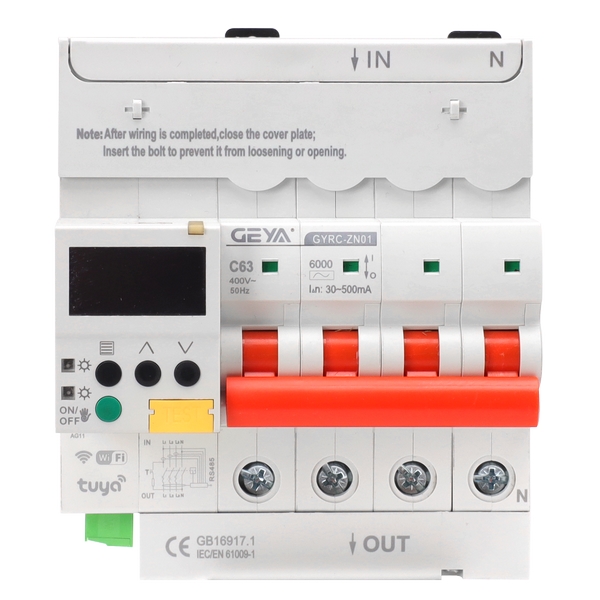

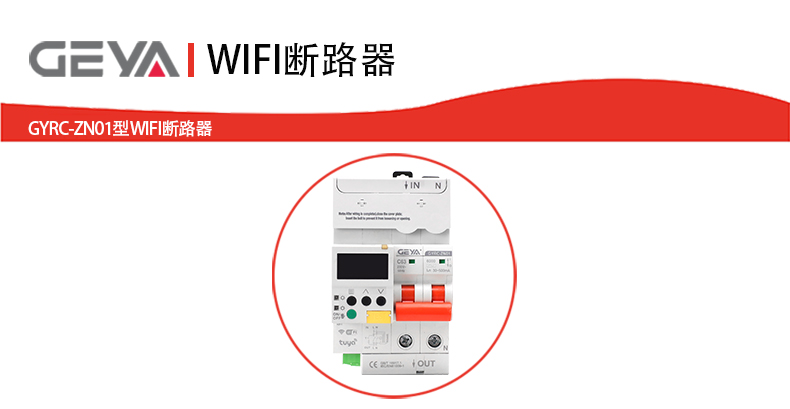

1、蓋板;主要功能防止亂接線；

2、斷路器本體;起到電流通斷和短路、過載保護作用；

3、斷路器觸頭指示;指示斷路器狀態，紅色:分閘，綠色:合閘；

4、操作手柄;手動推動手柄，可控制斷路器合分狀態；

5、計量、漏電檢測模塊:主要檢測電流，電壓采樣，漏電信號及接線端子溫度信號等；

6，漏電試驗按鈕;主要檢測漏電功能是否失效，每月需自檢按一次，開關能正常分閘,證

明開關漏電功能正常；

7，本地設置和查看按鍵：

功能按此鍵進入菜單;參數設置后再按此鍵確認輸入；

按此鍵一次光標向上跳動一行;進入設置狀態，每按一下，數字往上遞增；

按此鍵一次光標向下跳動一行:進入設置狀態，每按一下，數字往下遞減；

在設置或查看狀態，按此鍵一次，返回上級菜單;如開關在故障聲音報警狀態按此

鍵，可以消除報警聲音；

8、狀態指示燈；主要指示產品合分狀態，通訊狀態、故障、sim卡插入是否正確等；

9、液晶顯示屏：主要提供人機操作界面，相關信息可在顯示屏上顯示；

10、控制本體：主要控制斷路器合分及各種電參數采集處理等；

11、PE指示燈：如前端PE線接入正常，指示燈綠色常亮；如未接入，指示燈不亮，同時

有聲音報警，在顯示屏上會顯示"PE線斷開報警"

菜單功能操作說明:

1、設置菜單操作說明

2、按進入菜單，提示輸入密碼，本產品出廠設置初始密碼為“0000”，如需設置

更改密碼，根據光標提示，按 鍵,確認自己需要輸入的數字，然后按確認，后幾

位設置，進行相同操作

3、輸入確認密碼后，進入菜單，有參數、記錄、功能、維護及關于等子菜單，然后按

 鍵，選擇需要進入的菜單，然后按鍵,進入下級菜單，根據需求，可設置或查

看相關參數

4、設置或查看參數完畢后，需要退出，按鍵即可;

5、直接按 鍵,可查看電參數;

6、長按綠色按鍵，可控制開關分合操作:短按按鍵可返回上級菜單

7、菜單說明:

參數：進入此菜單后，可設置參數值，如過欠電壓值、漏電、電流、溫度、功率等

記錄：進入此菜單后，可查看開關事件記錄，如發生的故障原因、操作等

通訊：進入此菜單后，可設置通訊方式，如WIFI、MOTT、RS485等或通訊波特率、設

備類型

顯示: 進入此菜單后，可設置顯示中文或英文;6次數:進入此菜單后，可查詢開關各狀態

運行次數

功能：進入此菜單后，可對開關保護的功能可設置關閉、報警及跳閘

維護:進入此菜單后，可對開關進行維護，如恢復出廠設置、聯網模式、重啟設備等

關于: 進入此菜單后，可查看本產品軟件版本號、通訊模組IEMI碼及SIM卡編碼等

GYRC-ZN01型物聯網小型斷路器功能參數：
